Deif Delomatic 4 Installationsanweisung Seite 14

DM-4 Land/DM-4 Marine
Installation der Display-Einheit

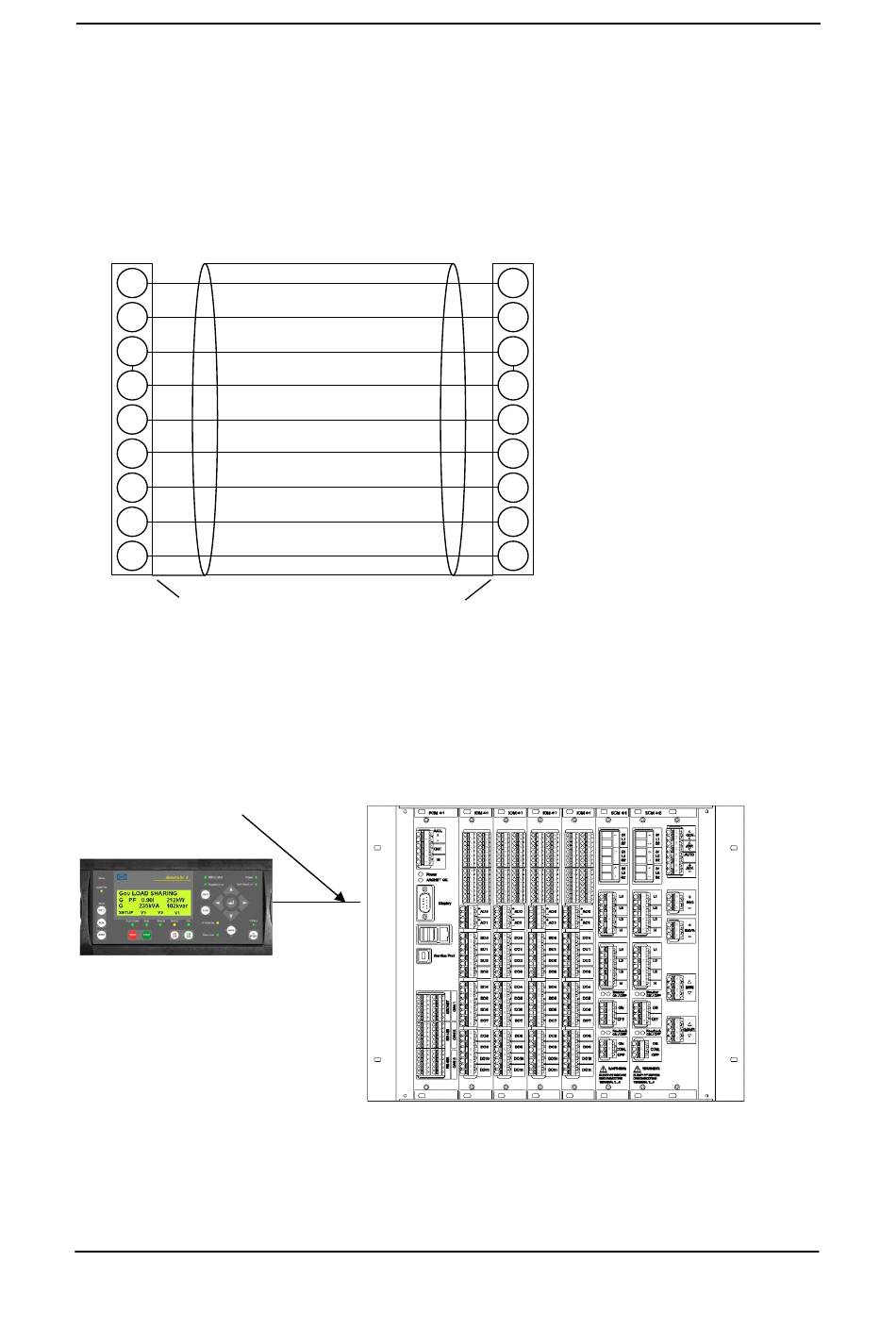

Die Display-Einheit muss über ein 9-poliges Displaykabel (Stecker/Buchse) am Rack
angeschlossen werden. Die Anschlussstecker für das Displaykabel befinden sich an der
Vorderseite des PCM-Moduls des Racks und an der Rückseite der DU.
DEIF Überwachungskabel (Kabel Bestell-Nr. 3 m – 1022040042, Kabel Bestell-Nr. 6 m –
1022040043).
9-p SUB D male
1
Max. length 6 m.
2
3
4
5
6
7
8
9
Connect shield to plug metal casing
2
Leiter min. 0,22 m , max. Kabellänge 6 m.
Kabeltypen: Belden 9540, BICC H8146, Brand Rex BE57540 oder gleichwertig.
Die maximale Länge des Displaykabels zwischen dem RACK und der Display-Einheit beträgt 6
Meter.
Displaykabel max. 6 m
Display-Einheit
Ein Computer-Standardverlängerungskabel kann benutzt werden (6-polig, Sub-D
Stecker/Buchse) oder es kann ein Kabel angefertigt werden.
DEIF A/S
4189232125H
9-p SUB D female
1
2
3
4
5
6
7
8
9
Delomatic 4 Rack
Teil 2: Installationsanleitung
Seite 14 von 34
