Deif Delomatic 4 Installationsanweisung Seite 10

DM-4 Land/DM-4 Marine
Dieser Abschnitt enthält Text und Abbildungen mit Informationen zur Verdrahtung der Delomatic
4 Module und Angaben dazu, welche Arten von Signalen usw. zu erwarten sind.
Installation des ARC-Netzwerks im PCM 4.1 Kartensystem
Das PCM führt die Kommunikation mit anderen Racks über das LAN (ARCnet) aus. Die maximale
Baudrate am ARCnet beträgt 2,5 Mbit/s.

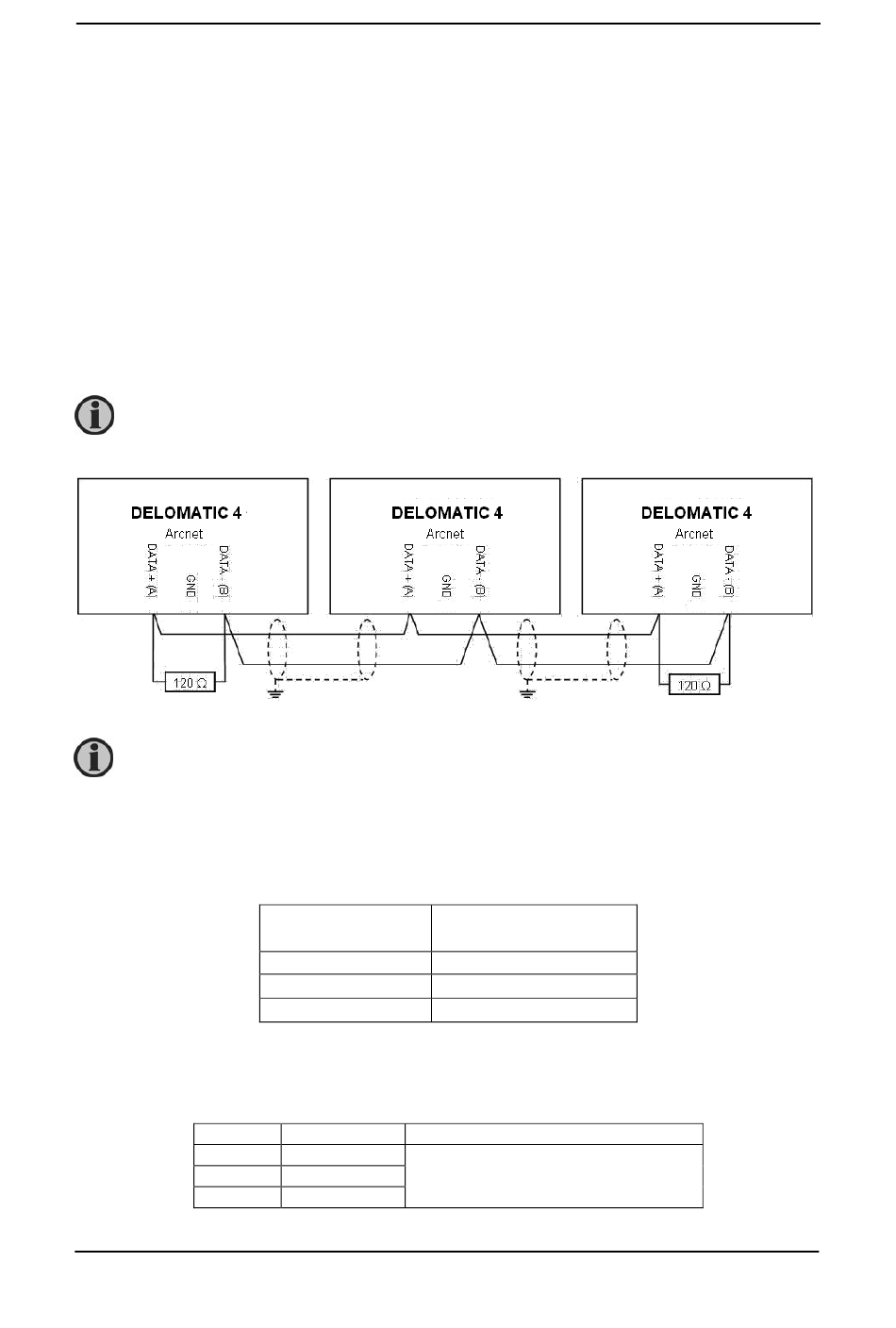

Das ARC-Netzwerk ist ein Local Area Network (LAN), das über ein RS485-Zweileitersystem
kommuniziert.
Für eine optimale Installation der ARC-Netzkabel sollten die Kommunikationsleitungen separat
von anderen Leitern verlegt werden. Ist dies nicht möglich, installieren sie das ARC-Netz so weit
wie möglich von allen Strom- und Hochspannungskabeln entfernt.
Es empfiehlt
Hochspannungsleitern, z. B. den Sammelschienenkabeln, zu verlegen.
Bei Kommunikationsproblemen können die GND klemmen an Einheiten mit einem
dritten Kabel verknüpft werden.
Verbinden Sie bei Kommunikationsproblemen die Kabelabschirmung mit der
Erde (nur mit der Erde und NICHT mit der ARCnet GND).
Bitte beachten! Je mehr Einheiten / Knoten das ARCnet enthält, desto kürzer ist die Kabellänge,
die garantiert werden kann.
Kabellänge (gesamt):
LED: Die grüne LED (LAN OK) leuchtet auf, wenn die Kommunikation im ARCnet möglich
ist.
Klemme
7
8
9
DEIF A/S
4189232125H
Hinweise zur Verdrahtung
sich unbedingt,
Anzahl der
Knoten
4
8
16
Funktion Beschreibung
DATEN + (A) Datenkommunikation zwischen den
RACKS
GND
DATEN - (B)
die ARC-Netzkabel
Max. Kabellänge
243 m
213 m
152 m
Teil 2: Installationsanleitung
entfernt von
Seite 10 von 34
