3.3 Rohrleitungen

Es wird empfohlen, auf beiden Seiten der Pumpe
Absperrventile zu montieren. So muss das Förder-
medium nicht aus der Anlage abgelassen werden,
wenn Servicearbeiten an der Pumpe durchgeführt
werden müssen.
Wird die Pumpe oberhalb des Flüssigkeitsstands
aufgestellt, muss ein Rückschlagventil in der Zulauf-
leitung unterhalb des Flüssigkeitsstands eingebaut
werden. Siehe Abb. 4.
Selbstansaugende Pumpen
Für das Rückschlagventil wird ein Öffnungsdruck
von weniger als 0,05 Bar empfohlen. Andernfalls
wird durch den zusätzlichen Widerstand die Saugfä-
higkeit der Pumpe reduziert.
Wenn die Pumpe zum Fördern von Regen- oder
Brunnenwasser genutzt wird, empfehlen wir, ein Fil-
ter an den Einlauf der Zulaufleitung zu montieren.
Es dürfen keine Kräfte von den Rohrleitungen auf die
Pumpe übertragen werden.
Installieren Sie die Rohre entsprechend den Konst-
ruktionsanforderungen der EN ISO 13480-3:2012.
Toleranzen müssen der Klasse C der EN ISO
13920:1996 entsprechen.
Die Rohrleitungen müssen richtig dimensioniert wer-
den, wobei der Pumpeneingangsdruck angemessen
berücksichtigt werden muss.
Verlegen Sie die Rohre so, dass Lufteinschlüsse ver-
mieden werden. Dies gilt insbesondere für die
Zulaufseite der Pumpe. Aiehe Abb. 2.

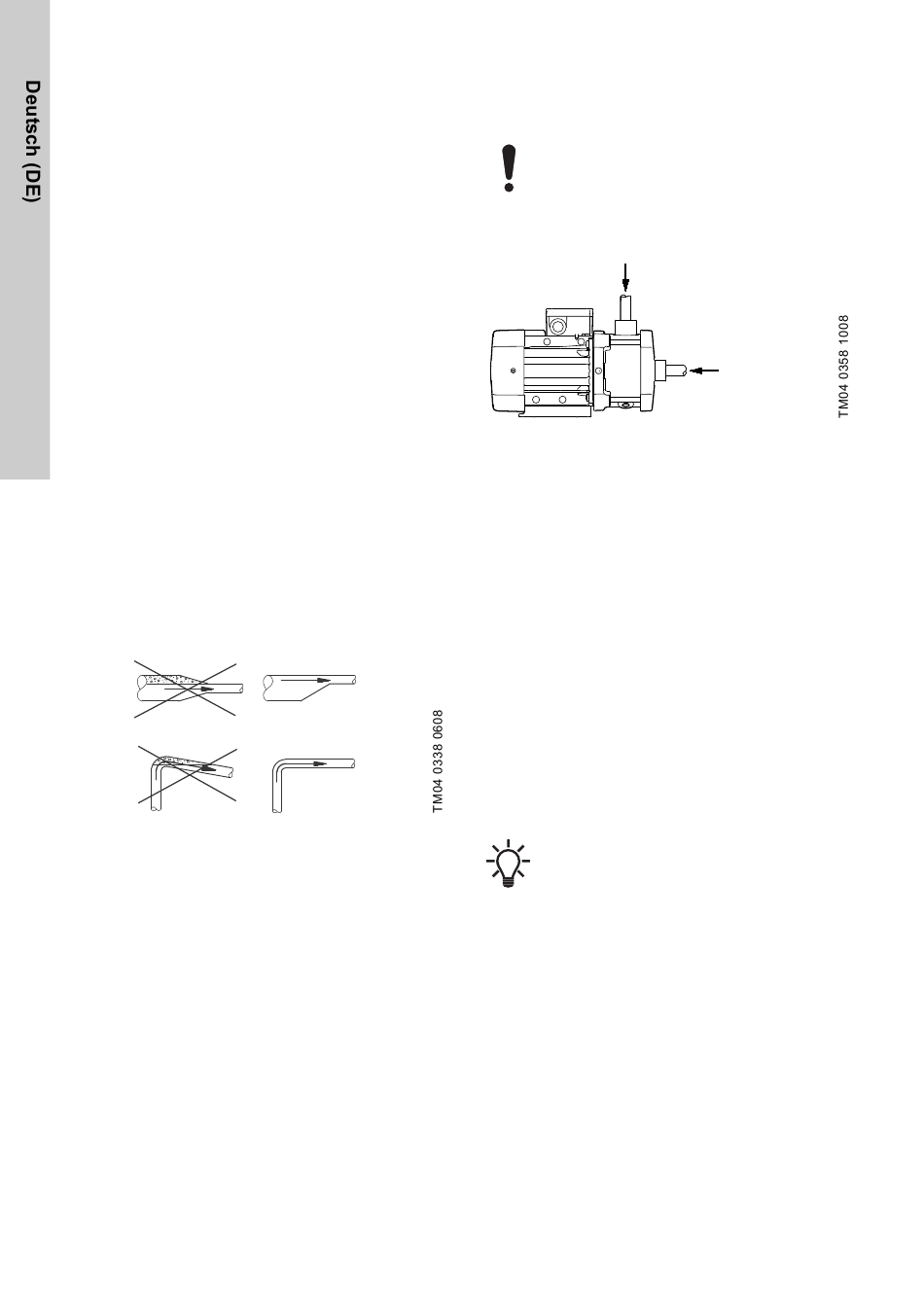

Abb. 2
Rohrleitungen
4
3.3.1 Rohranschluss (nicht selbstansaugende
Pumpen)
Achten Sie darauf, die Pumpe beim
Anschließen der Zulauf- und Druckleitung
nicht zu beschädigen.
Anzugsmoment: 50 bis 60 Nm. Das ange-
gebene Moment darf nicht überschritten
werden.
Druckstutzen
Abb. 3
Zulauf- und Druckstutzen
3.3.2 Rohranschluss (selbstansaugende
Pumpen)
Die Pumpe muss ordnungsgemäß installiert werden,
um ein problemloses Selbstansaugen zu gewährleis-
ten.
Beachten Sie folgende Vorsichtsmaßnahmen:
Siehe Abb. 4.
Die Mindesthöhe zwischen dem Mittelpunkt des
Zulaufstutzens und der ersten Zapfstelle (H
muss eingehalten werden. Wenn eine Druckrege-
lung in das System eingebaut wird, ist H
Höhe von der Mitte des Pumpenszulaufstutzens
bis zum Druckregler. Die Mindesthöhen sind der
unten stehenden Tabelle zu entnehmen.
Die Zulaufleitung muss sich mindestens 0,5
Meter unterhalb des Flüssigkeitsstands befinden
(H
).
3
Für eine optimale Saugfähigkeit sollte die
Pumpe neben dem Brunnen oder dem
Behälter aufgestellt werden, um sicherzu-
stellen, dass die Zulaufleitung so kurz wie
möglich ist. Dadurch wird insbesondere
bei einer hohen Saughöhe die Selbstan-
saugzeit reduziert.
Zulaufstutzen
)
1
die
1
