4.4.2.2 Schutzleiter anschließen
Der Anschluss für den Schutzleiter ist mit folgendem Symbol gekennzeichnet:
Voraussetzung
● Das Gerät ist angebaut.
● 1 Schutzleiter mit einem Mindestquerschnitt der Ader von 2,5 mm
● 1 Schraubendreher T20
● 1 Kabelschuh für M4
Vorgehensweise
1. Klemmen Sie den Kabelschuh an den Schutzleiter.

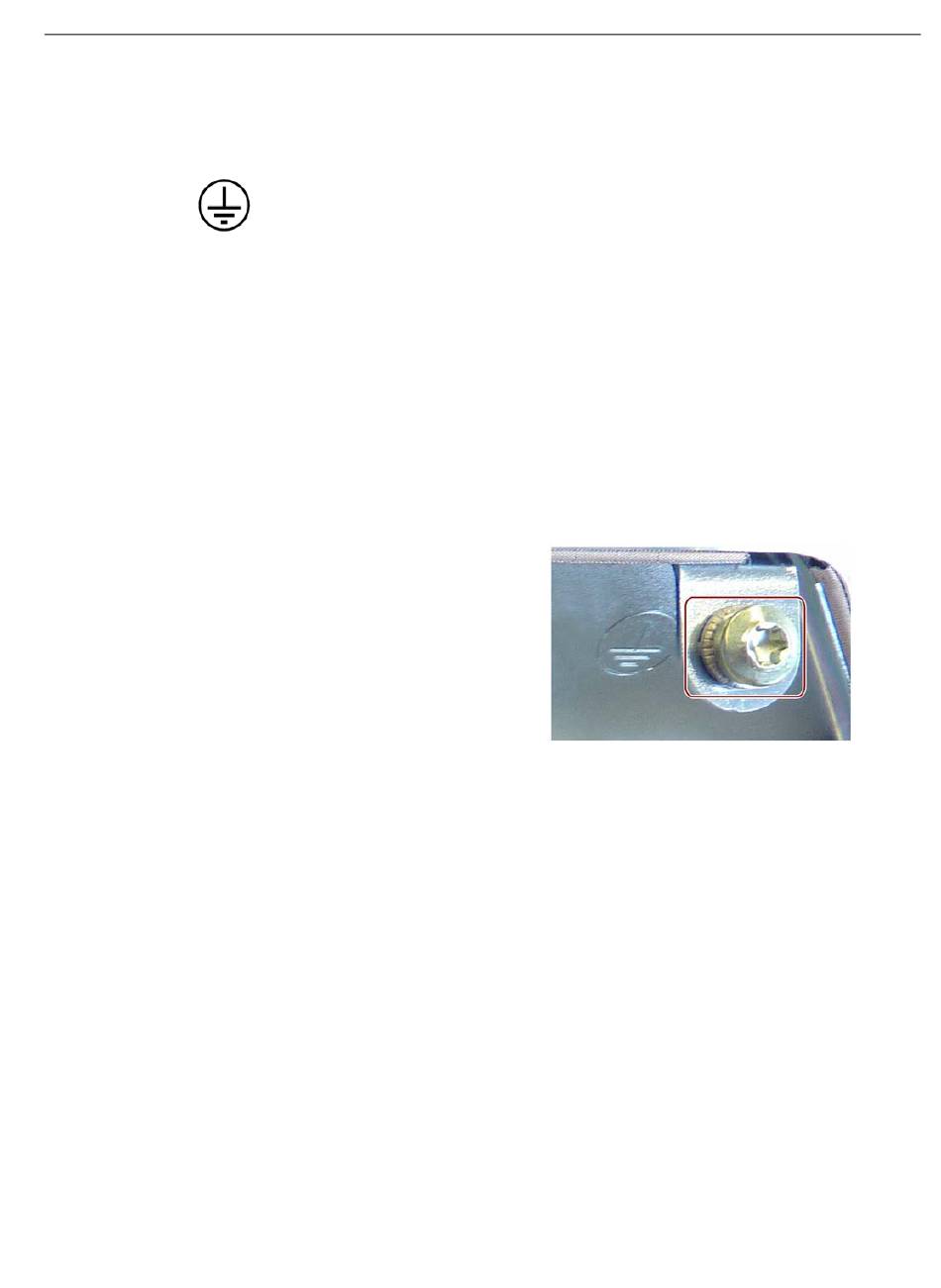

2. Verbinden Sie den Kabelschuh mit der
Schraube am gekennzeichneten Schutz-
leiteranschluss.
Ziehen Sie die Schraube M4 mit einem
Drehmoment von höchstens 1,5 Nm an.
3. Verbinden Sie den Schutzleiter mit dem Schutzleiteranschluss des Schaltschranks, von
dem aus das PRO-Gerät versorgt wird.
