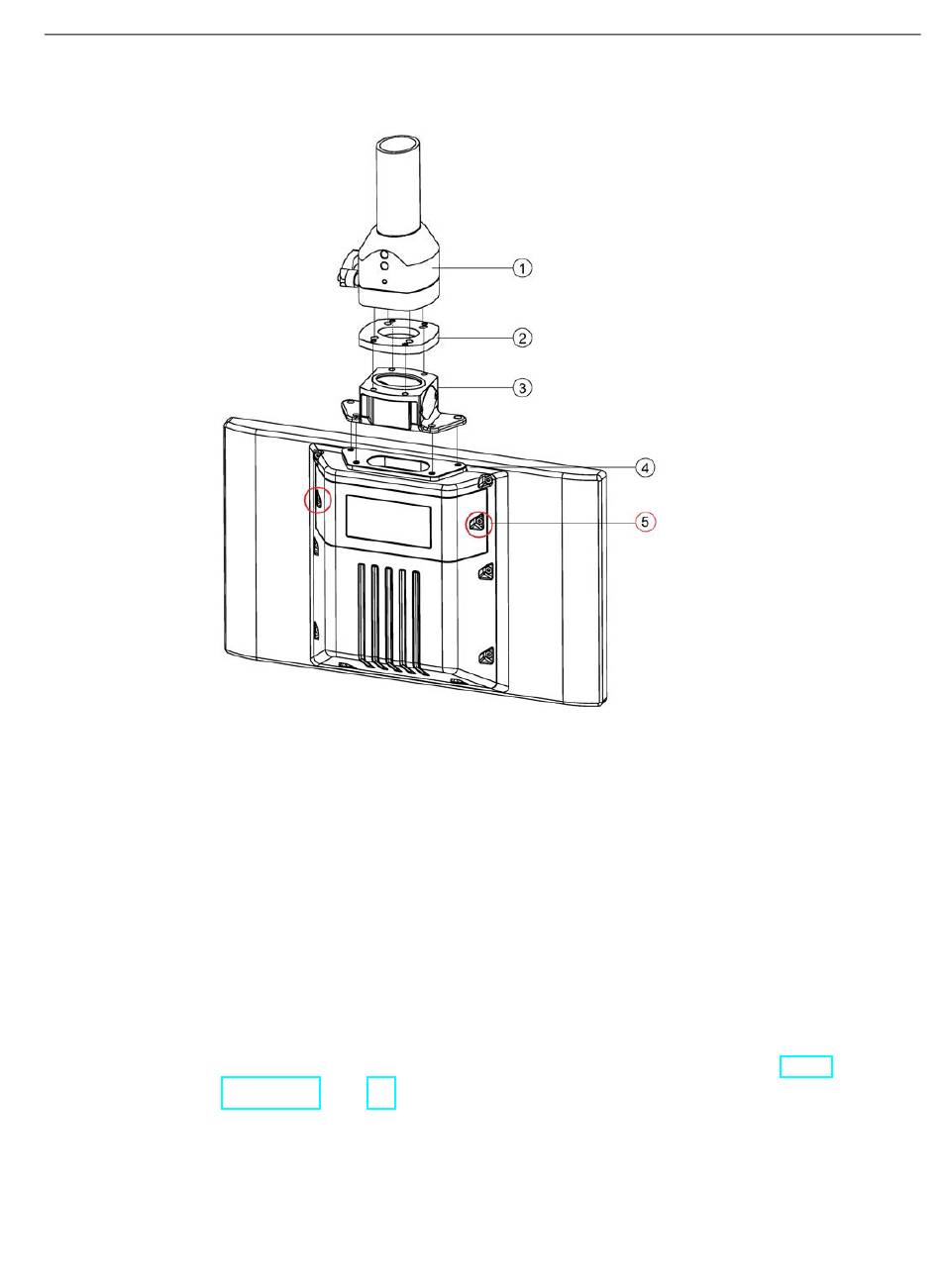

3. Entfernen Sie die Schrauben
①
②
③
④
⑤
4. Öffnen Sie den Anschlussfachdeckel
5. Führen Sie alle Anschlussleitungen durch die Öffnung des PRO-Geräts.
Achten Sie darauf, dass Sie die Anschlussleitungen nicht beschädigen.
Empfehlung: Führen Sie große Stecker (z. B. RS232-Stecker) und deren Leitungen
zuerst durch den Standfuß oder Tragarm.
6. Befestigen Sie das Gerät mit 4 Senkkopfschrauben M4x12 von oben am Basisadapter
③
Achten Sie darauf, dass die Anschlussleitungen nicht gequetscht werden.
7. Schließen Sie alle Leitungen entsprechend der Beschreibung im Kapitel Gerät
anschließen (Seite 44) an.
8. Befestigen Sie den Anschlussfachdeckel
Drehmoment 1,5 Nm.
Beachten Sie den korrekten Sitz der Dichtung.
SIMATIC IPC477E PRO
Betriebsanleitung, 08/2017, A5E39912461-AA
Tragarmkopf
Zwischenplatte
Basisadapter
Senkkopfschrauben Gerät
Schrauben Anschlussfachdeckel
, Drehmoment 2,5 Nm.
⑤
des Anschlussfachdeckels.
⑤
und legen Sie ihn sicher ab.
⑤
mit den 2 Schrauben am Gerät,
Gerät einbauen und anschließen
4.3 Gerät anbauen
