Vorgehensweise
Die folgende Beschreibung zeigt beispielhaft, wie Sie das PRO-Gerät über den optional
erhältlichen Siemens Rundrohradapter
Montage an einem 48,3 mm Rundrohr
analog.
ACHTUNG
Drehmomente beachten
Falls Sie die Schrauben der Rückwandhaube und des Anschlussfachdeckels oder die
Schrauben zur Befestigung des Geräts am Tragarm oder Standfuß mit einem zu hohen
Drehmoment anziehen, können die Gewinde von Gehäuse, Zwischenplatte oder
Tragarmkopf beschädigt werden.
Falls Sie die Schrauben mit einem zu niedrigen Drehmoment anziehen, ist das Gerät nicht
dicht.
1. Entfernen Sie die Schrauben
2. Öffnen Sie den Anschlussfachdeckel und legen Sie ihn sicher ab.
⑤
⑥
⑦
⑧
⑨
SIMATIC IPC477E PRO
Betriebsanleitung, 08/2017, A5E39912461-AA

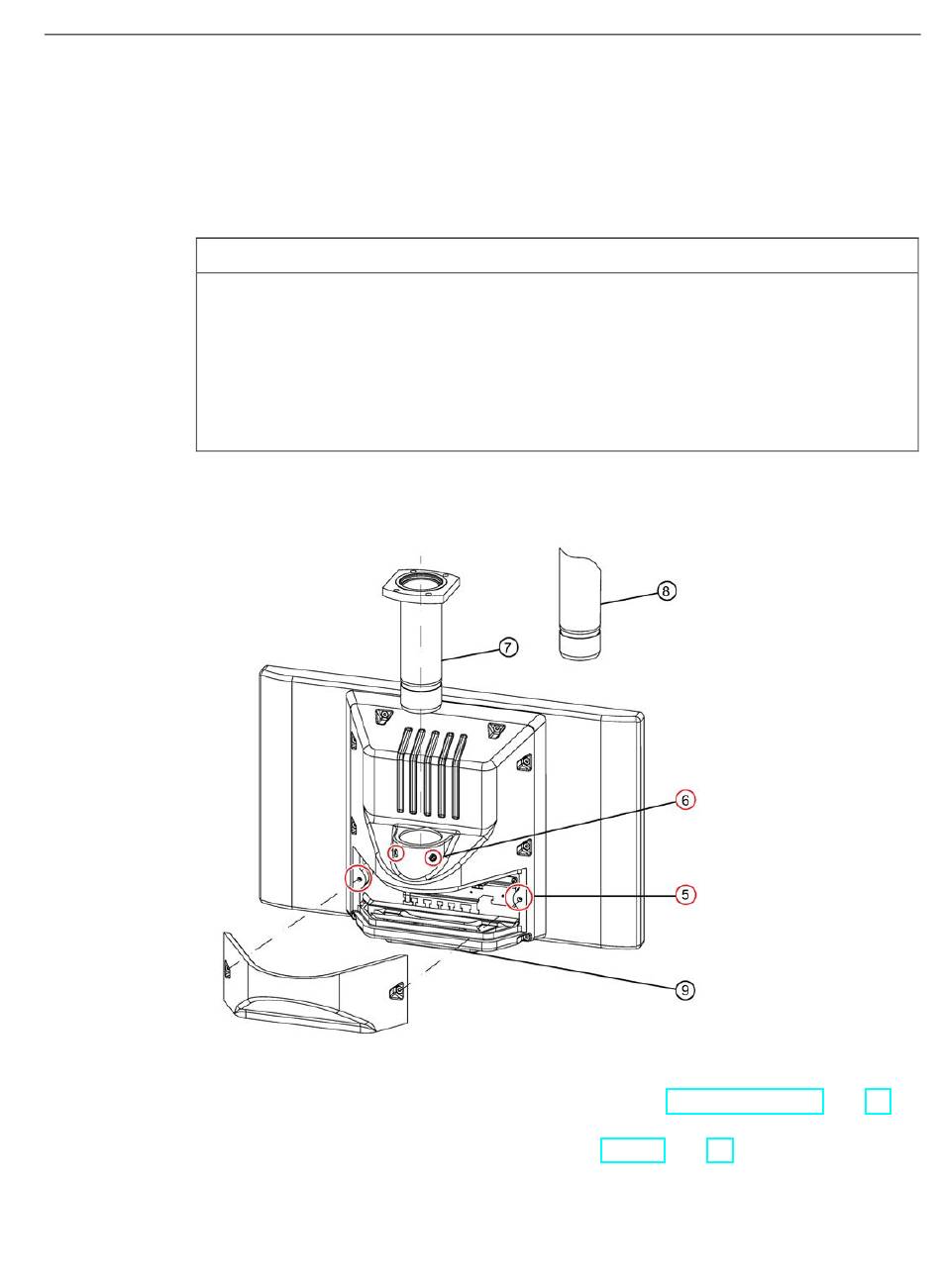

Schrauben Anschlussfachdeckel
Gewindestifte
Rundrohradapter (nicht im Lieferumfang enthalten; siehe Systemkomponenten (Seite 16))
Rundrohr eines Drittanbieters (∅ 48 mm)
Abdeckplatte (im Lieferumfang enthalten; siehe Beipack (Seite 15))
⑦
an einem Tragarmsystem befestigen. Die
⑧
, das zur Öffnung des PRO-Geräts passt, erfolgt
⑤
des Anschlussfachdeckels.
Gerät einbauen und anschließen
4.3 Gerät anbauen
41
