Rundrohradapter - Siemens SIMATIC IPC477E PRO Betriebsanleitung

2.5.2

Rundrohradapter

Rundrohradapter für Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente"
Für die Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente" steht ein
optional bestellbarer Rundrohradapter zur Verfügung, der nicht im Lieferumfang enthalten
ist.
Der Rundrohradapter wandelt die Rundrohranbindung in eine mechanisch kompatible
Schnittstelle zum Basisadapter um. Der Flansch des Rundrohradapters besitzt das gleiche
Lochbild wie der Basisadapter. Damit können alle Kupplungen der Tragarm- oder
Standfußsysteme mit mechanischer Schnittstelle für den Basisadapter benutzt werden.
①
②
③
Artikelnummer des Rundrohradapters: 6AV7674-1KF00-0AA0
SIMATIC IPC477E PRO
Betriebsanleitung, 08/2017, A5E39912461-AA

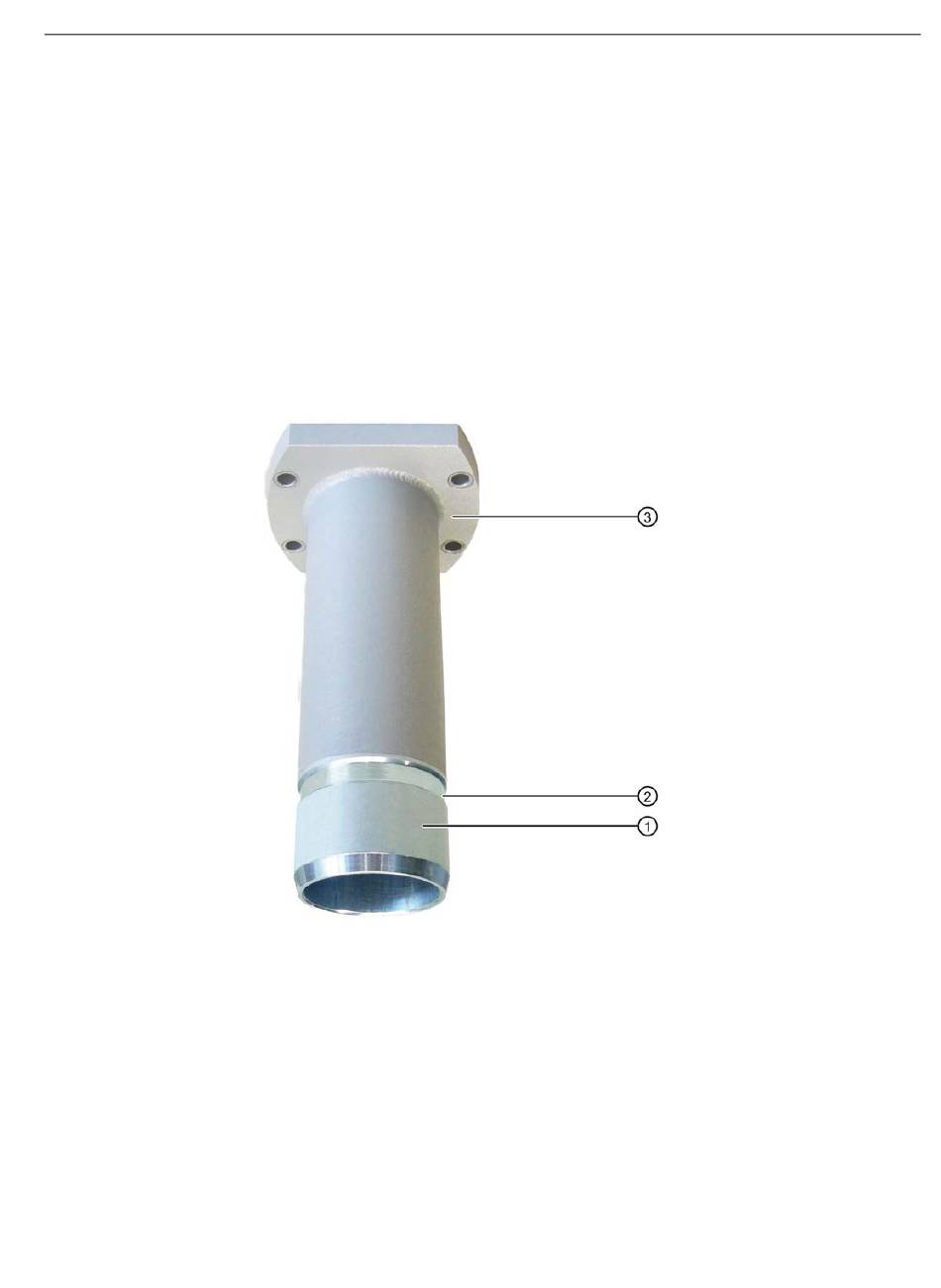

Rundrohradapter
Ringnut zur Befestigung am PRO-Gerät mit Gewindestiften
Mechanische Schnittstelle zum Tragarm
Überblick
2.5 Systemkomponenten
17
