4.2 Zulässige Einbaulagen

Einbaulage

Für die PRO-Geräte sind die nachfolgend beschriebenen Einbaulagen zulässig.
● Standardeinbaulage: senkrechter Einbau im Querformat
● Geneigter Einbau im Querformat mit vertikaler Neigung von max. ±45°
Der senkrechte Einbau im Hochformat ist für das PRO-Gerät nicht zugelassen.

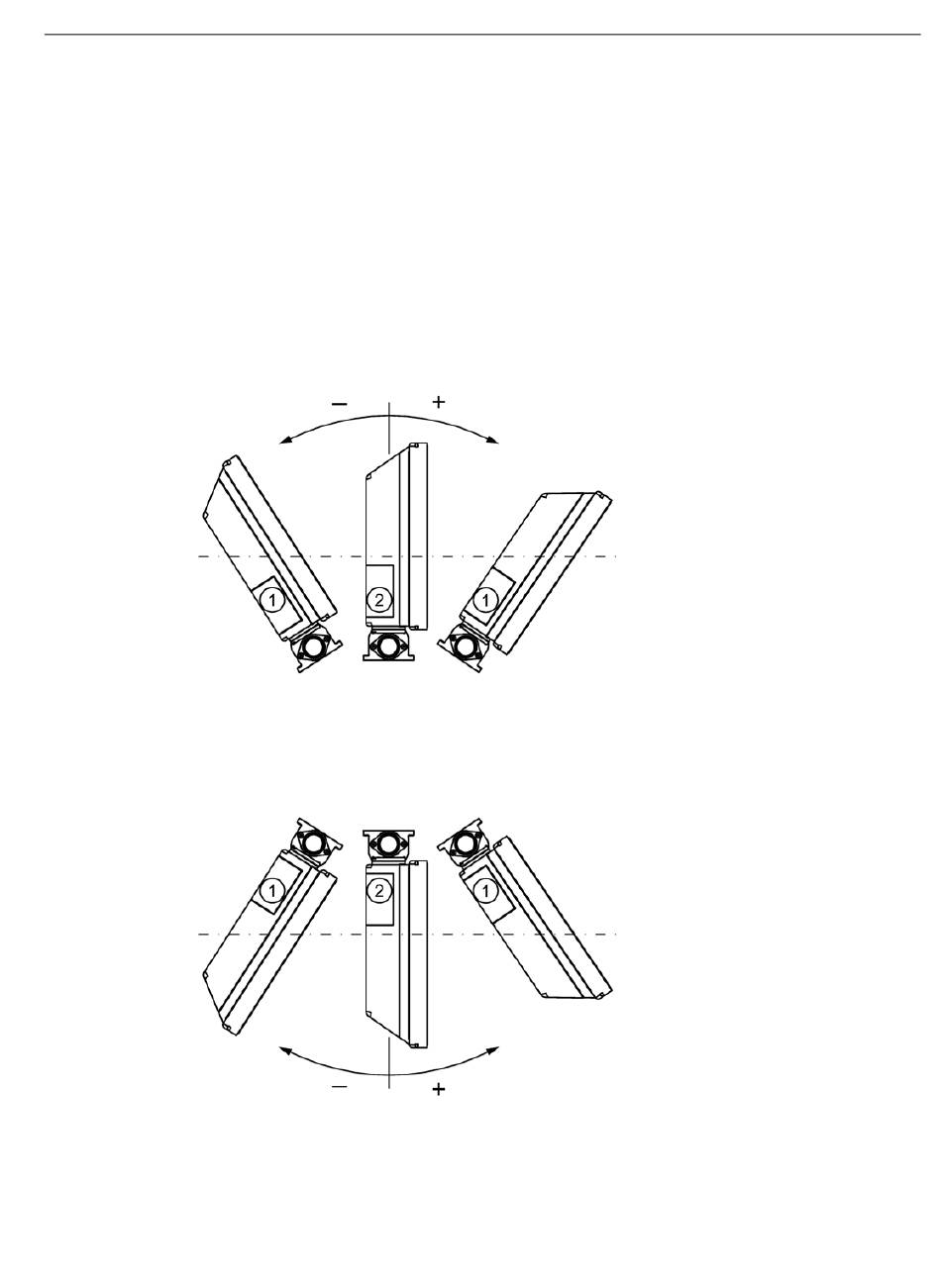

Geräteausprägung "vorbereitet für Standfuß / Erweiterungselemente (Flansch unten)
①
②
Geräteausprägung "vorbereitet für Tragarm ohne Erweiterungselemente (Flansch oben)
①
②
SIMATIC IPC477E PRO
Betriebsanleitung, 08/2017, A5E39912461-AA
Einbaulage Abweichung von der Senkrechten
Geneigt ≤ 45°
Senkrecht 0°
Einbaulage
Geneigt ≤ 45°
Senkrecht 0°
Gerät einbauen und anschließen
4.2 Zulässige Einbaulagen
