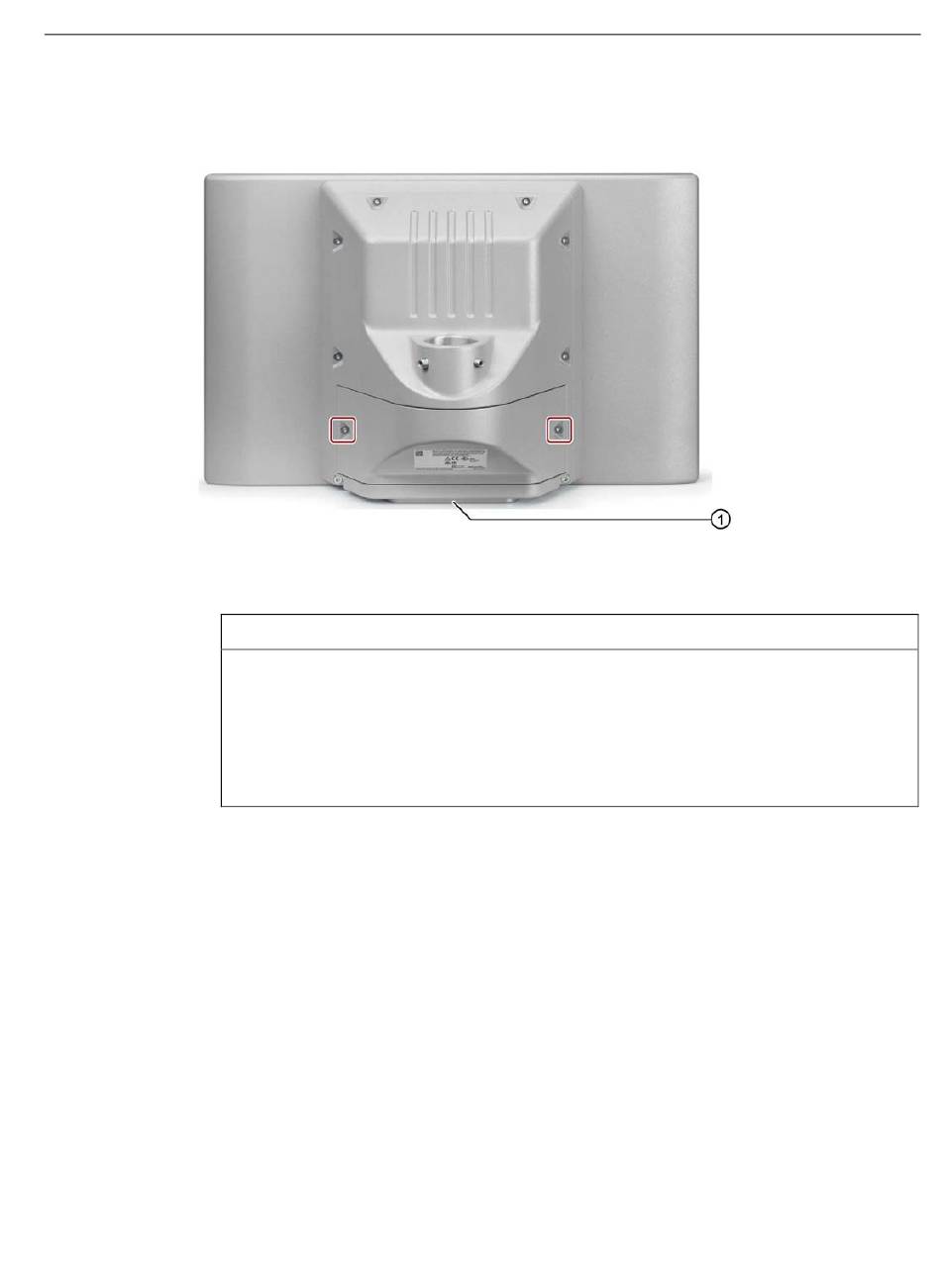

Anschlussfach öffnen, bei Geräteausprägung vorbereitet für Tragarm und
Erweiterungselemente (Rundrohr).
1. Lösen Sie die markierten Schrauben M4x16.
2. Nehmen Sie den Anschlussfachdeckel vorsichtig nach oben ab und legen Sie ihn ab.
Die Zuordnung der Schnittstellen ist an der Innenseite des Anschlussfachdeckels
dargestellt.
3. Führen Sie die Anschlusskabel durch den Tragarm oder Standfuß
hinein und schließen Sie sie an den Schnittstellen im Innern an.
SIMATIC IPC477E PRO
Betriebsanleitung, 08/2017, A5E39912461-AA
ACHTUNG
Beschädigung der Dichtung beim Öffnen
Falls das Gerät schon längere Zeit nicht geöffnet wurde, können Rückwandhaube und
Anschlussfachdeckel durch die Dichtung am Gehäuse anhaften. Das Öffnen unter
großer Krafteinwirkung oder mit Werkzeugen zerstört die Dichtung. Spritz- und
Strahlwasser sowie eindringende Substanzen können dann das Gerät beschädigen.
Öffnen Sie den Anschlussfachdeckel nur vorsichtig, ohne große Krafteinwirkung.
Gerät einbauen und anschließen
4.4 Gerät anschließen
①
ins PRO-Gerät
