Gerät einbauen und anschließen
4.3 Gerät anbauen
Vorgehensweise
Dieses Kapitel beschreibt den Anbau des Geräts an ein Tragarmsystem. Der Anbau auf
einen Standfuß erfolgt analog.
Bei Geräten vom Typ "vorbereitet für Tragarm" wird der Basisadapter oben am Gerät
angeschraubt, bei Geräten vom Typ "vorbereitet für Standfuß" unten.
Ein Gerät für Tragarmsystem kann nicht auf einem Standfuß eingesetzt werden und
umgekehrt.
ACHTUNG
Drehmomente beachten
Falls Sie die Schrauben der Rückwandhaube und des Anschlussfachdeckels oder die
Schrauben zur Befestigung des Geräts am Tragarm oder Standfuß mit einem zu hohen
Drehmoment anziehen, können die Gewinde von Gehäuse, Zwischenplatte oder
Tragarmkopf beschädigt werden.
Falls Sie die Schrauben mit einem zu niedrigen Drehmoment anziehen, ist das Gerät nicht
dicht.

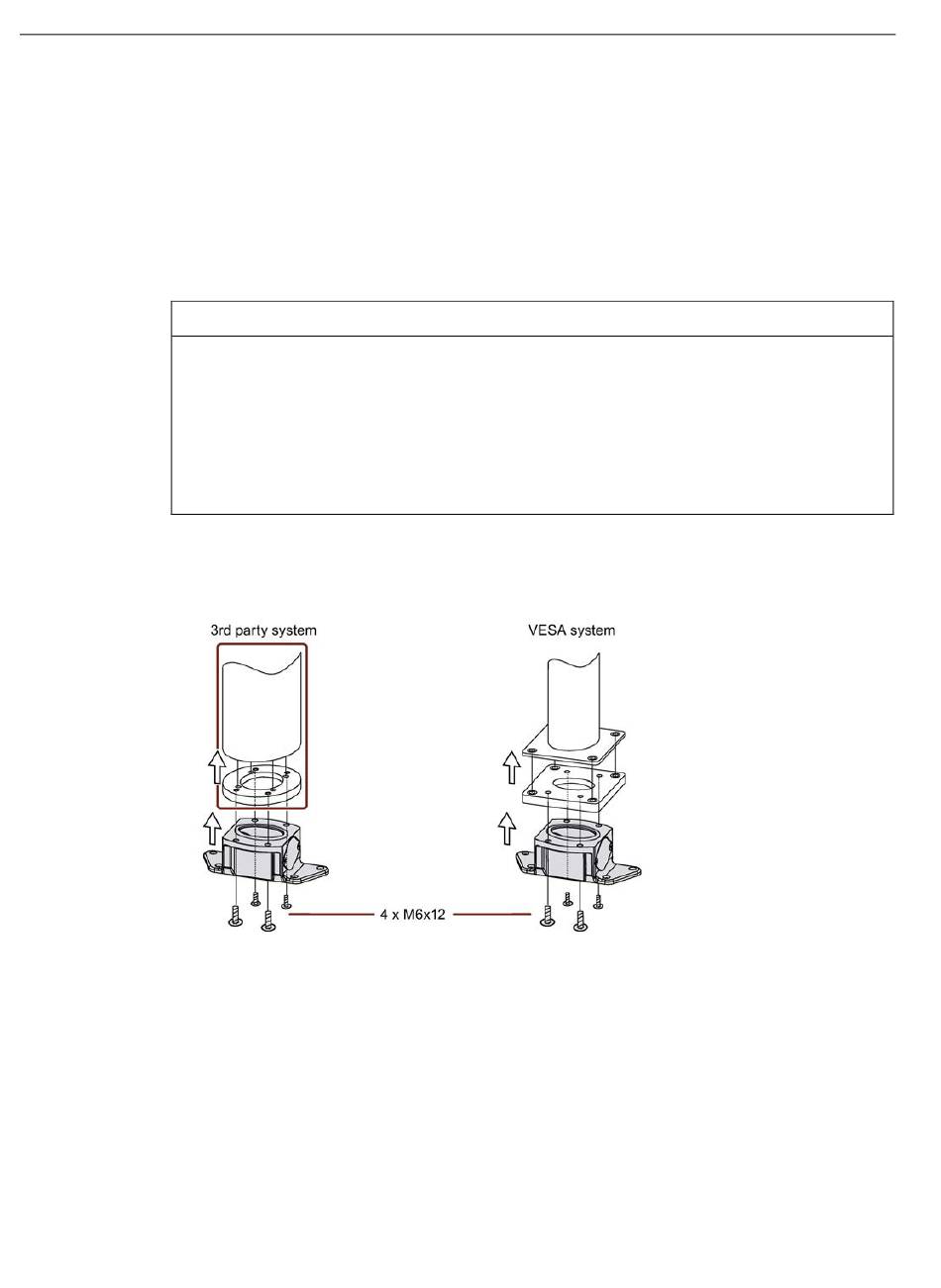

1. Falls eine Adapterplatte für den Siemens Basisadapter in Ihrem Tragarmsystem enthalten
ist, dann befestigen Sie die Adapterplatte mit 4 Schrauben M6x12 am Tragarm. Beachten
Sie das Drehmoment, das für den Tragarm angegeben ist.
2. Befestigen Sie den Basisadapter mit 4 Schrauben M6x12 von unten an der
mechanischen Schnittstelle des Tragarmsystems. Beachten Sie das Drehmoment, das
für den Tragarm angegeben ist.
