SYSTEMANGABEN
Benutzerschnittstelle
Diagnostik
Externe Kommunikation
MasterBus-Antrieb
MasterBus-Menüsprachen Englisch, Niederländisch, Deutsch, Französisch, Kastilisch, Italienisch, Norwegisch, Schwedisch,
VERSCHIEDENES
Kühlung
Gehäuse
Stringbox-Option
Transformator-Option
* Die Anzahl der Menüsprachen kann sich ohne Vorankündigung ändern
13.2 ÜBERSICHTSZEICHNUNGEN
Mehrsprachiges LCD-Grafik-Display, schwarz auf weiß, Sprachen: Englisch, Niederländisch,
Deutsch, Französisch, Kastilisch, Italienisch
• Datenlogger und Echtzeituhr über 365 Tage
• Diagnostik-Speicher über 10 Jahre
A: MasterBus-Stringbox und Transformator-Schnittstelle mit zwei Anschlüssen
B: MasterBus Field-Service-Schnittstelle mit zwei Anschlüssen
C: 2 RS485-Anschlüsse für DataControl Professional, maximal 20 Wechselrichter,
1000 m maximale Kabellänge
Ja, wenn AC und/oder DC verfügbar ist
Finnisch, Dänisch*
Vom Anwender austauschbarer Lüfterblock
Aluminium mit Pulverbeschichtung. Gummifüße sind Bestandteil des Gehäuses
Montagehalterung
IP65-Gehäuse; Integrierter DC-Lastschalter 2x1000 V Gleichstrom/30A; Integrierte String-
Sicherungen; Integrierte Stringstromüberwachung über MasterBus-Anschluss an Wechselrichter;
12 (2x6) Stringanschlüsse mit Anschlüssen oder PG-Verschraubungen vom Typ 4 mm
3-phasiger Transformator in IP54-Gehäuse; Kühlung: natürliche Konvektion; Transformationsverluste:
max. 2%
Gewicht 200 kg

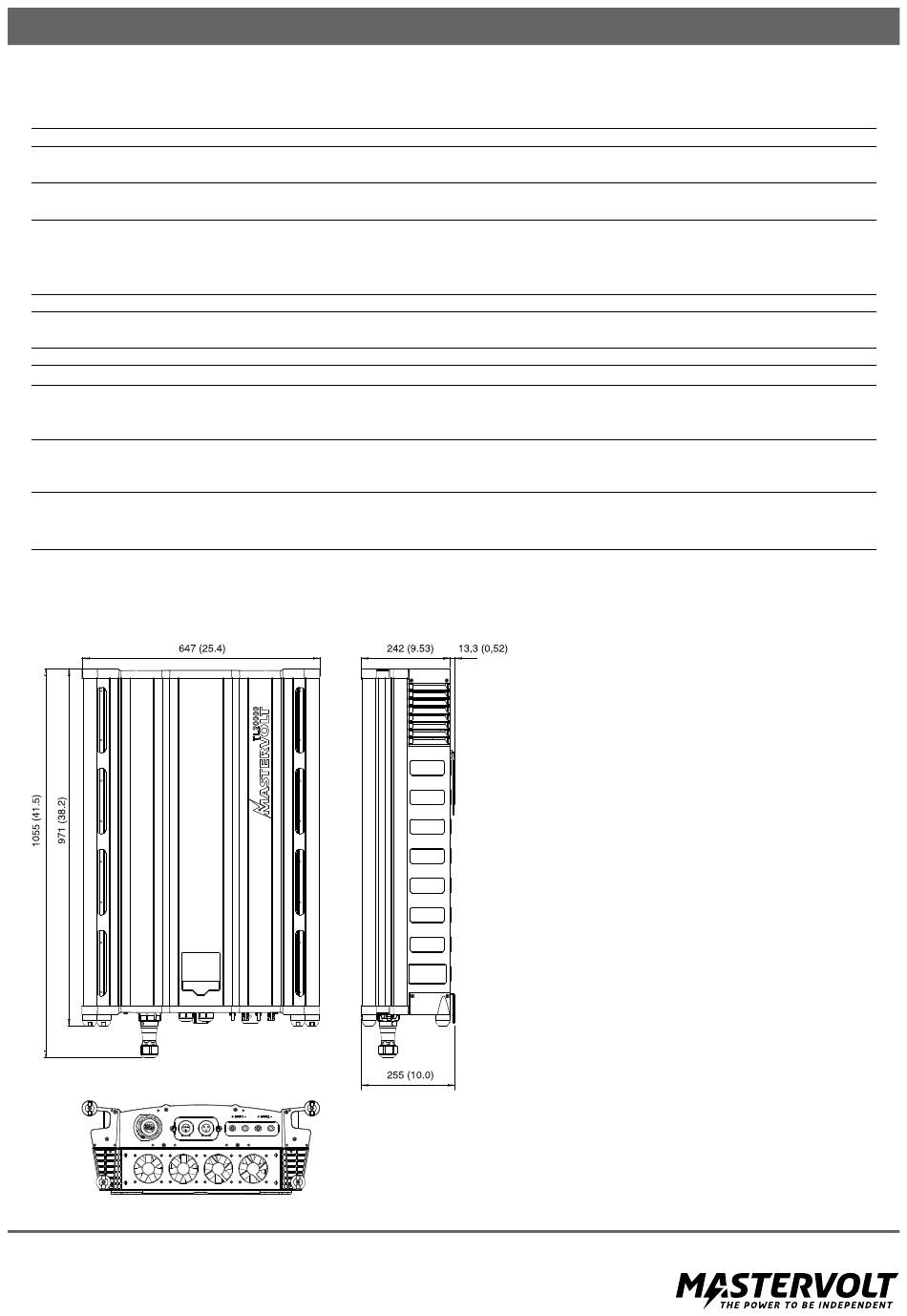

Abbildung 13-1: Übersichtszeichnungen des CS Wechselrichters.
Alle Abmessungen sind in mm (Inch) angegeben.
