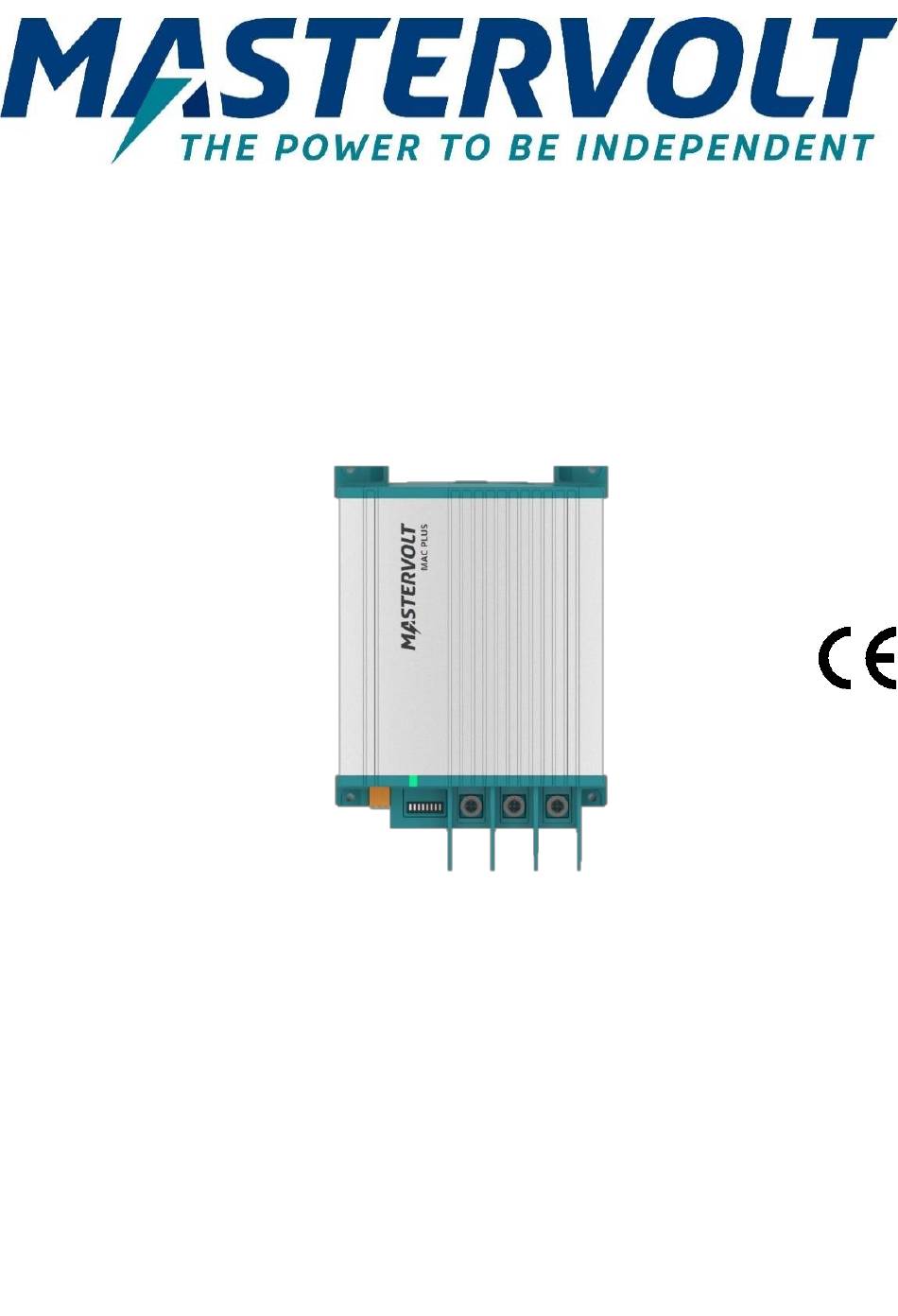

- Seite 1 Mac Plus DC-DC-LADEGERÄT 12/12-50, 12/24-30, 24/12-50, 24/24-30 BEDIENUNGS- UND INSTALLATIONSANLEITUNG 10000013594/00 www.mastervolt.com...
- Seite 2 Mac Plus – Bedienungs- und Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
Mac Plus – Bedienungs- und Installationsanleitung Inhalt 1. SICHERHEITSHINWEISE ....................4 Allgemeines ..........................4 Knallgase ............................ 5 Warnungen hinsichtlich der Verwendung von Batterien .............. 5 Warnung bezüglich lebenserhaltender Anwendungen ..............6 Hinweise zur Garantie ......................... 6 2. ALLGEMEINE INFORMATIONEN ..................7 Haftung ............................ -
Seite 4: Sicherheitshinweise
Lüftungsöffnungen nicht verdeckt oder blockiert werden. Installieren Sie den Mac Plus nicht in ungenügend ventilierten Räumlichkeiten, da dies zur Überhitzung führen kann. Die Verwendung eines Zusatz- oder Ersatzteils, dass nicht von Mastervolt empfohlen oder verkauft wird, kann zu Brandgefahr, Elektroschock oder Verletzung von Personen führen. -
Seite 5: Knallgase
Mac Plus – Bedienungs- und Installationsanleitung Achten Sie vor der Durchführung der Wartung und Reinigung darauf, dass der Mac Plus an keine DC-Spannungsversorgung angeschlossen ist, um das Risiko eines Stromschlags zu verringern. Durch alleinig den Mac Plus auszuschalten wird dieses Risiko nicht verhindert. The Mac Plus may not be used by children or by those who cannot read and understand the manual if they are not supervised by a responsible person who can guarantee that the charger is being used in a safe manner. -
Seite 6: Warnung Bezüglich Lebenserhaltender Anwendungen
Ring bzw. ein derartiges Metall zu schmelzen und eine schwere Verbrennung zu verursachen. Verwenden Sie Mac Plus nur zum Aufladen von BLEISÄURE- oder Mastervolt Li-Ionen- Batterien und zur Versorgung von an diese Batterien angeschlossenen Lasten in permanenten Systemen. -
Seite 7: Allgemeine Informationen
Eine Verwendung, die dem Zweck des Produkts nicht entspricht. Garantie Mastervolt gewährt für den Mac Plus eine zweijährige Garantie ab dem Kaufdatum unter der Bedingung, dass das Produkt gemäß den Anweisungen in dieser Bedienungsanleitung installiert und verwendet wird. Eine Installation oder Verwendung, die nicht gemäß diesen Anweisungen erfolgt, kann zu Leistungsabfall, Beschädigungen oder Ausfall des Produkts und zum Erlöschen... -
Seite 8: Korrekte Entsorgung Von Altgeräten
Mac Plus – Bedienungs- und Installationsanleitung Korrekte Entsorgung von Altgeräten Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land. Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. -
Seite 9: Produktbeschreibung

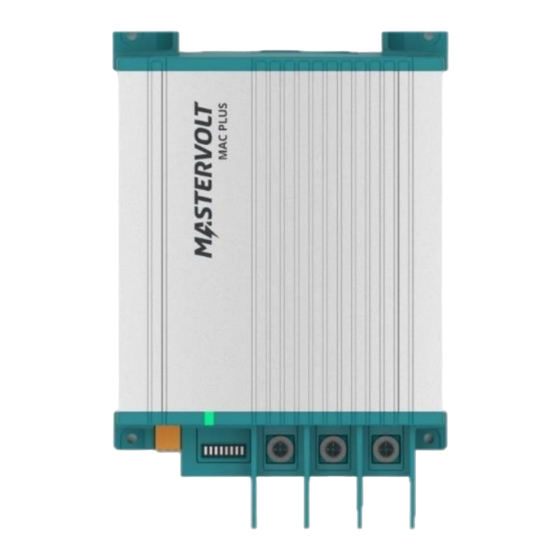

Mac Plus – Bedienungs- und Installationsanleitung 3. Produktbeschreibung Das Mac Plus Ladegerät wandelt eine Gleichspannung (von einer Batterie) in eine geregelte Gleichspannung um. Es ist verwendbar als: dreistufiges Batterieladegerät oder stabilisierte Gleichstromversorgung. Das Mac Plus kann nur in Systemen mit gemeinsamer negativer Masse verwendet werden. Für unterschiedliche Systemspannungen stehen folgende Modelle zur Verfügung: Übersicht der Mac Plus Modelle Modell... -
Seite 10: Abmessungen
Mac Plus – Bedienungs- und Installationsanleitung Abmessungen 165 mm 146 mm 198 mm 255 mm 66 mm... -
Seite 11: Frontpanel
Mac Plus – Bedienungs- und Installationsanleitung Frontpanel Frontpanel Status-LED + Ausgang Masse + Eingang MasterBus (2x) DIP-Schalter Zubehör-Steckverbinder Pin 1: + Batteriespannungs-Messeingang Pin 2: - Batteriespannungs-Messeingang Pin 3: nicht belegt Pin 4: Fernsteuerungseingang Pin 5-6: Eingang Batterietemperaturfühler... -
Seite 12: Installationsanweisungen
Mac Plus – Bedienungs- und Installationsanleitung 4. Installationsanweisungen Schritte zur Installation: Position des Mac Plus festlegen und befestigen Mac Plus anschließen Mac Plus konfigurieren VORSICHT! Bitte lesen Sie die gesamte Anleitung, bevor Sie das Mac Plus installieren. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, damit Sie später darin nachschlagen können. -
Seite 13: Einbauort Und Befestigung
Mac Plus – Bedienungs- und Installationsanleitung 5. Einbauort und Befestigung Befestigen Sie das Mac Plus mit vier Schrauben M5 auf einer festen, ebenen Oberfläche. -
Seite 14: Anschluss
Mac Plus – Bedienungs- und Installationsanleitung 6. Anschluss • Mac Plus als Batterieladegerät, siehe Einbauzeichnung A. • Mac Plus als stabilisierte Gleichstromversorgung, siehe Einbauzeichnung B. • Verwenden Sie ausreichend dimensionierte Sicherungen und Kabel. Einbauzeichnung A Einbauzeichnung B... -
Seite 15: Fernsteuerungseingang
Der Fernsteuerungseingang kann über einen DIP-Schalter (siehe Kapitel 7) oder über den MasterBus (siehe Kapitel 9 und 10) konfiguriert werden. Batterie-Temperaturfühler (im Lieferumfang enthalten) Durch Installation des Mastervolt-Temperatursensors werden die Ladespannungen automatisch an abweichende Temperaturen angepasst. Figure 1. Laden mit Temperaturausgleich Bei niedriger Batterietemperatur steigt die Ladespannung an. -
Seite 16: Konfiguration - Dip-Schaltern
Mac Plus – Bedienungs- und Installationsanleitung 7. Konfiguration – DIP-Schaltern Die Mac Plus-Einstellungen können auf zwei Weisen angepasst werden: • Mit DIP-Schaltern; • Über das MasterBus-Netzwerk (mit einem Fernbedienungspanel oder einem PC mit MasterAdjust-Software, der über eine USB-Schnittstelle angeschlossen ist); siehe Kapitel 10. In diesem Kapitel werden nur die DIP-Schalter-Einstellungen beschrieben. - Seite 17 * Multiplizieren Sie bei einem 24-V-Batterieladegerät die Spannungen mit zwei. Hinweise: - Für Li-Ion siehe MasterBus-Einstellungen, siehe Kapitel 10. - Die Ladungsdaten basieren auf den Batterien von Mastervolt. Die Spezifikationen der Chemie können je nach Hersteller variieren. Wenn Sie Batterien eines anderen Herstellers anschließen, stellen Sie sicher, dass die Empfehlungen des Herstellers...
-
Seite 18: Betrieb
Mac Plus – Bedienungs- und Installationsanleitung 8. Betrieb Betriebsarten des Ladegeräts Modus Erläuterung Mac Plus ist im Ladebetrieb, wenn die Ladegerät- Laden Einschaltbedingungen erfüllt sind (siehe DIP- Schalter/MasterBus-Einstellungen). Das Mac Plus wechselt in Standby-Modus, wenn die Standby Ladegerät-Einschaltbedingungen nicht erfüllt sind (siehe DIP- Schalter/MasterBus-Einstellungen). -
Seite 19: Masterbus
MasterBus. Das Ergebnis sind geringere Materialkosten, da nur wenige Elektrokabel benötigt werden und die Montagezeit kürzer ist. Für die zentrale Überwachung und Steuerung der angeschlossenen Geräte bietet Mastervolt eine breite Palette Bedienpanele an, die alle Statusinformationen Ihrer elektrischen Anlage auf einen Blick . - Seite 20 Mac Plus – Bedienungs- und Installationsanleitung Die Verbindungen zwischen den Geräten erfolgen durch Standard-UTP-Patch-Kabel. Mastervolt kann diese Kabel (CAT5) liefern. Diese Kabel sind auch im Computer-Fachhandel erhältlich. Wie alle Hochgeschwindigkeits-Datennetze braucht auch MasterBus an beiden Enden des Netzwerks eine Abschlussvorrichtung.
- Seite 21 Mac Plus – Bedienungs- und Installationsanleitung Der elektrische Strom für das Netz kommt von den angeschlossenen Geräten. Mindestens ein Gerät in dem Netz muss über Stromversorgungsfähigkeiten verfügen (siehe Spezifikationen). Ein Stromversorgungsgerät kann bis zu drei Geräte ohne Stromversorgung versorgen. Da alle Stromversorgungen galvanisch getrennt sind, sind mehrere Stromversorgungen zulässig.
- Seite 22 Mac Plus – Bedienungs- und Installationsanleitung Führen Sie keine Ringnetze aus. Stellen Sie keine T-Verbindungen im Netz her. Weitere Informationen zu Netzwerken erhalten Sie von Ihrem Mastervolt-Händler.
-
Seite 23: Masterbus: Überwachung Und Konfiguration Des Mac Plus
Mac Plus – Bedienungs- und Installationsanleitung 10. MasterBus: Überwachung und Konfiguration des Mac Plus Überwachung (Monitoring) Werksein- Einstellbarer Wert Bedeutung stellung Bereich Status Zeigt die aktuelle Betriebsart an: (Nicht Status einstellbar) Standby / Ladevorgang / Alarm / Aus Tatsächlicher Zustand des Ladealgorithmus: (Nicht Status Ladeg Aus / Bulk / Absorption / Float / Spannung... -
Seite 24: Alarm
Mac Plus – Bedienungs- und Installationsanleitung Alarm Wert Bedeutung Alarmstatus Temperatur hoch Innentemperatur ist zu hoch Bat.-Temp. hoch Batterietemperatur ist zu hoch (> 55 ºC). Bat.-Temp. niedr. Batterietemperatur ist zu niedrig (> -20 ºC). Eingangssp. hoch Eingangsspannung ist zu hoch Eingangsp niedr Eingangsspannung ist zu niedrig Ausgangssp. - Seite 25 Mac Plus – Bedienungs- und Installationsanleitung Werksein- Einstellbarer Wert Bedeutung stellung Bereich Fernst.-Eingang Modus des Fernsteuerungseingangs Aktiv niedrig: aktiv, wenn die Eingangsspannung 0 - 0,5 V Nicht verwenden, beträgt Modus Aktiv hoch Aktiv niedrig, Aktiv hoch: aktiv, wenn die Aktiv hoch Eingangsspannung 3 - 32 V beträgt Nicht verwendet immer aktiv...
- Seite 26 Mac Plus – Bedienungs- und Installationsanleitung Werksein- Einstellbarer Wert Bedeutung stellung Bereich Shunt Auswahl des Shunt-Geräts, an das Mac Plus angeschlossen ist. Das kann ein MasterShunt (MSH) oder eine MLI-Ultra-Batterie (BAT) sein. Die Keine Shunt-Gerät Aktivierung dieser Funktion Verbindung, ermöglicht Kein MSH+Produktna (in einem kommenden...
-
Seite 27: Ereignisse - Systemautomatisierung
Mac Plus – Bedienungs- und Installationsanleitung Werksein- Einstellbarer Wert Bedeutung stellung Bereich Alarm bei zu hoher Alarm hoch aus 15,50 / 31,00 V 8-16 / 16-32 V Eingangsspannung aus Alarm bei niedriger Alarm niedr. aus 11,00 / 22,00 V 8-16 / 16-32 V Eingangsspannung aus Alarm bei niedriger Alarm niedr. - Seite 28 Mac Plus – Bedienungs- und Installationsanleitung Ereignis X Daten Die Daten, zum Beispiel Ein, sind mit dem Befehl Aus, Ein, Kopieren, verknüpft. Invert. kopieren, Umschalten Eingabe Kopieren Invert. kopieren Umschalten Ein: Der Status wechselt beim ersten Eingangssignal auf „On“. Aus: Der Status wechselt beim ersten Eingangssignal auf „Off“.
- Seite 29 Mac Plus – Bedienungs- und Installationsanleitung Ereignisbefehl Beschreibung Befehl zum Ein- und Ausschalten des Mac Plus. Wenn Mac Plus mit Standby diesem Ereignisbefehl ausgeschaltet wurde, schaltet es sich wieder ein, wenn es aus dem Ruhezustand aufwacht. Haupt (Bulk) Befehl zum Starten des Ladezustands Hauptladung Absorption Befehl zum Starten des Ladezustands Absorptionsladung Erhaltung (Float)
-
Seite 30: Problemlösung
Mac Plus – Bedienungs- und Installationsanleitung 11. Problemlösung Störung Mögliche Ursache Was ist zu tun? Keine Keine Eingangspannung Verkabelung prüfen Ausgangsspannung Eingangsspannung zu Eingangsspannung prüfen, Konfiguration und/oder kein niedrig prüfen Ausgangsstrom Kein Freigabesignal am Fernsteuerungseingang prüfen Fernsteuerungseingang Ladeeingang Batterie Die primäre (Eingangs-)Batterie ist zu weit entladen LED ist rot... - Seite 31 Mac Plus – Bedienungs- und Installationsanleitung Störung Mögliche Ursache Was ist zu tun? Batterien zu warm, Batterie defekt Batterie überprüfen und ggf. austauschen. Gasung (Kurzschluss in einer Zelle) Batterietemperatur zu Batterietemperatursensor verwenden. hoch Ladespannung zu hoch Einstellungen prüfen Langsame oder Fehler in der MasterBus- MasterBus-Kabel überprüfen.
-
Seite 32: Technische Spezifikationen
(25 %) Ladestrom bei niedriger (<9 V / <18 V) Tiefentladene Batteriespannung Batterien laden Schutz vor Überlastung ja, intern abgesichert, nicht austauschbar Erkennung von Verpolung 3-stufiger Algorithmus von Mastervolt Batterieladekennlinie Nass, Li-Ion, Gel, AGM, Spirale, Traktion Batterietypen NiCad, konstante Spannung, benutzerdefiniert Allgemeine Spezifikationen Nein Galvanische Trennung >... -
Seite 33: Batterie-Einstellungen
Mac Plus – Bedienungs- und Installationsanleitung Allgemeine Spezifikationen M8-Schraubanschluss, Leiterquerschnitt 10-50 mm Ein- und Ausgangsanschluss MasterBus- Ja (ohne Stromversorgung) Konnektivität Batterietemperatursen Ja, (Sensor inklusive) Batteriespannungsme ssung Fernsteuerungs- Ja (aktiv hoch / aktiv niedrig) eingang DIP-Schalter Ja, (Vordefinierte Gerätekonfiugrationen) Ja, 3-farbige LED Betriebstemperaturber 20 bis +60 ºC, >40 ºC verminderte Leistung eich... -
Seite 34: Charakteristika
Mac Plus – Bedienungs- und Installationsanleitung Charakteristika Typische Ladekennlinie (bei 25 °C). Bei einem 24-V-Ladegerät multiplizieren Sie die Spannungen mit zwei. - Seite 35 Mac Plus – Bedienungs- und Installationsanleitung...
