4.3.1 Empfohlene Verkabelung
Sämtliche Vorrichtungen innerhalb der PV-Installation
(Panele, Verkabelung, Klemmenleisten, Sicherungshalter,
Sicherungen, Schalter usw.) müssen entsprechend der
geltenden maximalen Spannung und der Stromstärken
ausgelegt werden.
Verwenden Sie für sämtliche Anschlüsse eine doppeltisolierte
DC-Verkabelung. Durch einen ausreichend großen
Kupferquerschnitt können Kabelverluste verringert werden.
Strom 10A DC
Länge
< 10 m 2,5 mm
2
10-20 m 4,0 mm
2
> 20 m > 4,0 mm
2
* bei Querschnitten von > 6,0 mm2 sind möglicherweise
Kabeladapter erforderlich
4.3.2 DC-Anschlüsse und Schalter
Die SunMaster CS Wechselrichter verwenden mit dem MC4
kompatible DC-Anschlüsse mit einem Durchmesser des
Anschlussstiftes von 4 mm.
Kehren Sie die Polarität der PV-Anschlüsse
nicht um. Der Wechselrichter wird dauerhaft
beschädigt und es können schwere
Kurzschlüsse auftreten.
Aus Sicherheitsgründen wird der Einsatz eines geeigneten
DC-Schalters zwischen den PV-Modulen und dem
Wechselrichter empfohlen. Je nach den Vorschriften vor Ort
kann ein solcher Schalter vorgeschrieben sein.
4.3.3 Parallel- oder Einzelbetrieb
Der SunMaster CS verfügt über zwei unabhängig voneinander
kontrollierte Eingänge, die als "Eingang 1" und "Eingang 2"
bezeichnet werden. Diese Eingänge können in Abhängigkeit
von der PV-Installation als separate Eingänge verwendet oder
parallel geschaltet werden. Der Wechselrichter stellt
automatisch fest, ob die Eingänge parallel geschaltet
wurden. Achten Sie darauf, die PV-Leistung so gleichmäßig
wie möglich über die zwei Eingänge zu verteilen.
Parallelbetrieb
Bei einer ungeraden Anzahl
an Strings in der Anordnung. unterschiedliche Konfiguration
Erforderlich, wenn
Funktionserdung verwendet bei Abschattung vor Ort.
wird. Siehe Kapitel 11.
Für die Unterbringung von mehr als einem PV-String an
jedem Eingang sollte eine DC-Verteilerbox wie der
StringMaster verwendet werden. Sehen Sie sich die
Bedienungsanleitung des StringMaster im Hinblick auf
spezifische Installationsanweisungen an. Wenn mehr als drei
Strings in einer Anordnung parallel geschaltet werden, müssen
sie gesichert werden. Verwenden Sie nur auf Gleichstrom
ausgerichtete Sicherungen mit geeigneten Spannungs-
und Stromstärken. Achten Sie stets darauf, dass die
Stringspannungen zwischen den Strings gleich sind, bevor
20A DC 30A DC
4,0 mm 6,0 mm
2 2
6,0 mm 10 mm
2 2
> 6,0 mm * > 10 mm
2
Einzelbetrieb
Pro Eingang ist eine
oder Ausrichtung der
Anordnung möglich.
Reduzierung von Verlusten
DE / SunMaster CS15TL/CS20TL/CS30TL
Sie sie parallel schalten, um übermäßige Verluste zu vermeiden.
Verwenden Sie niemals unterschiedliche Stringlängen oder
unterschiedliche Modultypen in derselben Anordnung.
*
*
2

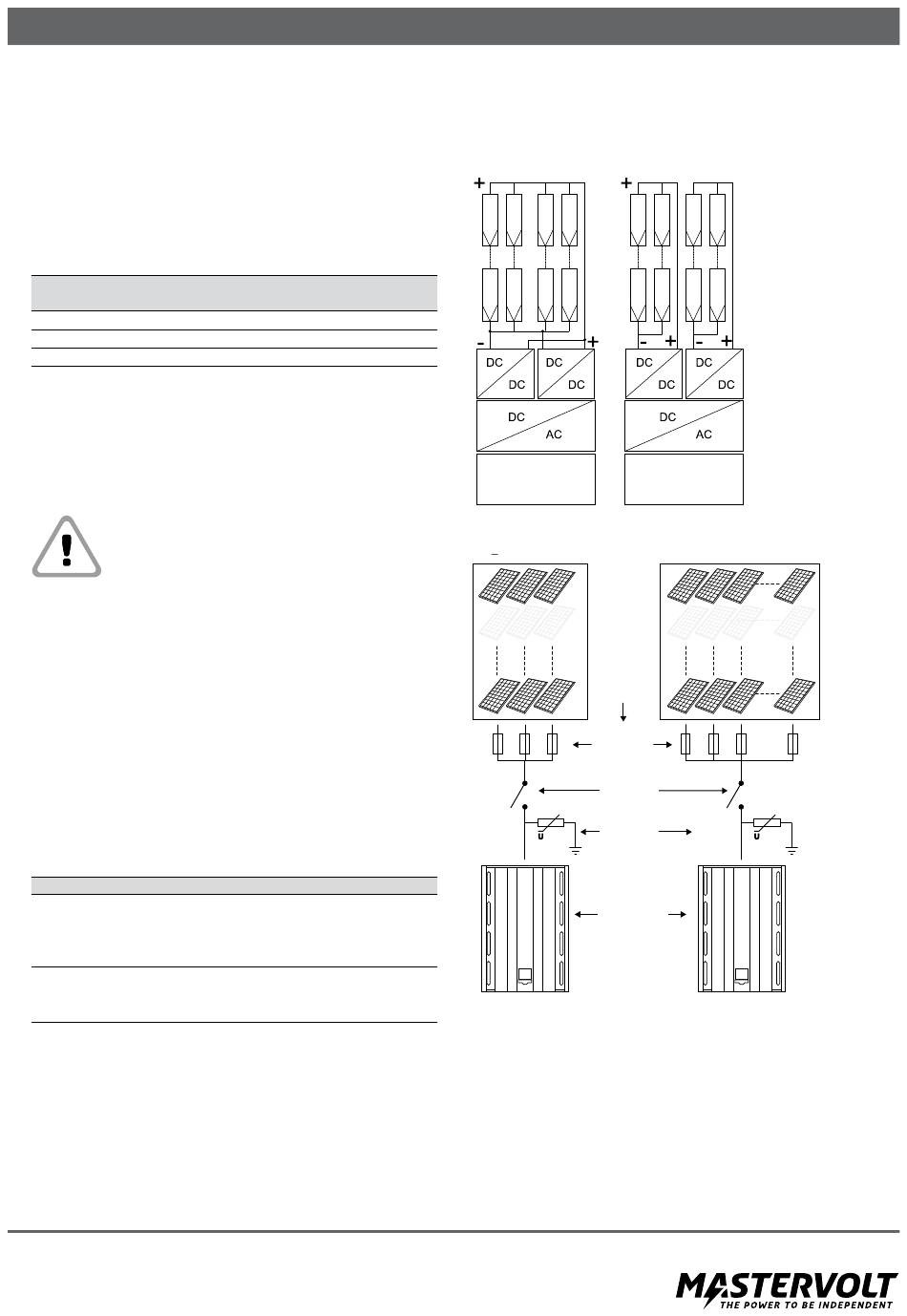

Abbildung 4-2: Parallelbetrieb und Einzelbetrieb
< 3 strings
U
Abbildung 4-3: Funktionsschema StringMaster
4.4 KAPAZITÄT DER SOLARANORDNUNG
Jedes Solarpanel verfügt über eine geringe (virtuelle)
Parasitärkapazität zwischen dem lichtempfindlichen Material
und der äußeren Struktur. In der PV-Anordnung ergeben all
diese Kapazitäten eine größere (virtuelle) Kapazität.
Wenn diese Kapazität zu groß ist, entsteht ein starker
Ableitstrom verursacht, der von dem Hauptstromweg zur
äußeren Struktur fließt. Solche Stromflüsse können für
> 3 strings
Fuses
DC
Switch
Surge
protection U
CS15TL
CS20TL
CS30TL
