8.9.9 Automatische Überwachung der String-Leistung
Zusammen mit dem StringMaster Pro kann der CS
Wechselrichter die Leistung von jedem String eigenständig
überwachen und sie mit der übrigen Anlage vergleichen.
Wenn ein String im Vergleich zu den anderen Strings an
diesem Eingang die geforderte Leistung nicht erbringt
(zum Beispiel aufgrund von Staubablagerungen oder
Anschlussfehlern), gibt der Wechselrichter auf dem
Home-Bildschirm und auf beiden Kommunikationsbussen
eine Warnung heraus. Die Warnung bezüglich der Leistung
wird herausgegeben, wenn:
1. Der Strom des fehlerhaften Strings mehr als [D] % von
dem String mit der höchsten Leistung abweicht, UND
2. Der Strom des fehlerhaften Strings [T] Ampere weniger als
der String mit der besten Leistung beträgt UND
Bedingung 1 und 2 für mindestens [A] Minuten wahr sind.
[D] = String-Abweichung (Bereich: 0 - 100%)
[T] = String-Schwellenwert (Bereich: 0,5 - 30A)
[A] = Alarmverzögerung (Bereich: 0 - 1440 Min.)

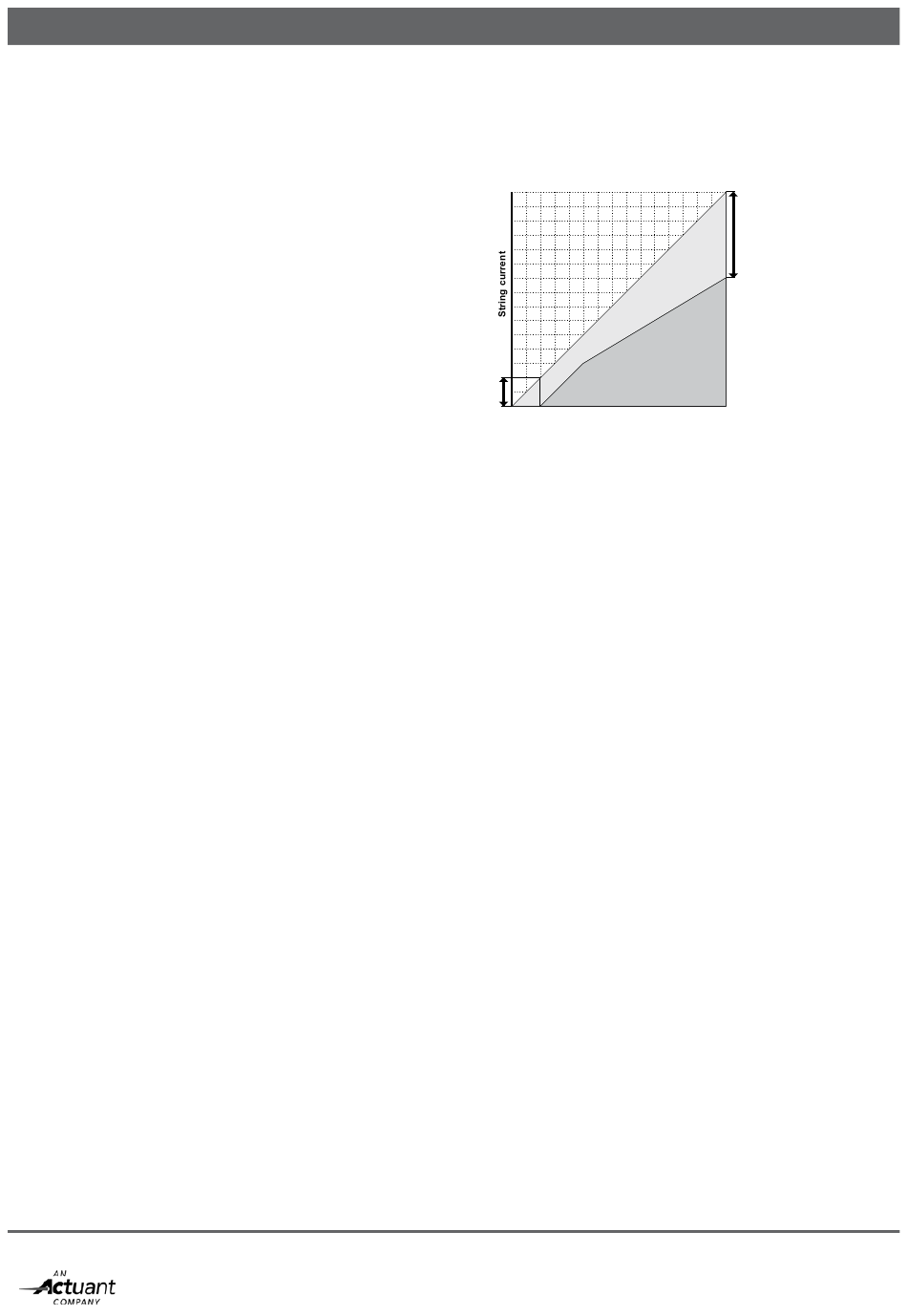

Abbildung 8-27 zeigt die grafische Darstellung der Funktion
Leistungsüberwachung
15 A
Offset
Max String current
0
input 1(2)
Abbildung 8-27: Warngraph bei geringer Leistung
D (%)
OK
LOW
15 A
