DE / SunMaster CS15TL/CS20TL/CS30TL
4 BEVOR SIE BEGINNEN
4.1 TRANSPORT, HEBEN UND LAGERUNG
Stellen Sie sicher, dass der CS15TL/CS20TL
während des Transports angemessen und
sicher verpackt ist. Verwenden Sie für den
Transport immer geeignete Förder- und
Hebevorrichtungen.
Der CS Wechselrichter wird in einer Holzkiste verschickt, die
mit einem Gabelstapler transportiert werden kann.
Transportieren Sie den CS Wechselrichter immer in seiner
Transportkiste, um Schäden zu vermeiden. Es sind
mindestens zwei Personen erforderlich, um den CS
Wechselrichter auszupacken und ihn aus seiner Kiste
zu heben.
4.2 INSTALLATIONSUMGEBUNG
Der CS Wechselrichter ist sowohl für den Einsatz im Innen- als
auch im Außenbereich konstruiert. Der Schutzgrad ist IP65.
Betriebsbedingungen:
• -20 bis 60°C, relative Feuchtigkeit 4% bis 100%
kondensierend.
• Leistungsminderung bei Temperaturen über 45 °C.
• Inbetriebnahme bei Temperaturen über -10 °C.
VORSICHT!
Keine Installation in einer aggressiven Umgebung
wie Ammonium, Säuren und salzige Luft.
VORSICHT!
Keine Installation in Bereichen, die dem Risiko
von Gas- oder Staubexplosionen ausgesetzt sind.
4.2.1 Für alle Installationen
• Wenn der CS Wechselrichter in der unmittelbaren Nähe
von Wohnbereichen installiert wird, müssen Sie
berücksichtigen, dass während des Betriebs ein gewisser
Geräuschpegel entsteht.
• Bringen Sie den CS vertikal an einer stabilen Wand an, die
stark genug ist. Es ist nur ein rechter ("straight up")
Winkel zulässig.
• Bewahren Sie um den CS Wechselrichter herum einen
Mindestabstand von 50 cm, siehe Abschnitt 4-1.
4.2.2 Für Installationen im Innenbereich
• Achten Sie auf eine ausreichende Lüftung sowie auf einen
ausreichenden Abstand um den Wechselrichter herum, um
die Bildung heißer Luft zu vermeiden.
4.2.3 Für Installationen im Außenbereich
• Vermeiden Sie die direkte Sonneneinstrahlung, da der
Wechselrichter hierdurch aufgeheizt wird, was zu
Leistungsverlusten führt.
• Schützen Sie den Wechselrichter zur Vermeidung von
Korrosion, falls möglich, vor direktem Regen.
• In einer feuchten Umgebung mit großen
Temperaturunterschieden kann sich hinter dem Bildschirm
des Displays Feuchtigkeit ansammeln. Setzen Sie sich
mit Ihrem Mastervolt-Lieferanten in Verbindung, wenn
diese anhält.
Air outlet
Air inlet

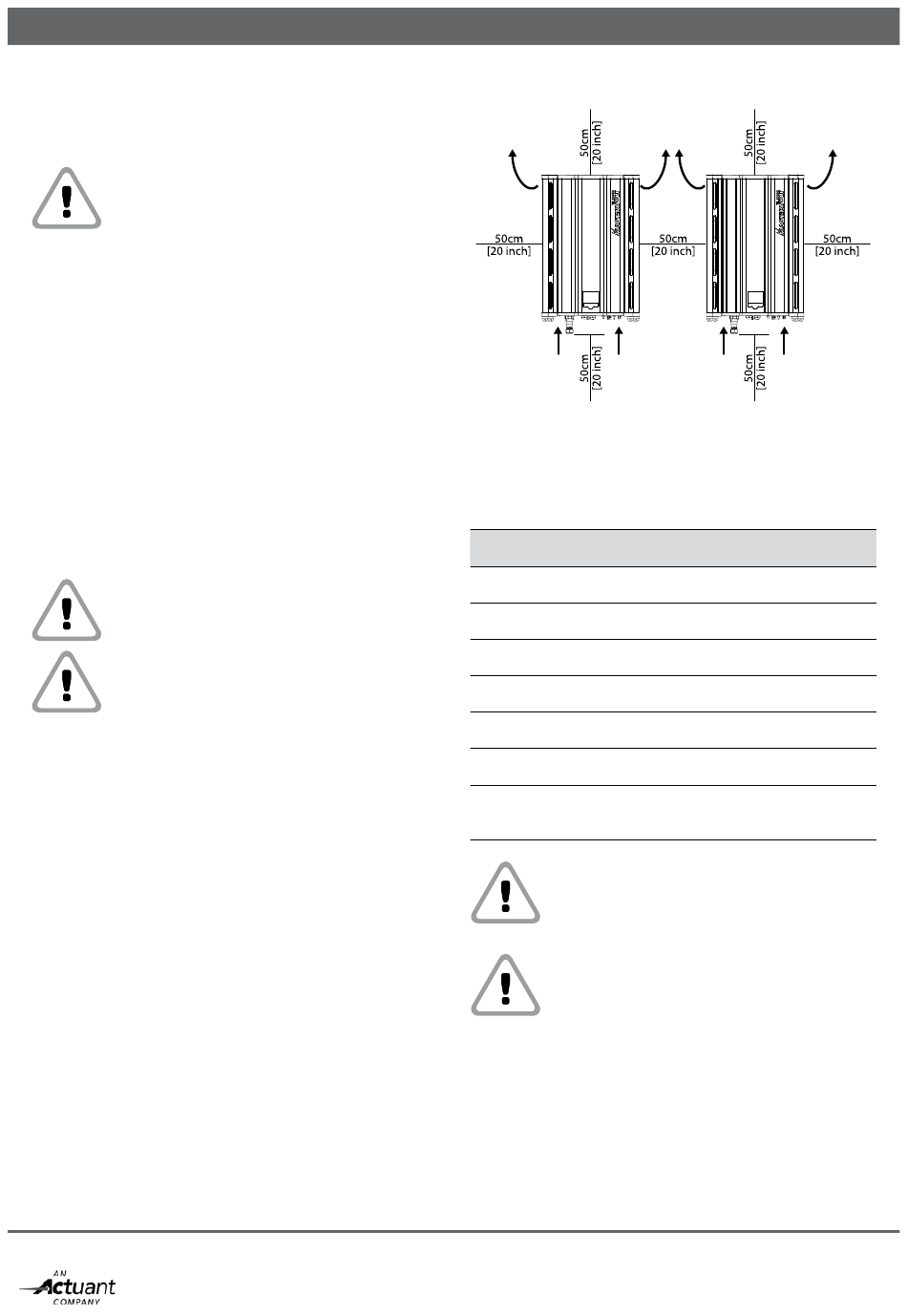

Abbildung 4-1: Montageabstand
4.3 SPEZIFIKATIONEN DES DC-EINGANGS
Die PV-Anlage, an die der Wechselrichter angeschlossen
wird, sollte die folgenden Eingangsspezifikationen einhalten.
DC-Eingangsspezifikationen pro Eingang
Modell CS15TL
Maximale 1000V
DC
Eingangsspannung
Betriebs- 200V
spannung
Spannung bei 350V -
DC
Nennleistung 800V
Max. 23A
DC
Eingangsstrom
Maximale 9,5 kWp
PV-Leistung
Empfohlene 9,0 kWp
PV-Leistung
Maximale 4 µF insgesamt für 2 Eingänge
Kapazität der
Anordnung
Schließen Sie niemals Spannungen von mehr
als 1000V DC an den Wechselrichter an, da der
Wechselrichter hierdurch dauerhaft
beschädigt wird.
Der Wechselrichter begrenzt den Eingangsstrom
und die Leistung automatisch auf seinen
spezifizierten Bezugswert. Überschüssiger
Strom wird nicht umgewandelt.
Air outlet Air outlet
Air inlet Air inlet
CS20TL CS30TL
1000V 1000V
DC
- 980V
DC DC
350V - 440V
DC
800V 800V
30A 34A
DC DC
12,5 kWp 19,0 kWp
11,5 kWp 17,5 kWp
DC
-
DC
