Einbindung In Den Wasserkreislauf - Webasto Thermo Top - Z/C Einbauvorschlag

DAIHATSU Terios

Einbindung in den Wasserkreislauf

HINWEIS:
Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen!
Auslaufendes Kühlwasser mit geeignetem Behälter
auffangen!
Wasserschläuche knickfrei verlegen!

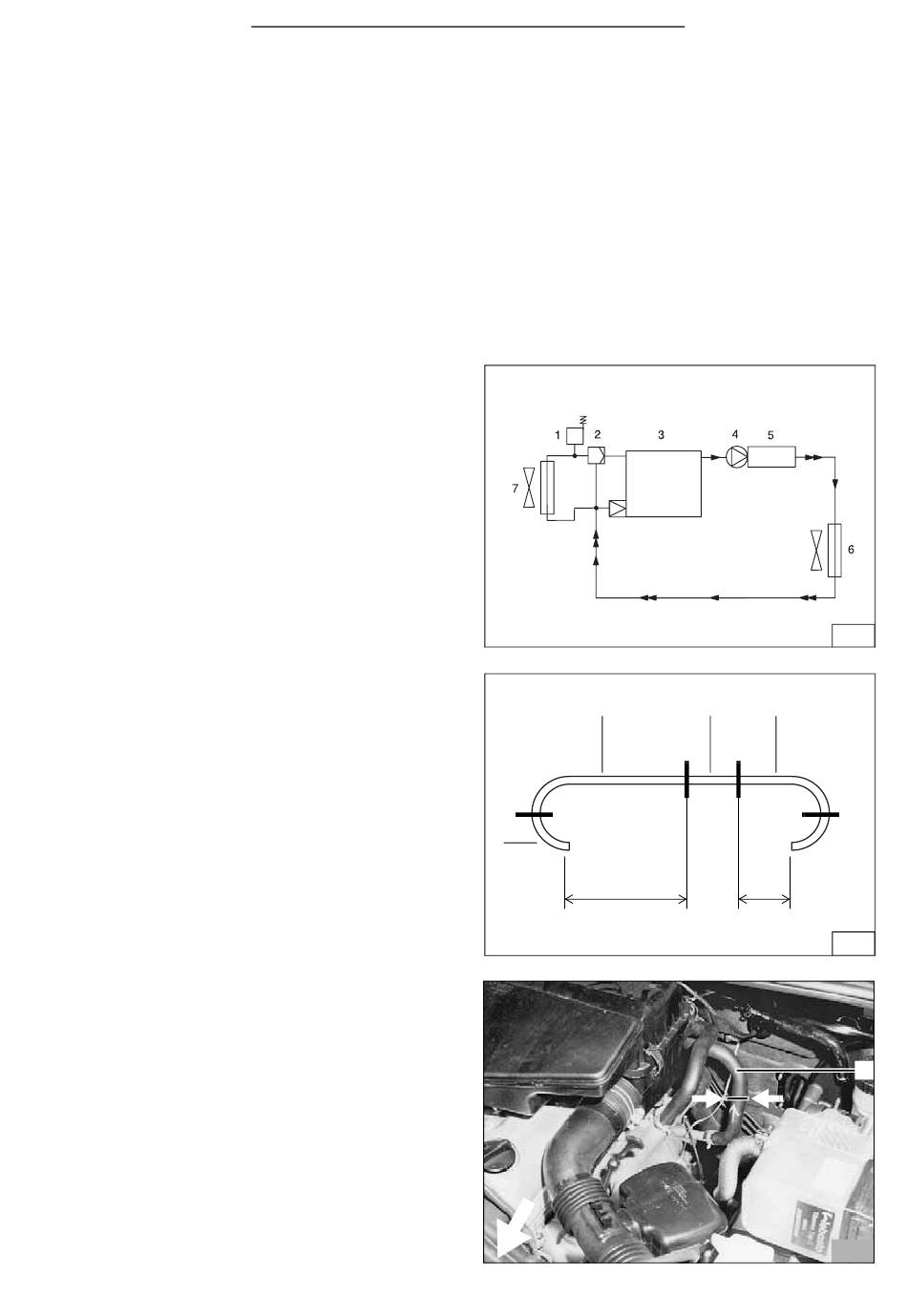

Im Folgendem wird eine Einbindung des Heizgerätes
„In Reihe" (Inline) in den Kühlwasserkreislauf des
Fahrzeuges beschrieben (Bild 7)
Legende zu Bild 7:
1 Ausgleichsbehälter
2 Kühlerthermostat
3 Fahrzeugmotor
4 Umwälzpumpe (Heizgerät)
5 Heizgerät
6 Heizungswärmetauscher (Fahrzeug)
7 Kühler
- Von dem im Lieferumfang beiliegenden Wasser-
schlauch 2 Schlauchstücke wie in Bild 8 dargestellt
ablängen:
- 1 x 300 mm + 90°-Bogen (8/1) (Heizgerät-Wasser-
austritt zum Fahrzeugwärmetauscher)
- 1 x 140 mm + 90°-Bogen (8/2) (Motor-Wasseraus-
tritt zum Heizgerät-Wassereintritt)
- Fahrzeugeigenen Wasserschlauch (9/1) vom Mo-
toraustritt zum Fahrzeugwärmetauscher gemäß
Bild 9 trennen
ϑ
1
3
300
Thermo Top Z / C
7
Abschnitt 2
140
8
9
1
5
