Betriebsanleitung Termix VX Compact 28 HWP

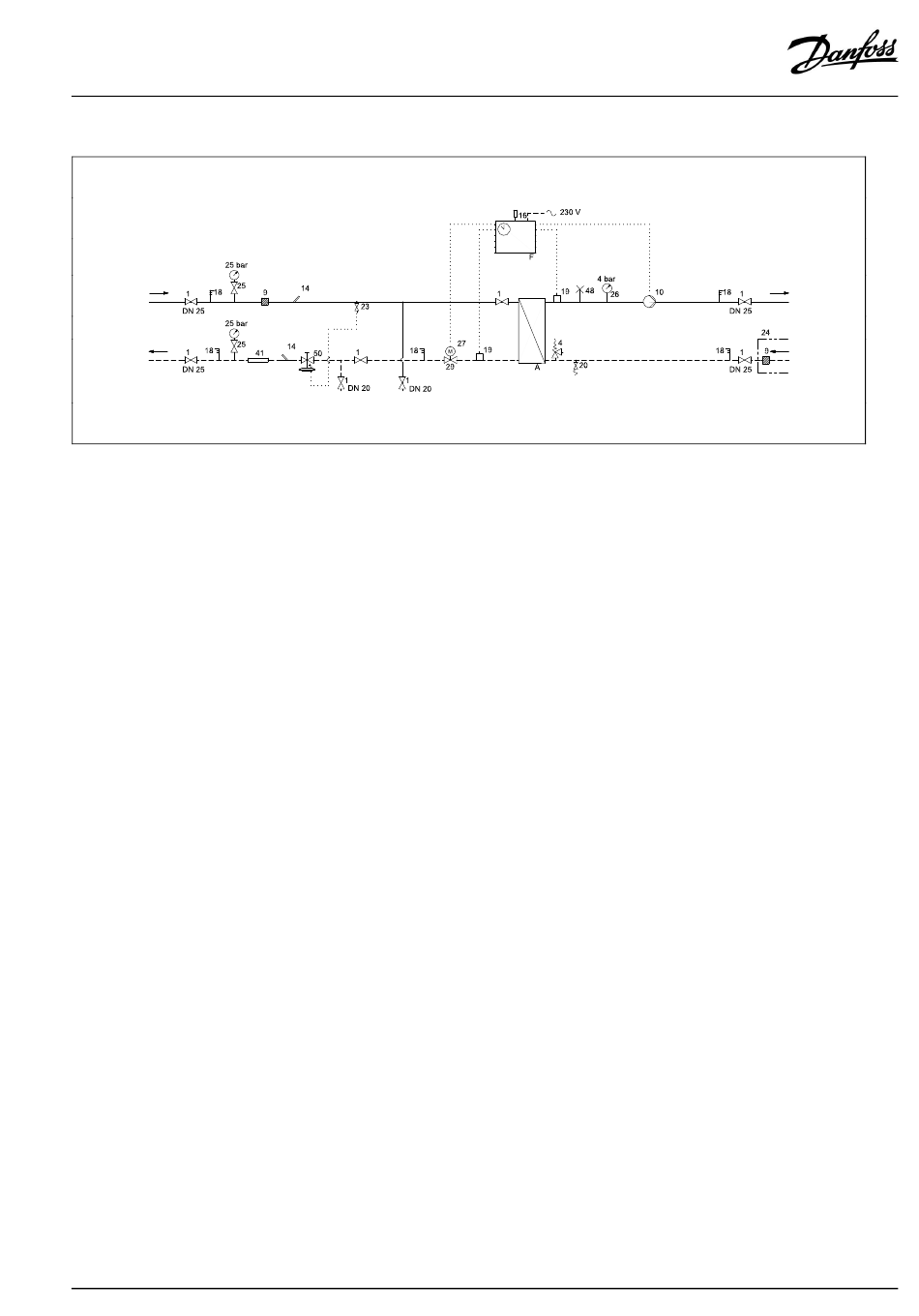

5.2 Schematische Darstellung
FW
Vorlauf
FW
Rücklauf
Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen.
Schematische Beschreibung
A Wärmeübertrager, HE
F
Elektronischer Regler
1
Kugelhahn
4
Sicherheitsventil
9
Schmutzfänger
10 Umwälzpumpe
FW Vorlauf:
Fernwärmevorlauf
FW Rücklauf: Fernwärmerücklauf
HE-Vorlauf:
Heizungsvorlauf
HE-Rücklauf: Heizungsrücklauf
TVL:
TWW Speicher Vorlaufleitung
TRL:
TWW Speicher Rücklaufleitung
5.2.1 Technische Daten
Technische Daten
Nenndruck:
Max. Versorgungstemperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
VI.JV.D3.03 / LTY42362
TRL
TVL
14 Tauchrohr, Wärmemengenzähler
16 Außenfühler
18 Thermometer
19 Anlegefühler
20 Füll-/Ablaufhahn
23 Kugelhahn
24 Lose geliefert
PN 16
100 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
25 Manometer mit Kugelhahn
26 Manometer
27 Stellantrieb
29 Elektrischer Stellantrieb mit Durchgangsventil
41 Passstück, Wärmemengenzähler
48 Entlüfter, manuell
50 Differenzdruckregler mit Volumenstrombegrenzung
HE
Vorlauf
HE
Rücklauf
