Betriebsanleitung Termix VX Compact 28 HWP
5.0 Aufbau
5.1 Aufbau

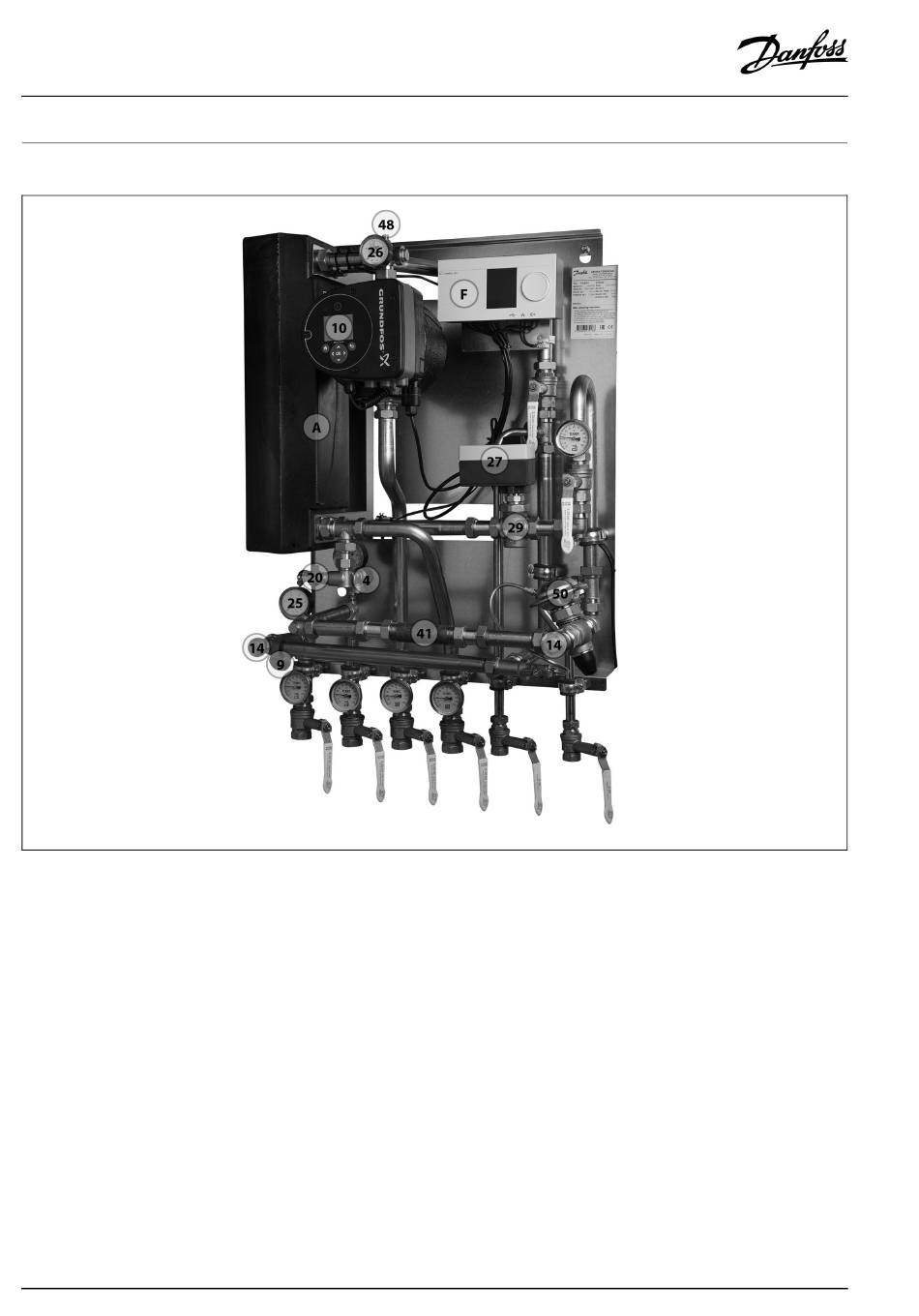

Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen.
Beschreibung der Konstruktion
A Wärmeübertrager, HE
F
Elektronischer Regler
4
Sicherheitsventil, HE
9
Schmutzfänger
10 | © Danfoss | 2019.05
10 Umwälzpumpe
14 Tauchrohr, Wärmemengenzähler
20 Füll-/Ablaufhahn
25 Manometer mit Kugelhahn
26 Manometer, HE
27 Stellantrieb, HE
29 Elektrischer Stellantrieb mit Durchgangsventil
41 Passstück, Wärmemengenzähler
48 Entlüfter, manuell
50 Differenzdruckregler mit Volumenstrombegrenzung
VI.JV.D3.03 / LTY42362
