EX-1116HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

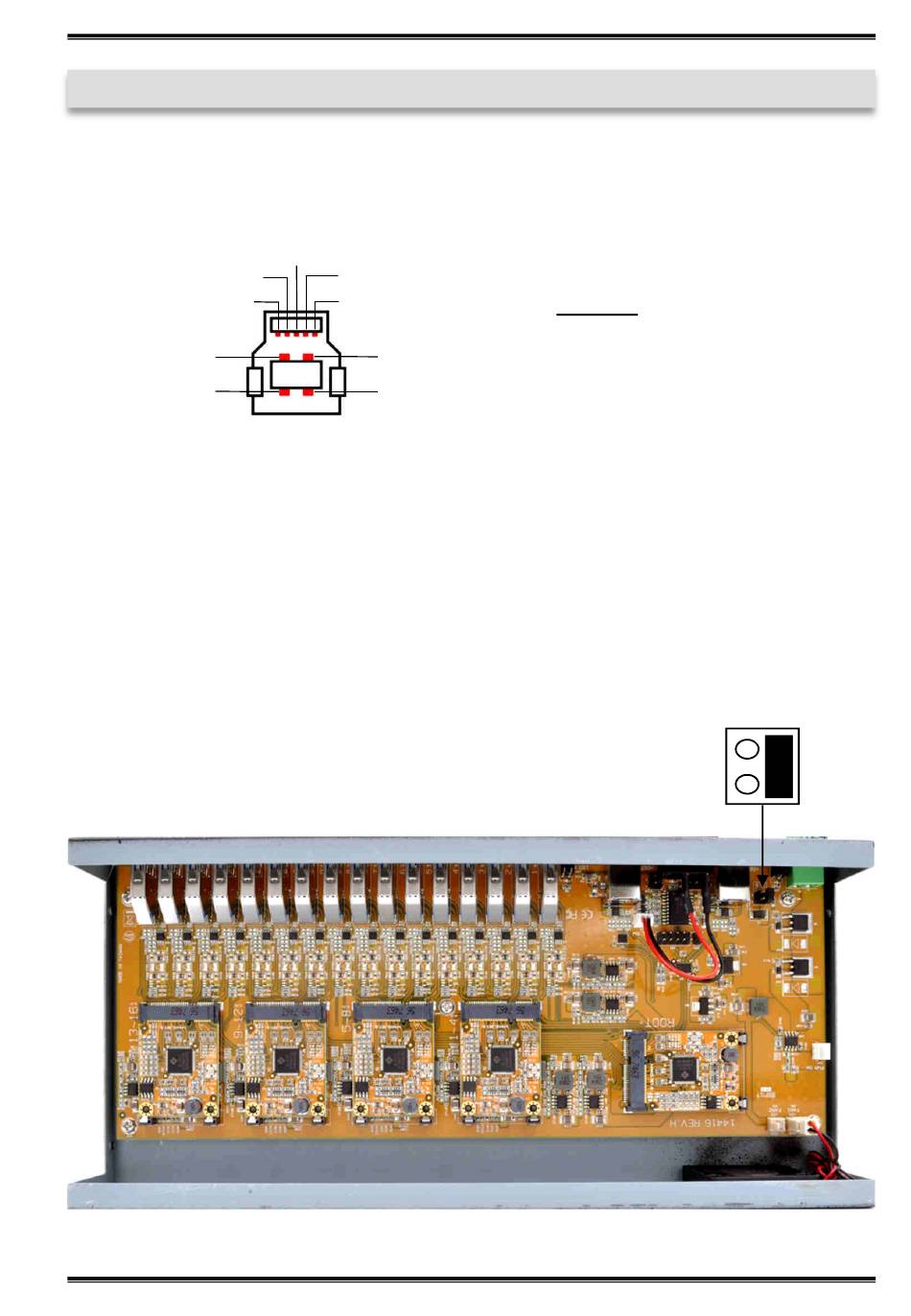

3.3 Jumper Einstellungen

Die EX-1116HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber
die Möglichkeit die EX-1116HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu
erst das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie
den Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende
Abbildung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
5
Deutsch
ENA DIS
JP1
