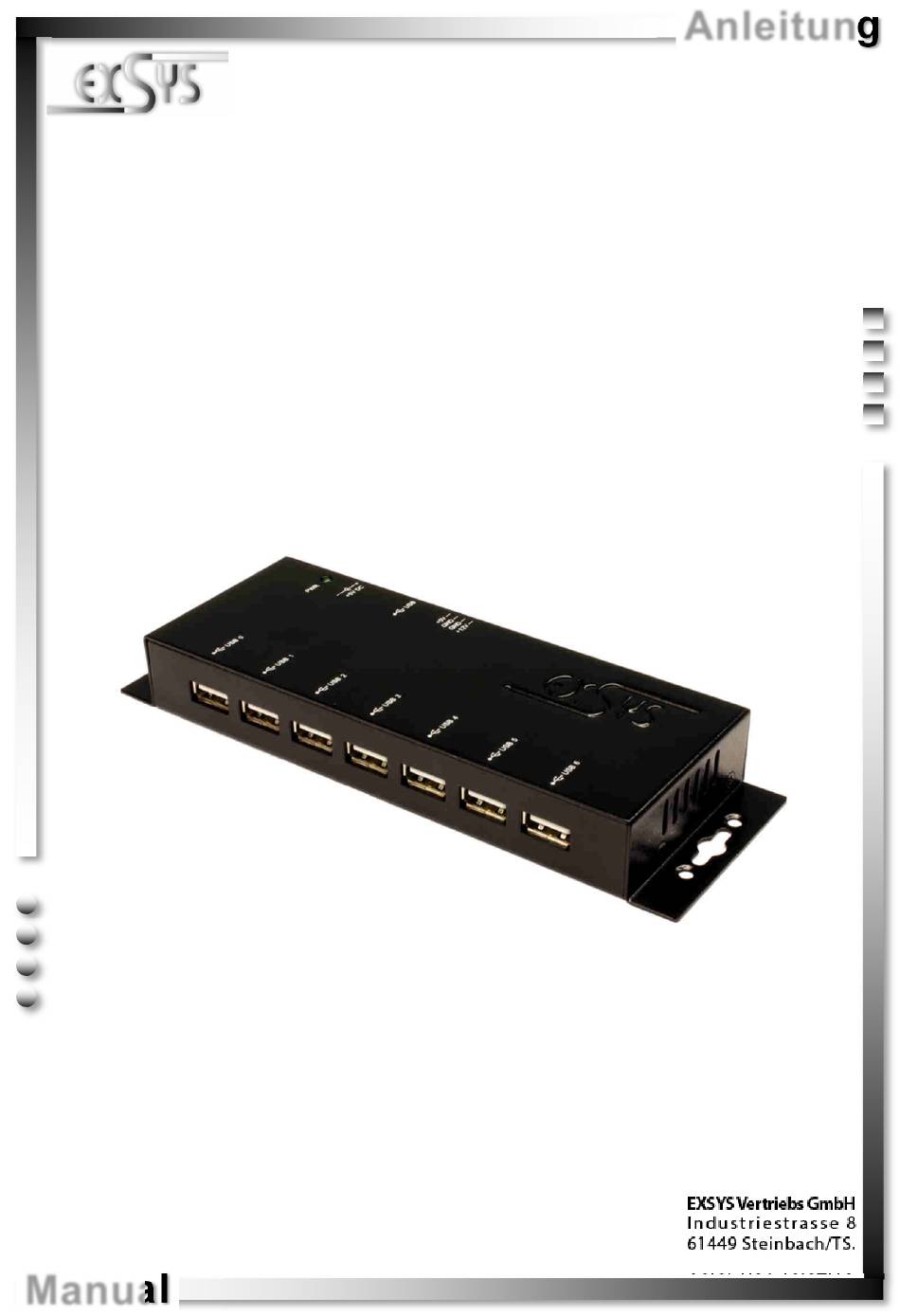

- Seite 1 Anleitung EX-1178S 7 Port USB 2.0 Metall HUB mit 15KV ESD Überspannungsschutz 7 Port USB 2.0 Metal HUB with 15KV ESD Surge Protection Vers. 1.0 / 15.02.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ······································································································ 9 3.2 Connections ·························································································· 9-10 3.3 Jumper Settings ························································································ 10 Hardware Installation ··········································································· 11 Driver Installation ················································································ 11 Cleaning ··························································································· 11 Technical Information ·········································································· 12 Technical Drawing ·············································································· 12 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1178S ist ein USB 2.0 Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Durch die Stromversorgung über die 5V Buchse oder des 4 Pin 5V Floppy Anschluss, werden an jedem Port die vollen 500mA zur Verfügung... -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
4 Pin Floppy Anschluss: 1 +5V Bitte auf die richtige Polarität achten! Der 12V Pin ist nicht belegt! 2 GND 3 GND Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken! 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
DATA- 3.3 Jumper Einstellungen Die EX-1178S wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1178S auf der Datenleitung zum PC sprich die USB B-Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 6: Hardware Installation
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1178S automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen- de Einträge sehen:... -
Seite 7: Technische Daten
Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 Volt Abmessung: 178,40 x 59,50 x 23,20 mm Gewicht: 500g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Description

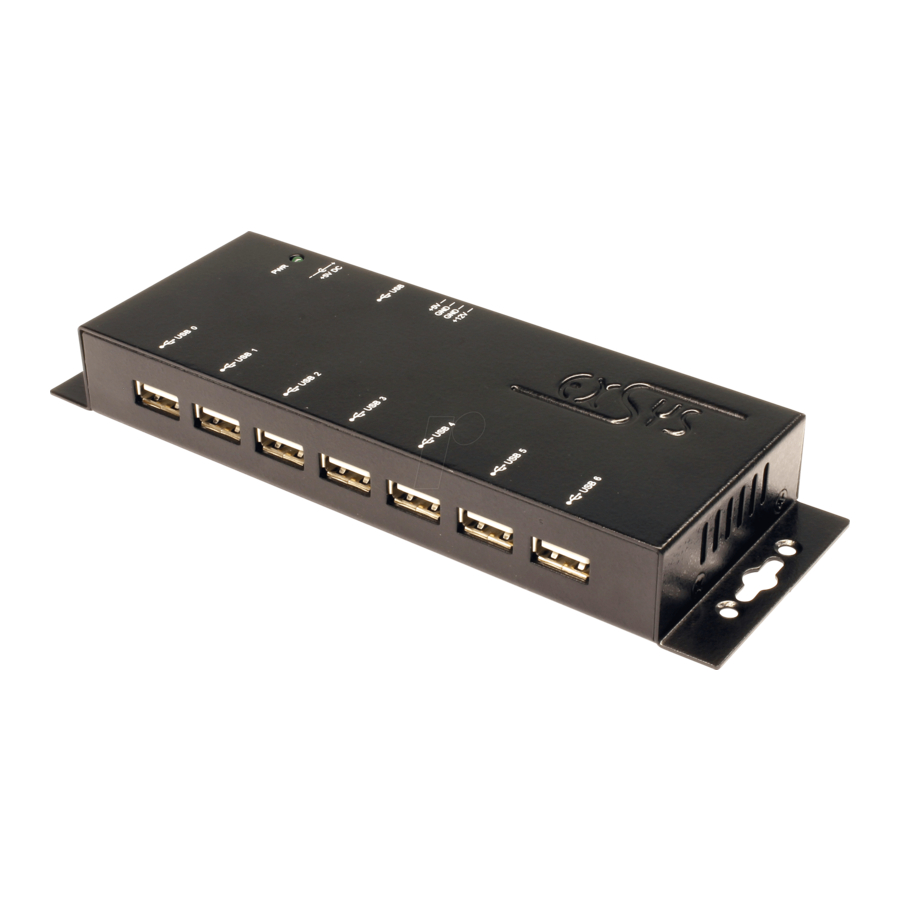

EX-1178S 1. Description The EX-1178S is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-1178S provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. The power over the 5V connector or the 4 Pin 5V Floppy Connector provides a maximum of power on each USB port of 500mA. -
Seite 9: Layout, Connections & Jumper Settings
Please pay attention to the correct polarity! The 12V Pin isn‘t used! 2 GND 3 GND Never connect or release the plug while the PC power is on! 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Jumper Settings
Signal DATA+ DATA- 3.3 Jumper Settings The EX-1178S will be delivered with the setting Bus-Power. But you have the possibil- ity to cut the power at the data line. For this you open the case with the four screws on both sides. -
Seite 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Technical Information
Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +5 Volt Size: 178,40 x 59,50 x 23,20 mm Weight: 500g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
