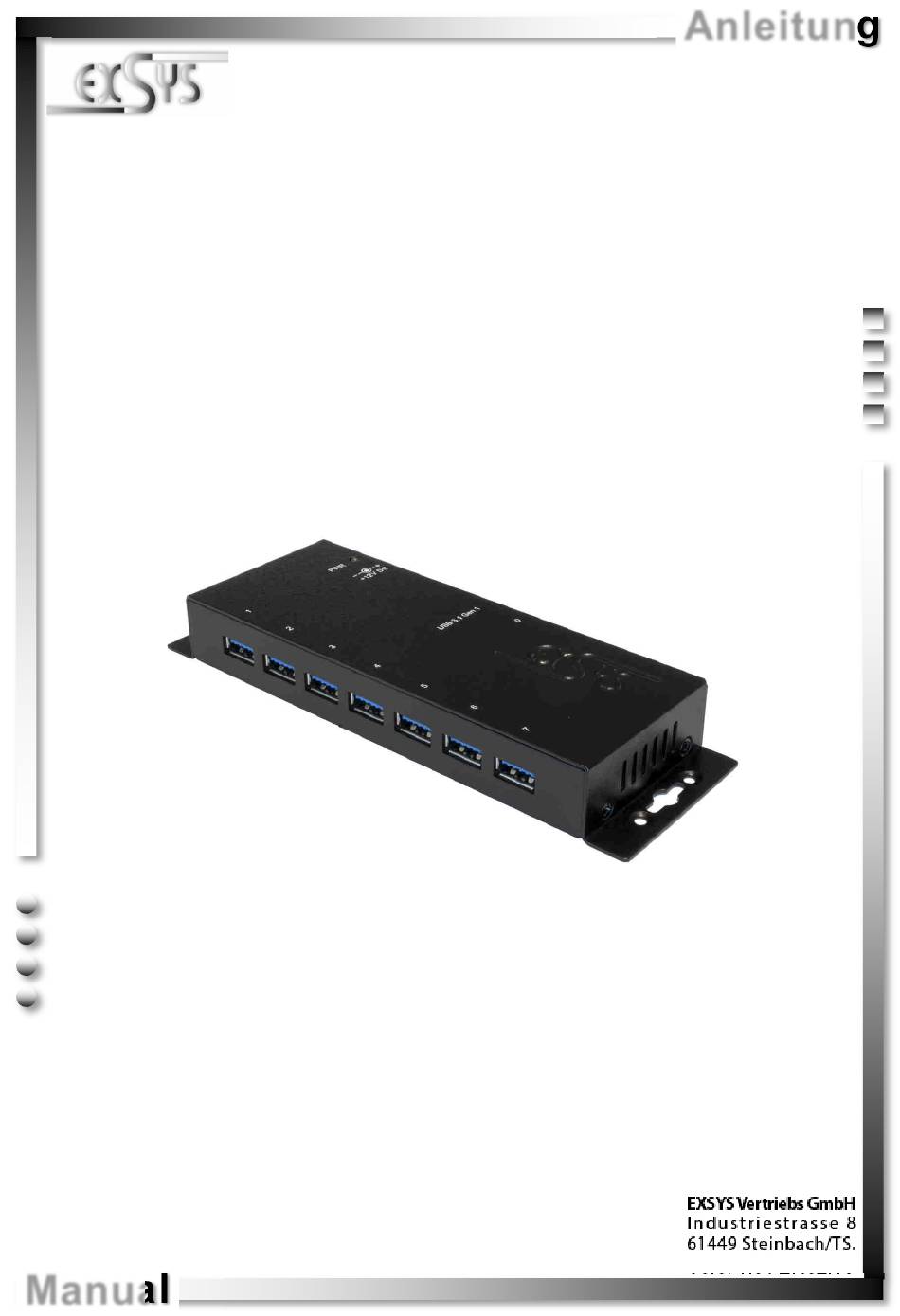

- Seite 1 Anleitung EX-1188HMS-2 7 Port USB 3.1 (Gen1) Metall HUB mit 15KV ESD Überspannungsschutz 7 Port USB 3.1 (Gen1) Metal HUB with 15KV ESD Surge Protection Vers. 1.0 / 27.02.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ······································································································ 9 3.2 Connections ·························································································· 9-10 3.3 Jumper Settings ························································································ 10 Hardware Installation ··········································································· 11 Driver Installation ················································································ 11 Cleaning ··························································································· 11 Technical Information ·········································································· 12 Technical Drawing ·············································································· 12 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1188HMS-2 ist ein USB 3.1 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Durch die Stromversorgung über die 12V Buchse werden an jedem Port die vollen 900mA zur Verfügung gestellt. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Upstream B-Buchse Betriebs LED 12V Buchse für im Lieferumfang enthaltenem Netzteil 7x USB 3.1 (Gen1) Downstream A-Buchse 3.2 Anschlüsse 12V Buchse: ACHTUNG!!! Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
3.3 Jumper Einstellungen Die EX-1188HMS-2 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1188HMS-2 auf der Datenleitung zum PC sprich die USB B- Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 6: Hardware Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 7: Technische Daten
Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +12 Volt Abmessung: 178,40 x 58,50 x 23,20 mm Gewicht: 800g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Description

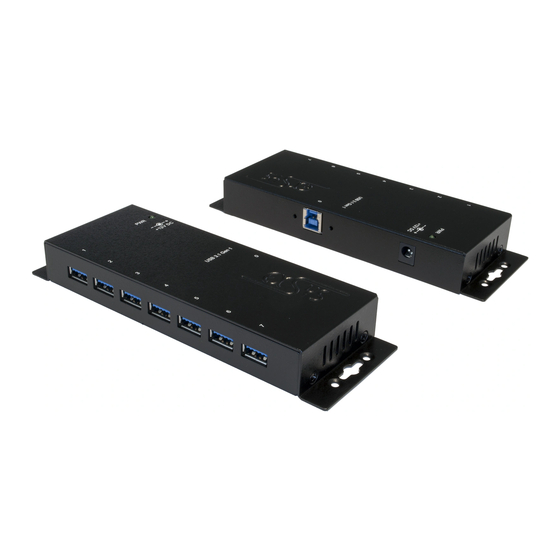

EX-1188HMS-2 1. Description The EX-1188HMS-2 is a plug & play high-speed USB 3.1 (Gen1) metal hub for 7 USB devices. The EX-1188HMS-2 provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. Via a external power supply it is possi- ble to provide a maximum of 900mA on each USB port. -
Seite 9: Layout, Connections & Jumper Settings
Power LED 12V Connector for included external Power Supply 7x USB 3.1 (Gen1) Downstream A-Port 3.2 Connections 12V Connector: ATTENTION!!! Use only with Power Supply which is included in delivery! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Jumper Settings
Never plug in with force VBus or in wrong direction. 3.3 Jumper Settings The EX-1188HMS-2 will be delivered with the setting Bus-Power. But you have the possibility to cut the power at the data line. For this you open the case with the four screws on both sides. -
Seite 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Technical Information
Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +12 Volt Size: 178,40 x 58,50 x 23,20 mm Weight: 800g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
