3. Aufbau, Anschlüsse & Jumper Einstellungen

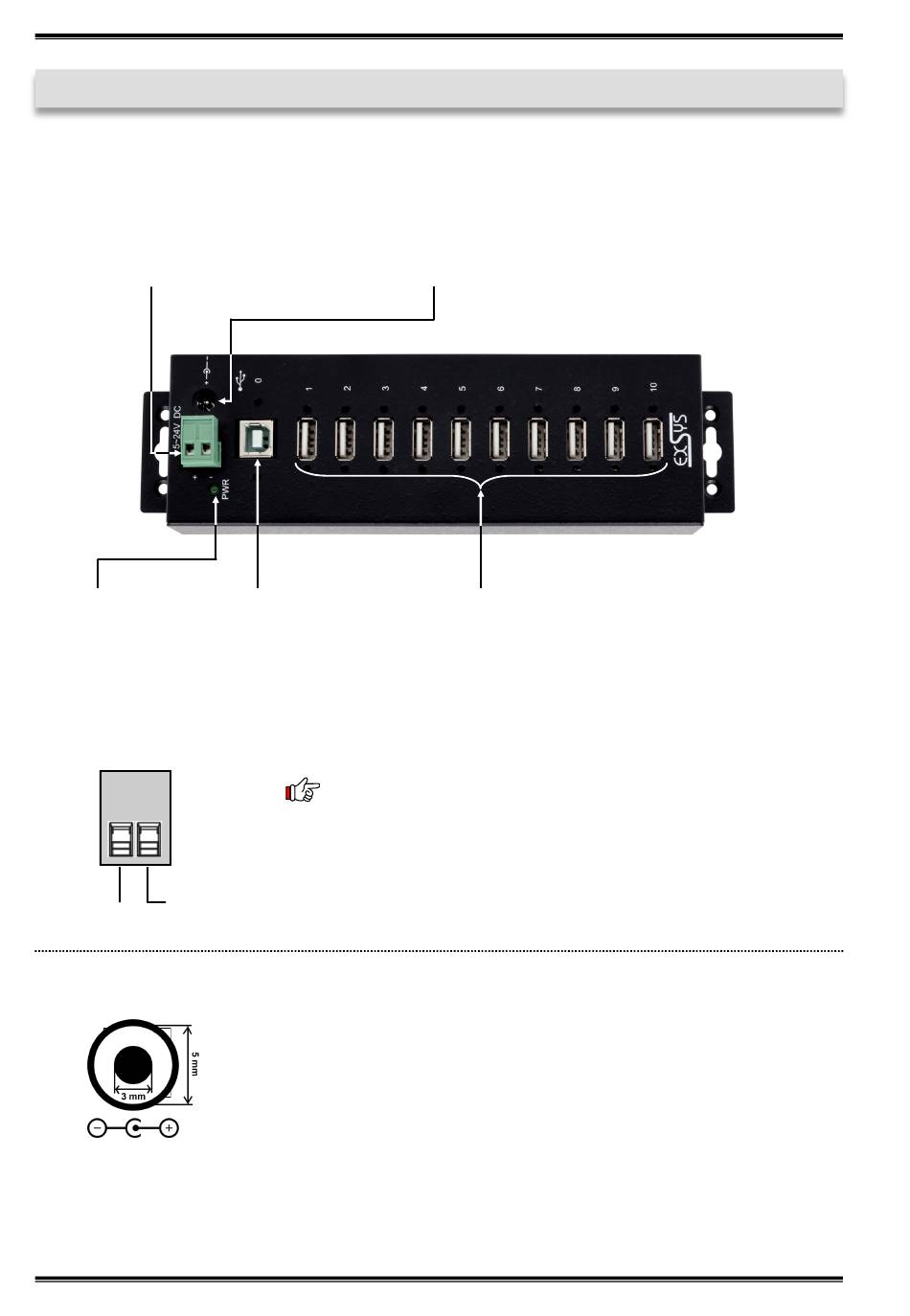

3.1 Aufbau

Vorderseite:
5-24V T-Block für
optional erhältliches Netzteil
Betriebs LED
Upstream B-Buchse
3.2 Anschlüsse
+5V bis +24V T-Block:
GND (Ground)
+5V - 24V
+5V bis +24V DC-Buchse:
© Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved
5-24V DC-Buchse für optional
erhältliches Netzteil
1x USB 2.0
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Stecker niemals mit Gewalt einstecken!
Verwenden Sie ausschließlich ein in Spannung und
Polarität kompatibles Netzteil!
10x USB 2.0
Downstream A-Buchse
4
EX-1170HMVS
