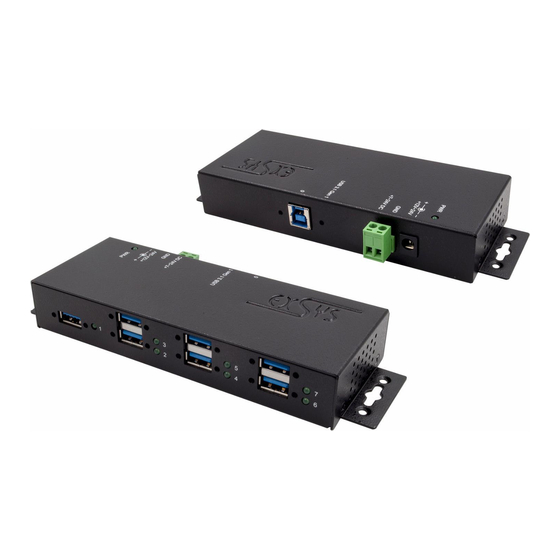

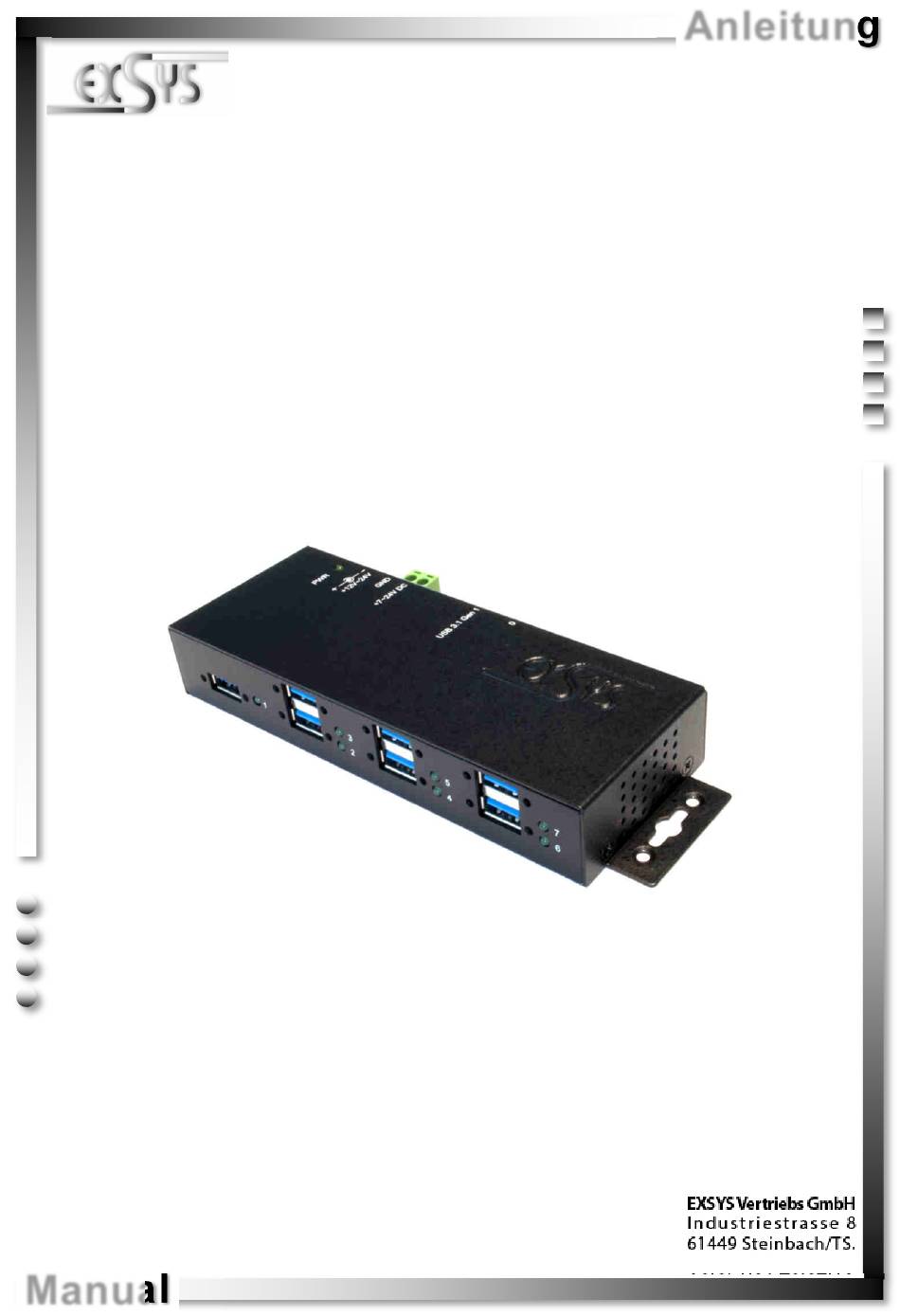

- Seite 1 Anleitung EX-1189HMVS-2 7 Port USB 3.1 (Gen1) Metall HUB mit 1,5A Strom pro Port und 15KV ESD Überspannungsschutz 7 Port USB 3.1 (Gen1) Metal HUB with 1,5A power for each port and 15KV ESD Surge Protection Vers. 1.0 / 25.02.18...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 10 3.2 Connections ························································································ 10-11 3.3 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1189HMVS-2 ist ein USB 3.1 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Jeder Anschluss an der EX-1189HMVS- 2 ist zusätzlich verschraubbar. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Downstream A-Buchse für jeden Port 3.2 Anschlüsse +7V - 24V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse
StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. USB 3.1 (Gen1) B-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit VBus Gewalt einstecken. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Jumper Einstellungen
3.3 Jumper Einstellungen Der EX-1189HMVS-2 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1189HMVS-2 auf der Datenleitung zum PC sprich die USB B- Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 7: Hardware Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Technische Daten
-20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt & +12 bis +24 Volt Abmessung: 178,60 x 59,50 x 25,45 mm Gewicht: 860g 8. Technische Zeichnung Demnächst verfügbar! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description
English 1. Description The EX-1189HMVS-2 is a plug & play high-speed USB 3.1 (Gen1) metal hub for 7 USB devices. The EX-1189HMVS-2 provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. All ports can fix with screw lock. -
Seite 10: Layout, Connections & Jumper Settings
7x USB 3.1 (Gen1) Status LED Downstream A-Port for each Port 3.2 Connections +7V - 24V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Connections
Never plug in with force or in wrong direction. USB 3.1 (Gen1) B-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. VBus © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Jumper Settings
EX-1189HMVS-2 3. Layout, Connections & Jumper Settings 3.3 Jumper Settings The EX-1189HMVS-2 will be delivered with the setting Bus-Power. But you have the possibility to cut the power at the data line. For this you open the case with the four screws on both sides. -
Seite 13: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
English EX-1189HMVS-2 7. Technical Information Chip-Set: Genesys Data Transfer Rate: 5Gbit/s Connectors: 7x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port, 1x Terminal Block 7-24V, 1x 12-24V Connector Hardware System: USB 1.1, 2.0, 3.0 & 3.1 Operating System: All Operating Systems Operating Temperature: 32°F to 131°Fahrenheit...
