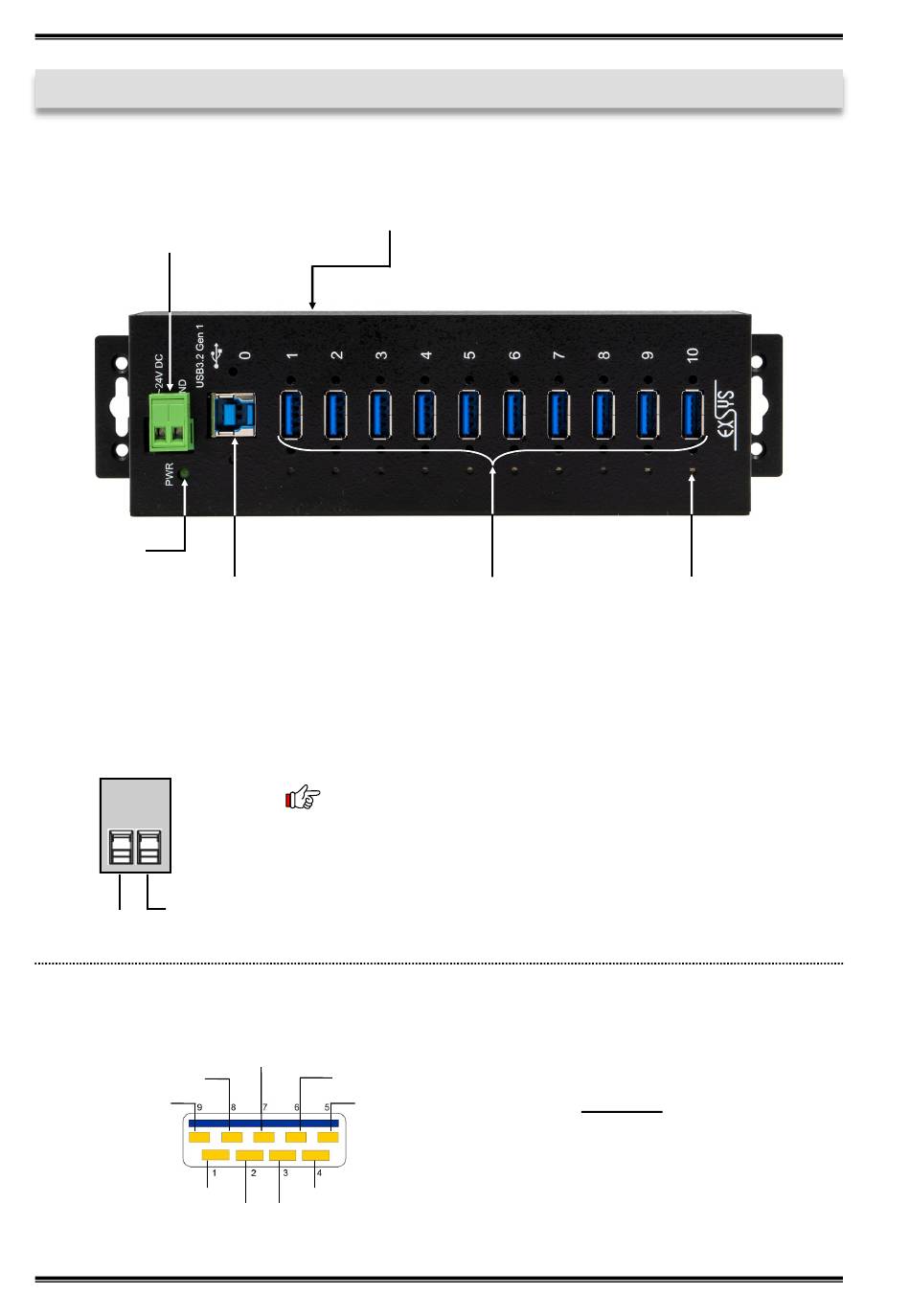

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.1 Aufbau
7-24V T-Block für
optionales externes Netzteil
Betriebs LED
1x USB 3.2 (Gen1)
Upstream B-Buchse
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
USB 3.2 (Gen1) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
Reset Knopf
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D-
D+
10x USB 3.2 (Gen1)
Downstream A-Buchse
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
4
EX-1510HMVS
Status LED für den
jeweiligen Port
Achtung!
