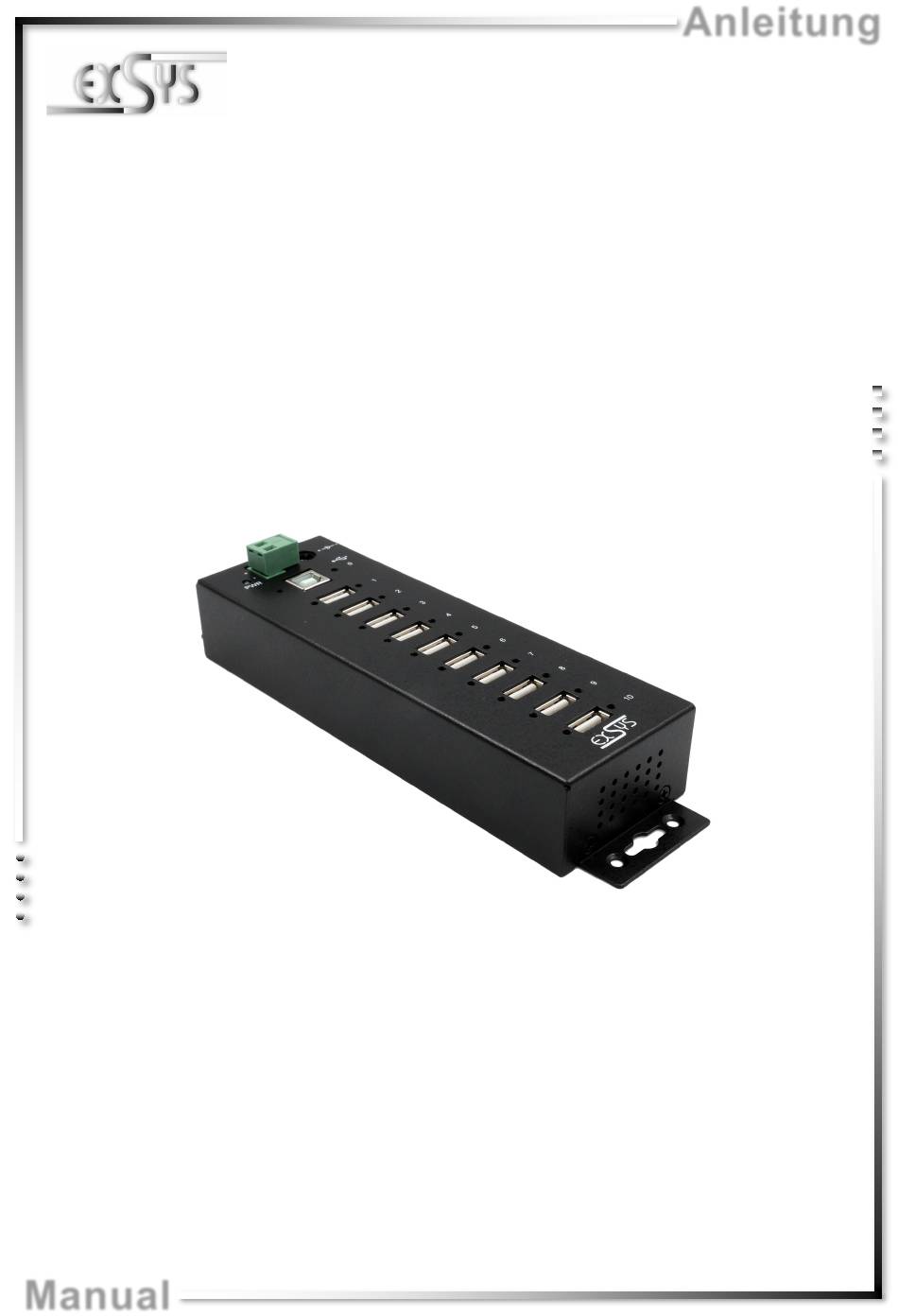

Exsys EX-1170HMVS Anleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
15KV ESD Überspannungsschutz für Tragschiene
Manual
EX-1170HMVS
10-Port USB 2.0 Metall HUB mit
10-Port USB 2.0 Metal HUB with
15KV ESD Surge Protection for DIN-Rail
Anleitung
Germany:
Switzerland:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.de
www.exsys.ch
Vers. 1.0 / 04.07.23
Inhaltsverzeichnis
Verwandte Anleitungen für Exsys EX-1170HMVS
Inhaltszusammenfassung für Exsys EX-1170HMVS
- Seite 1 10-Port USB 2.0 Metall HUB mit 15KV ESD Überspannungsschutz für Tragschiene 10-Port USB 2.0 Metal HUB with 15KV ESD Surge Protection for DIN-Rail Germany: Switzerland: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH Industriestrasse 8 Dübendorfstrasse 17 61449 Steinbach 8602 Wangen www.exsys.de www.exsys.ch...
-
Seite 2: Inhaltsverzeichnis
Layout, Connections & Jumper Settings ··························································· 10-11 Layout ·······················································································································10 Connections ·········································································································· 10-11 Jumper Settings ··········································································································11 Hardware Installation ························································································· 12 Driver Installation ······························································································ 13 Cleaning ········································································································· 13 Technical Information ························································································ 14 Technical Drawing ···························································································· 14 © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
• Alle Anschlüsse sind verschraubbar • 15KV ESD Überspannungsschutz • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-1170HMVS an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-1170HMVS • USB 2.0 Kabel (verschraubbar) (EX-K1542V) • DIN-Rail Kit (EX-6095) •... -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +5V - 24V +5V bis +24V DC-Buchse: ACHTUNG!!! Nur zur Verwendung mit optional erhältlichem Netzteil! USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
Der EX-1170HMVS wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1170HMVS auf der Datenleitung zum PC sprich die USB B-Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öff- nen. -
Seite 6: Hardware Installation
Ihnen nur eine generelle Anleitung zum Einbau des EX-1170HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1170HMVS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene. -
Seite 7: Treiber Installation
EX-1170HMVS Deutsch 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1170HMVS auto- matisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag sehen: Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert. -
Seite 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 bis +24 Volt Abmessung: 198,00 x 55,00 x 39,98 mm Gewicht: 607g 8. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved...
