Exsys EX-6685HMV Bedienungsanleitung

EX- EX EX - - 6685HMV 6685HMV 6685HMV

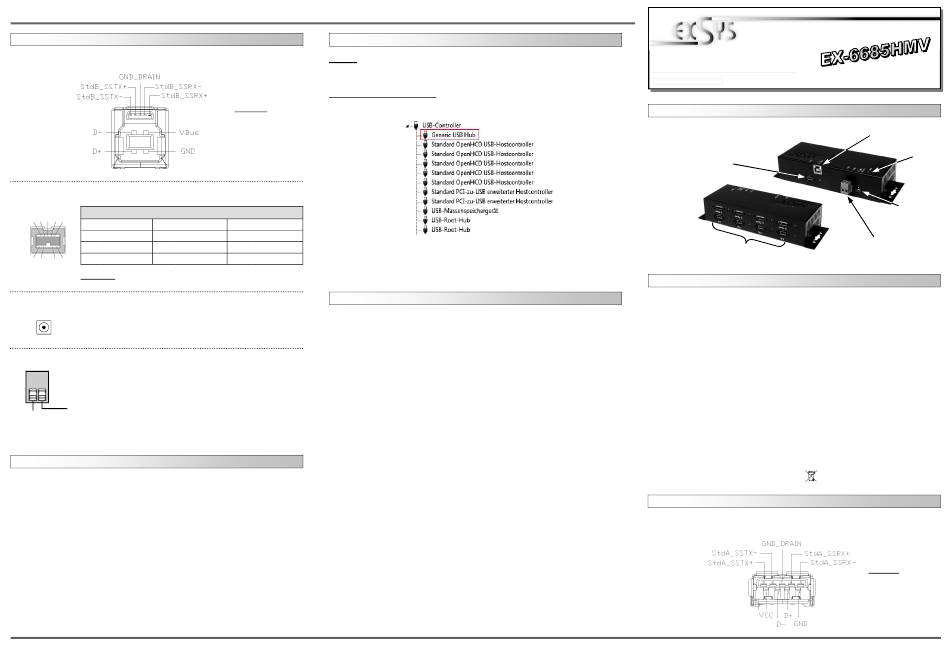

CONNECTORS
USB 3.0 B-Port:
FireWire IEEE1394b:
IEEE1394b 9Pin Port
9 8 7 6 5
Pin Signal Pin
1 TPB- 4
2 TPB+ 5 TPA (R)
3 TPA- 6
1 2 3 4
Attention! Never plug in with force or in wrong direction.
12 Volt Connector:
ATTENTION!!!
Use only with power supply which is included in delivery!
+12V T-Block:
ATTENTION!!!
Never connect power to GND it will destroy your Hardware!!!
GND (Ground)
+12V
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-6685HMV. Please refer your computer's reference manual
whenever in doubt.
1. Connect the USB cable and FireWire cable to the appropriate ports at the Hub.
2. Connect the included power supply to the 12V DC Connector or connect the op-
tional power supply to the terminal block at the Hub.
3. Now connect the other end from the USB cable (A-Plug) and the other to the end of
the FireWire cable to the appropriate ports at your PC.
5
All manuals and user guides at all-guides.com
English English English EX EX- EX - - 6685HMV 6685HMV 6685HMV
DRIVER INSTALLATION
All OS
After the hardware installation, the operating system will recognize the device automati-
cally and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager< . Now you should see at „USB-Controller" the following
Attention!
new entry's:
Never plug in with
force or in wrong
direction.
Signal Pin Signal
TPA+ 7 SC
8 POWER
If you see this or a similar information the device is installed correctly.
GND 9 TPB (R)
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
English English English
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-6685HMV ist ein USB 3.0 HUB für bis zu 4 Endgeräte & FireWire IEEE1394b
HUB für bis zu 4 Endgeräte. Dieser HUB ist somit eine Kombination aus USB 3.0 &
FireWire IEEE1394b Anschlüssen. Die EX-6685HMV ist mit 8 Ports für Endgeräte und 2
Ports für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse
von 1.1 bis 3.0. Durch die externe Stromversorgung per Netzteil können an jedem USB
Port 900mA zur Verfügung gestellt werden und es wird auch eine sichere Stromversor-
gung an den FireWire Ports gewährleistet. Der serielle USB 3.0 Bus unterstützt optimal
die Leistung des schnellen Genesys Chipsatz & der FireWire IEEE1394b Bus die des TI
Chipsatz. Die EX-6685HMV gewährleistet so eine sichere Datenübertragung und exzel-
lente Performance von bis zu 5Gbit/s an den USB Ports und von bis zu 800Mbit/s an
den FireWire Ports. Zusätzlich unterstützt er den self powered und bus powered Modus.
Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstel-
lungen vom System (BIOS) bzw. vom Betriebssystem automatisch vorgenommen wer-
den. Die EX-6685HMV ist zusätzlich mit einem Power Überspannungsschutz ausgestat-
tet und des weiteren besitzt er verschraubbare USB und FireWire Anschlüsse.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.0 A-Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 15.08.13
IEEE1394b Buchse
PC-Anschluss
USB 1-4 & IEEE1394b 1-4:
4 x externe USB 3.0 A-Buchse
& IEEE1394b für Endgeräte
USB 1.1, 2.0, 3.0 & FireWire IEEE1394b
Alle Betriebssysteme
4x USB 3.0 A-Buchse, 1x USB 3.0 B-Buchse, 4x IEEE1394b,
1x IEEE1394b (PC), 1x 12V Buchse, 1x T-Block 12V
EX-6685HMV, Anleitung, USB Kabel, FireWire Kabel, Netzteil
CE / FCC / RoHS / WEEE CE CE CE DE97424562 / WHQL
1
USB B-Buchse
PC-Anschluss
Betriebs LED
12V Buchse
für externes Netzteil
12V T-Block für optionales
externes Netzteil
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
