EX-1596HMVS
3. Aufbau, Anschlüsse & Jumper
3.2 Anschlüsse
USB 2.0 B-Buchse:
3.3 Jumper Einstellungen

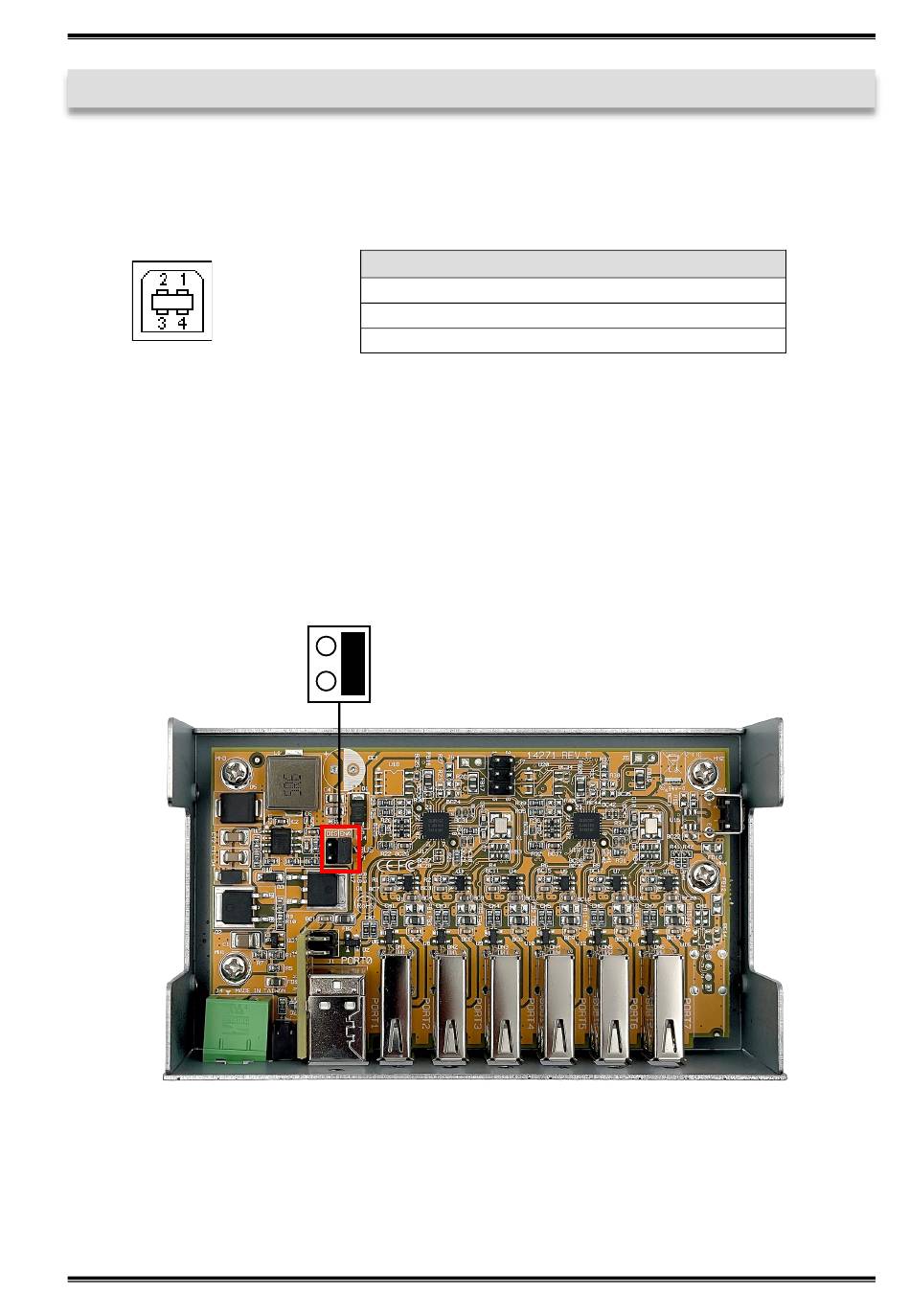

Der EX-1596HMVS wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit den Hub auf der Datenleitung vom PC (USB B-Buchse stromlos) zu machen. Dann
funktioniert der EX-1596HMVS nur, wenn eine Spannung am Terminal Block anliegt. Dafür muss
das Gehäuse mit den vier Schrauben auf den Seiten geöffnet werden. Nun kann der Jumper JP1
von ENA (Enable) auf DIS (Disable) gesetzt werden. Siehe nachfolgende Abbildung:
© Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin
1
2
DIS
ENA
JP1
Signal
Pin
VCC
3
DATA-
4
5
Deutsch
Signal
DATA+
GND
