Inhaltszusammenfassung für Exsys EX-1116HMVS

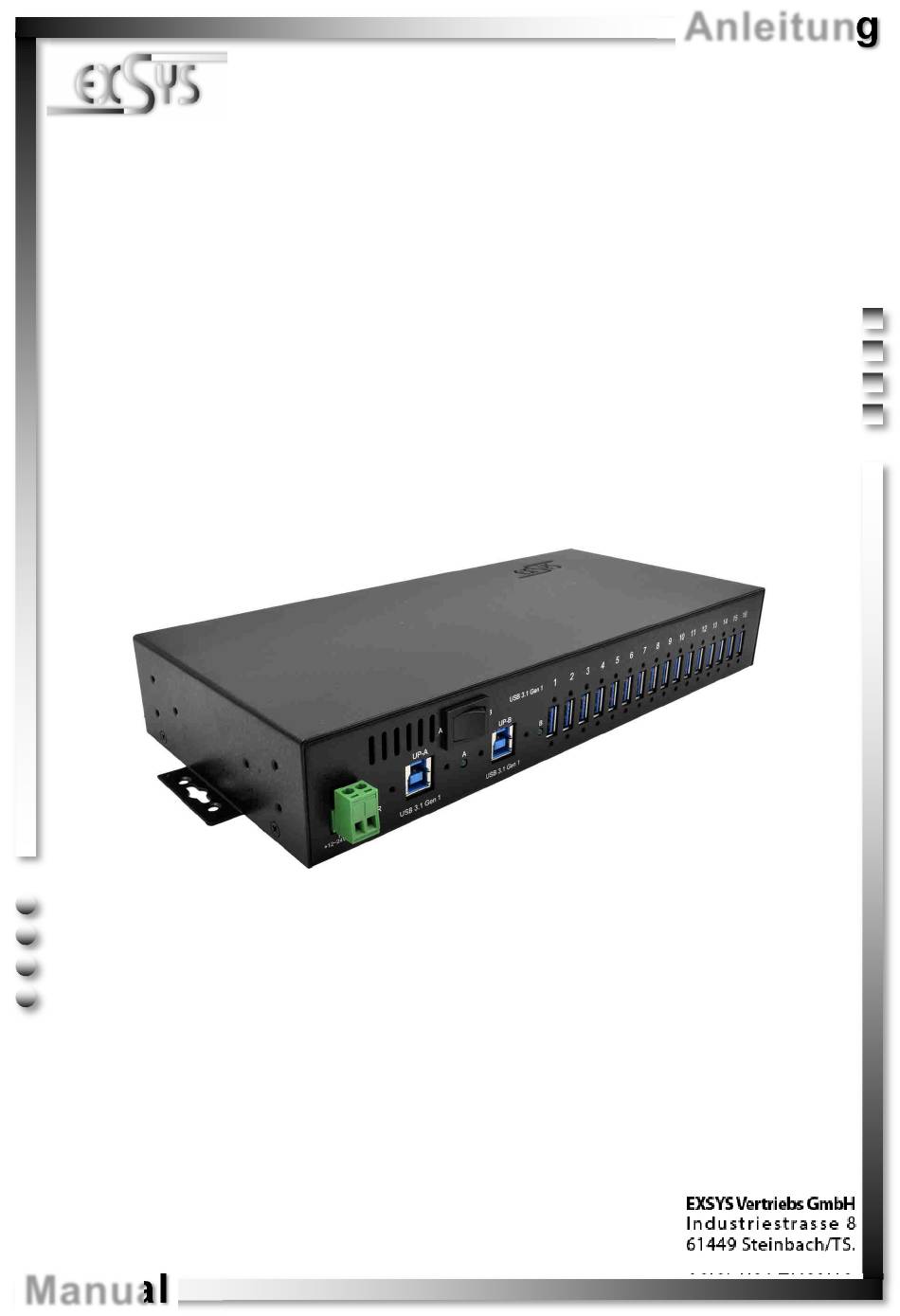

- Seite 1 Anleitung EX-1116HMVS 16 Port USB 3.1 (Gen1) Metall HUB mit 1,5A Strom pro Port und 15KV ESD Überspannungsschutz 16 Port USB 3.1 (Gen1) Metal HUB with 1,5A power for each port and 15KV ESD Surge Protection Vers. 1.0 / 27.09.18...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 11 3.2 Connections ························································································ 10-11 3.3 Jumper Settings ························································································ 11 Hardware Installation ··········································································· 12 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung

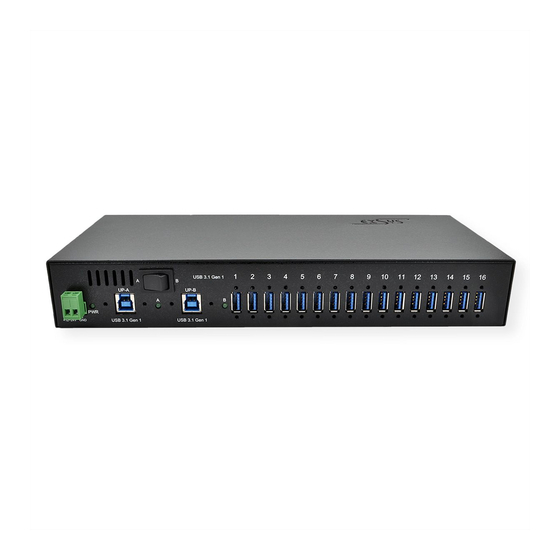

Deutsch 1. Beschreibung Der EX-1116HMVS ist ein USB 3.1 (Gen1) Metall HUB für bis zu 16 Endgeräte. Der Hub ist mit 16 USB A-Buchsen für Endgeräte und 2 USB B-Buchse für den Anschluss an die PC‘s ausgestattet. Mittels des Kippschalters wählt man welche USB B-Buchse auf die angeschlossenen Endgeräte zugreift. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +12V - 24V USB 3.1 (Gen1) A-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
3.3 Jumper Einstellungen Die EX-1116HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1116HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. -
Seite 6: Hardware Installation
1116HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1116HMVS an die Wand oder mit dem mitgelieferten DIN- Rail Kit auf einer Tragschiene oder mit den Wandmontagewinkel in einem 19“ Rack. DIN-Rail Clip... -
Seite 7: Treiber Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +12 bis +24 Volt Abmessung: 308,00 x 130,00 x 44,00 mm Gewicht: 1800g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description
English 1. Description The EX-1116HMVS is a plug & play high-speed USB 3.1 (Gen1) metal hub for 16 USB devices. The EX-1116HMVS provides 16 USB A-Ports for devices and 2 USB B-Ports for the PC’s. With the toggle switch you select which USB B-Port accesses to the connected devices. -
Seite 10: Layout, Connections & Jumper Settings
Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +12V - 24V USB 3.1 (Gen1) A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Layout
The EX-1116HMVS comes with the setting Self-Power. You also have the possibility the EX-1116HMVS to supply Bus-Power. For this you open the case with the two screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable). -
Seite 12: Hardware Installation
2. Connect the USB 3.1(Gen1) cable with the selected USB 3.0/3.1(Gen1) Upstream B- Port at the EX-1116HMVS and set the toggle switch to the position of the USB B-Port. 3. Connect the optional power supply to the Terminal Block at the Hub. -
Seite 13: Driver Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +12 to +24 Volt Size: 308,00 x 130,00 x 44,00 mm Weight: 1800g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
