EX-1163HMS-WT
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 B-Buchse:

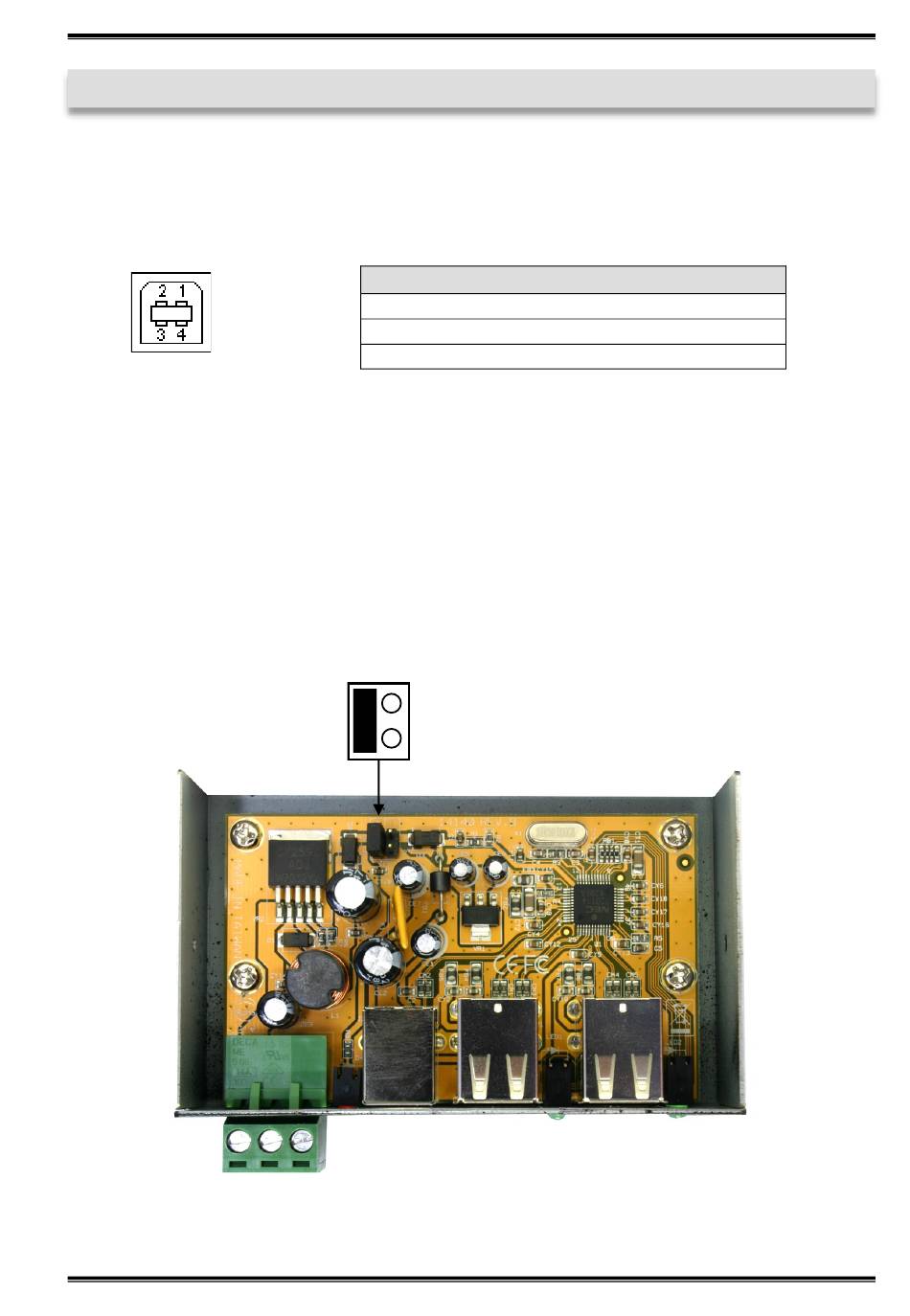

3.3 Jumper Einstellungen
Der EX-1163HMS-WT wird mit der Einstellung Self-Power ausgeliefert, d.h. er funktioniert nur,
wenn eine Spannung am Terminal Block anliegt. Mit dem internen Jumper JP1 besteht die
Möglichkeit den Hub über den USB-Bus zu betreiben (Bus-Power). Dafür öffnen Sie das
Gehäuse mit den zwei seitlichen Schrauben. Nun kann der Jumper JP1 von T (Terminal Block)
auf U (USB) gesetzt werden.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
T
U
JP1
5
Pin
Signal
3
DATA+
4
GND
