Anleitung
EX-1110HMVS-WT
10-Port USB 3.2 Gen 1 Metall HUB mit
1,5A Strom pro USB Port und
15KV ESD Überspannungsschutz für Trägerschiene
und erweitertem Temperaturbereich von -40°C bis 85°C
10-Port USB 3.2 Gen 1 Metal HUB with
1,5A power for each USB port and
15KV ESD Surge Protection for DIN-Rail
and extended Temperature Range from -40°F to 185°F
Vers. 1.1 / 31.03.22
Manual
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exsys EX-1110HMVS-WT
Inhaltszusammenfassung für Exsys EX-1110HMVS-WT

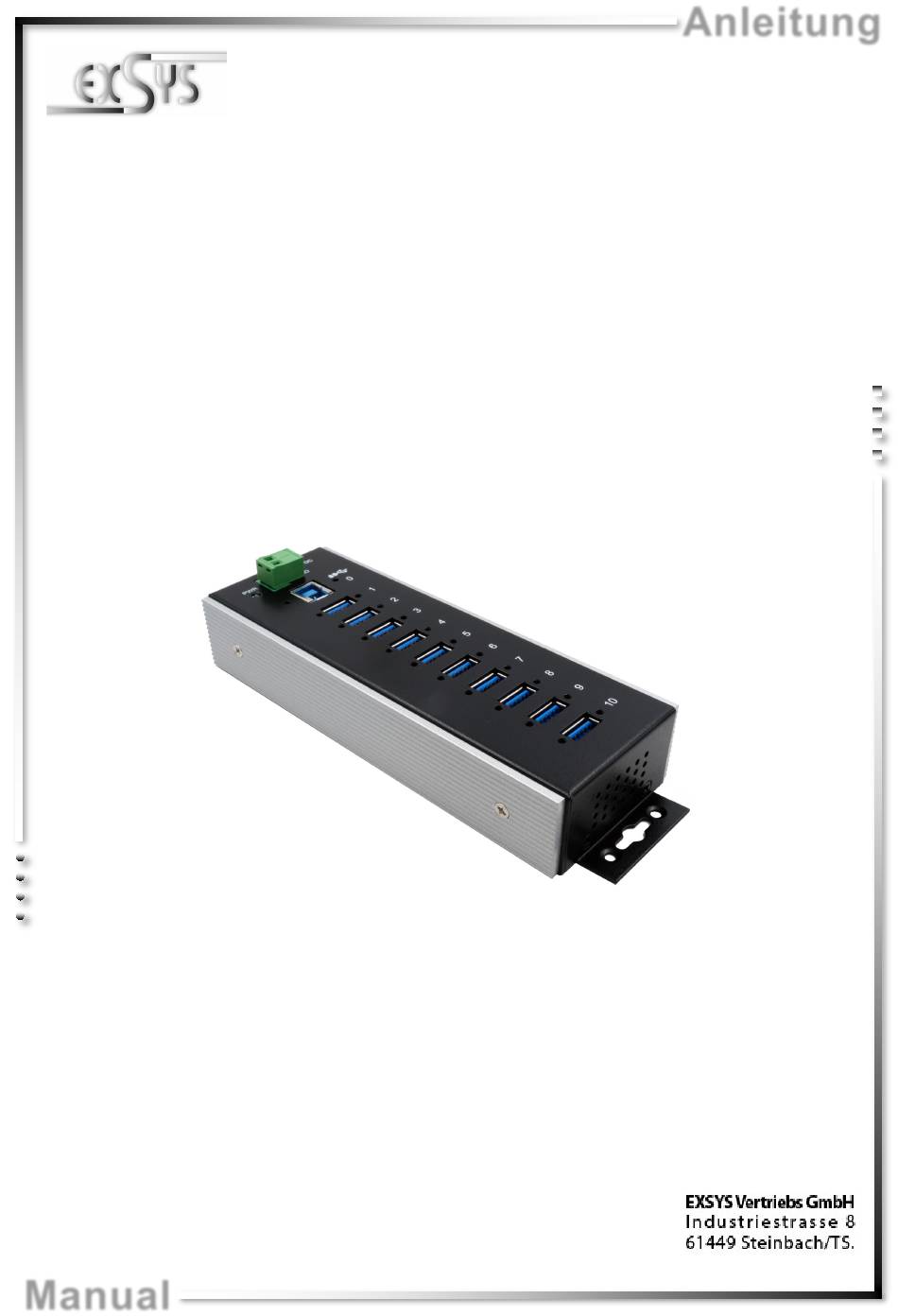

- Seite 1 Anleitung EX-1110HMVS-WT 10-Port USB 3.2 Gen 1 Metall HUB mit 1,5A Strom pro USB Port und 15KV ESD Überspannungsschutz für Trägerschiene und erweitertem Temperaturbereich von -40°C bis 85°C 10-Port USB 3.2 Gen 1 Metal HUB with 1,5A power for each USB port and 15KV ESD Surge Protection for DIN-Rail and extended Temperature Range from -40°F to 185°F...
-
Seite 2: Inhaltsverzeichnis
Layout, Connections & Jumper Settings ··························································· 10-11 Layout ·······················································································································10 Connections ·········································································································· 10-11 Jumper Settings ··········································································································11 Hardware Installation ························································································· 12 Driver Installation ······························································································ 13 Cleaning ········································································································· 13 Technical Information ························································································ 14 Technical Drawing ···························································································· 14 © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung

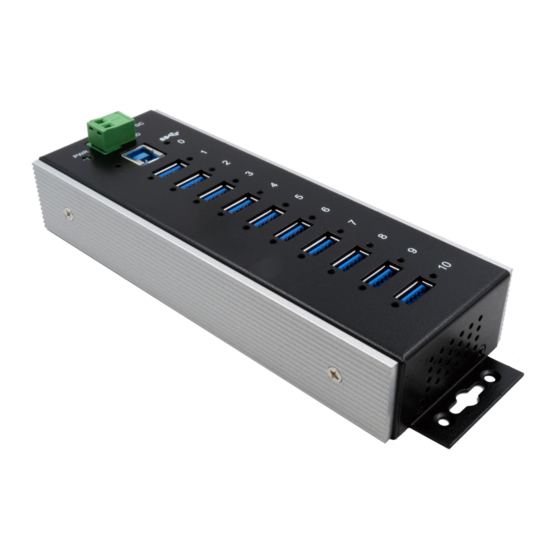

Deutsch 1. Beschreibung Der EX-1110HMVS-WT ist ein USB 3.2 Gen 1 Metall HUB für bis zu zehn Endgeräte. Der Hub ist mit 10 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Ports von 1.1 bis 3.2. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V USB 3.2 Gen 1 A-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
Der EX-1110HMVS-WT wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1110HMVS-WT auf der Datenleitung zum PC sprich die USB B-Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 6: Hardware Installation
Ihnen nur eine generelle Anleitung zum Einbau des EX-1110HMVS-WT geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1110HMVS-WT an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene. -
Seite 7: Treiber Installation
EX-1110HMVS-WT Deutsch 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1110HMVS-WT automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag sehen: Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert. -
Seite 8: Technische Daten
-40° bis 85° Celsius Lagertemperatur: -40° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 198,00 x 62,08 x 39,98 mm Gewicht: 715g 8. Technische Zeichnung © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
