4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-

schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-

1116HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung

Ihres Computersystems.

1. Installieren Sie die EX-1116HMVS an die Wand oder mit dem mitgelieferten DIN-

Rail Kit auf einer Tragschiene oder mit den Wandmontagewinkel in einem 19" Rack.

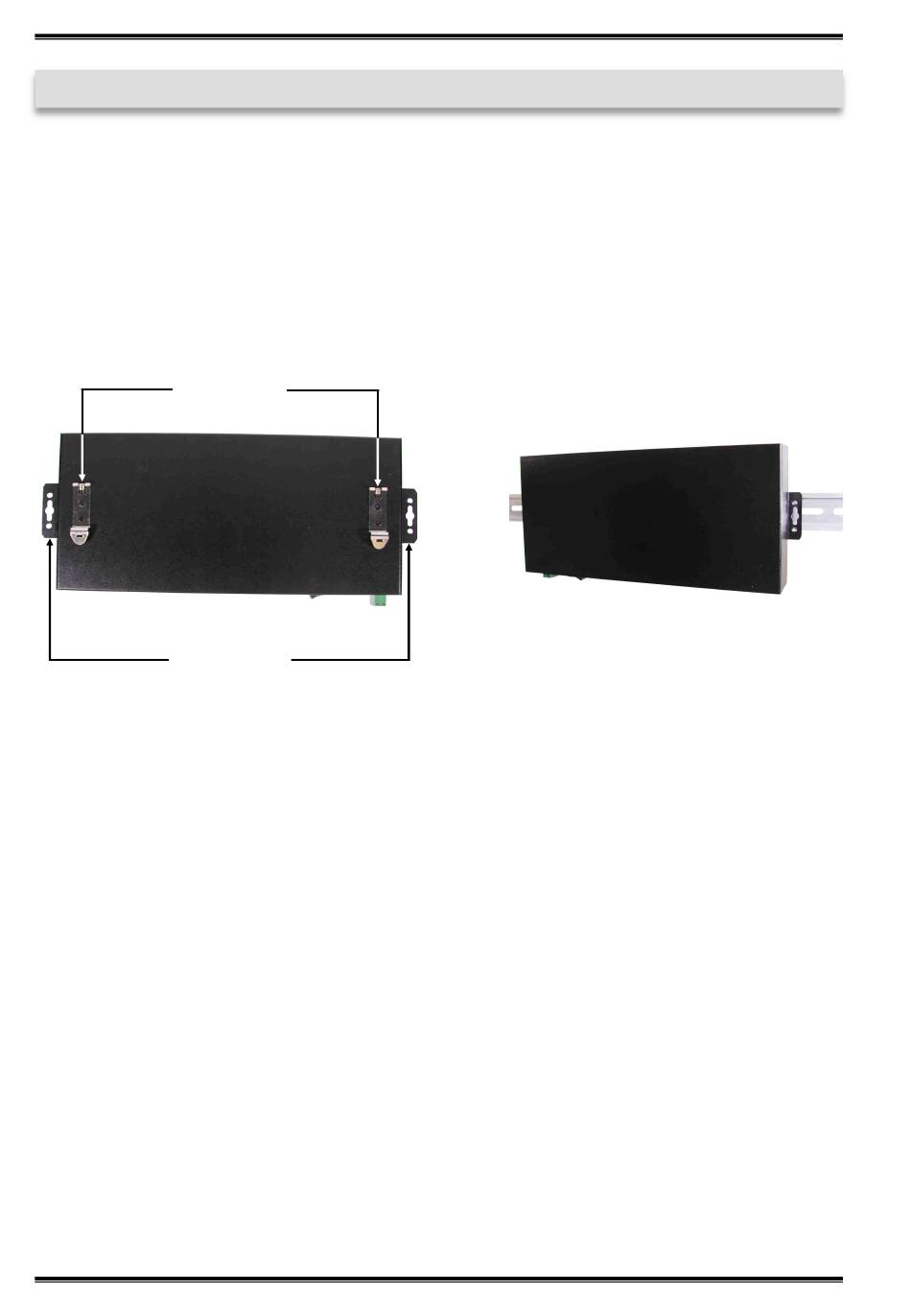

DIN-Rail Clip

Löcher für

Wandmontage

2. Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem von Ihnen ausgewähl-

ten USB 3.0/3.1(Gen1) Upstream B-Anschluss des Hubs und stellen Sie den Kipp-

schalter in die Position des aktiven USB B-Anschlusses.

3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal

Block des Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

4. Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0/3.1

(Gen1) Kabels mit der USB A-Buchse an Ihrem PC.

EX-1116HMVS

Montage an

Tragschiene
