Exsys EX-1116HMVS Bedienungsanleitung

EX EX- EX - - 1116HMVS 1116HMVS 1116HMVS

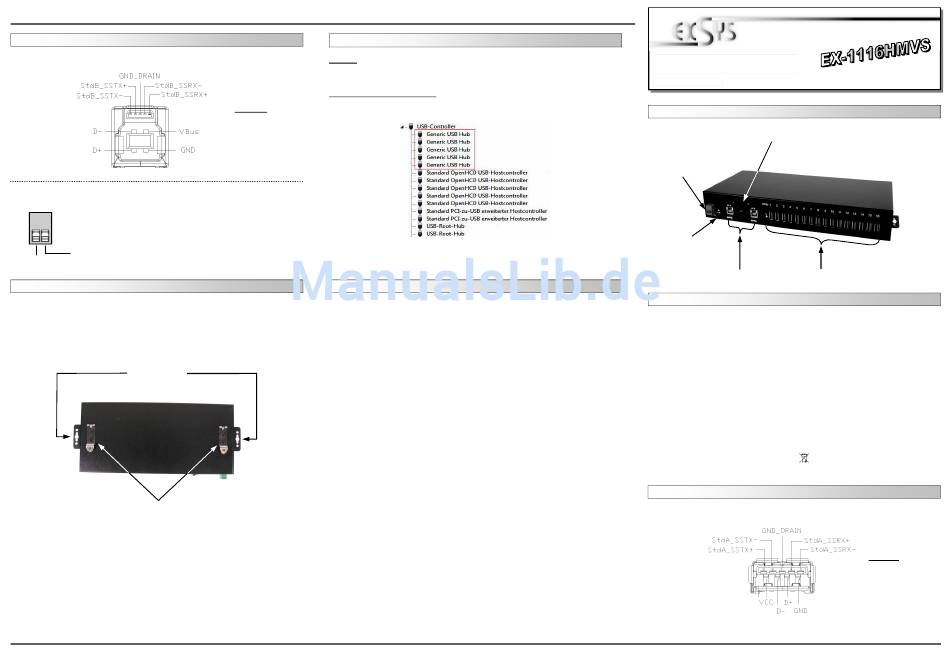

CONNECTORS
USB 3.0 B-Port:
+12V ~ 24V T-Block:
ATTENTION!!!
Never connect power to GND it will destroy your Hardware!!!
GND (Ground)
+12V ~ 24V
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1116HMVS. Please refer your computer's reference manual whenever in
doubt.
1. Mount your hub on the wall or Din Rail if required.
Holes for
Wall mounting
Din Rail Clips
2. Connect the USB 3.0 cable to the USB B-Port at the Hub.
3. Connect the optional power supply to the Terminal Block of the Hub.
4. Now connect the other end from the USB 3.0 cable (A-Plug) to the USB A-Port at your PC.
5. As a last you can choose via the switch from which upstream port you want to access the
EX-1116HMVS.
5
English English English EX- EX EX - - 1116HMVS 1116HMVS 1116HMVS
DRIVER INSTALLATION
All OS
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager< . Now you should see at „USB-Controller" the following new
Attention!
entry's:
Never plug in with
force or in wrong
direction.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Attention! Never use a moist or wet cloth for cleaning!
English English English
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-1116HMVS ist ein USB 3.0 HUB für bis zu 16 Endgeräte. Die EX-1116HMVS ist mit 16
Ports für Endgeräte und 2 Ports für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 1.1 bis 3.0. Über die externe Stromversorgung per Netzteil können an
jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.0 Bus unterstützt optimal
die Leistung des schnellen Genesys Chipsatz. Die EX-1116HMVS gewährleistet so eine siche-
re Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Er unterstützt
den self powered und bus powered Modus. Die EX-1116HMVS ist zusätzlich mit einem USB
Power Überspannungsschutz und verschraubbaren USB Ports ausgestattet. Des weiteren ist
es möglich mittels eines Schalter zu wählen, über welchen Upstream Port man auf die EX-
1116HMVS zugreift. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen,
da die Einstellungen vom System (BIOS) bzw. vom Betriebssystem automatisch vorgenommen
werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.0 A-Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 02.10.13
Schalter zur Auswahl
des Upstream Port
12-24V Terminal
Block für optionales
externes Netzteil
Betriebs LED
2x USB 3.0 16x USB 3.0
Upstream B-Buchse Downstream A-Buchse
USB 1.1, 2.0 & 3.0
Alle Betriebssysteme
16x USB 3.0 A-Buchse, 2x USB 3.0 B-Buchse, 1x T-Block 12-24V
EX-1116HMVS, Anleitung, USB 3.0 Kabel (verschraubbar),
DIN-Rail Kit
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
1
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
