Länge Der Beinstütze Einstellen; Tiefe Der Wadenplatte Einstellen - Invacare Stream Gebrauchsanweisung

VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußrasten und Beinstützen
– Vor und während jeder Fahrt muss unbedingt
darauf geachtet werden, dass die Beinstützen
weder die Schwenkräder noch den Boden
berühren.

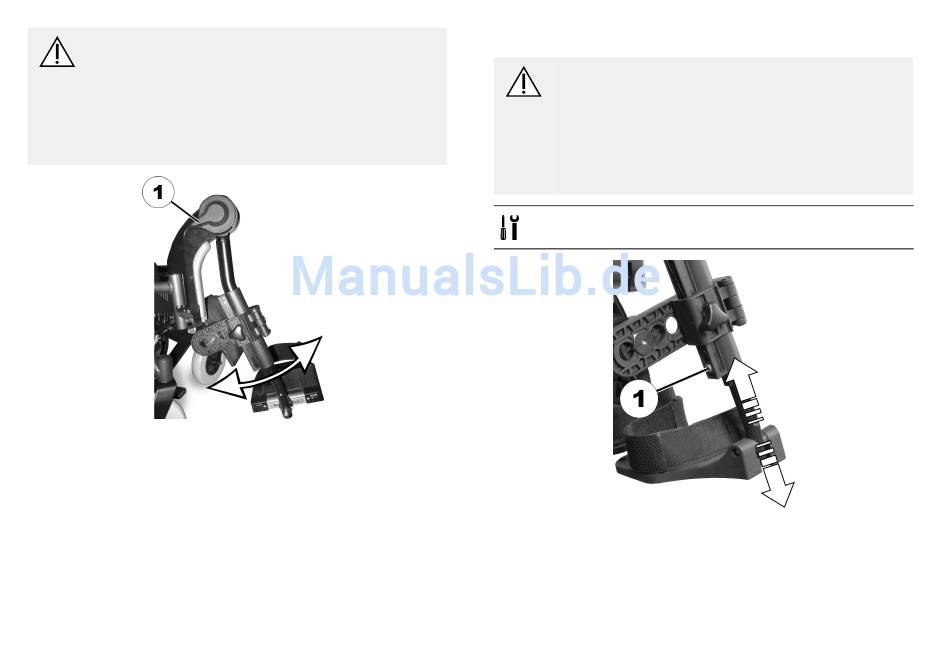

1. Entriegelungshebel (1) herunterdrücken. Beinstütze auf
den gewünschten Winkel einstellen.
2. Entriegelungshebel wieder loslassen. Die Beinstütze
rastet ein.
1529250-L
5.10.3 Länge der Beinstütze einstellen
VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußrasten und Beinstützen
– Vor und während jeder Fahrt muss unbedingt
darauf geachtet werden, dass die Beinstützen
weder die Schwenkräder noch den Boden
berühren.
• 5–mm–Innensechskantschlüssel
1. Schraube (1) mit dem Innensechskantschlüssel lösen.
2. Gewünschte Länge einstellen.
3. Schraube wieder festdrehen.

5.10.4 Tiefe der Wadenplatte einstellen

Die Wadenplatte hat vier Tiefeneinstellungen.
Inbetriebnahme
37
