Invacare Stream Gebrauchsanweisung Seite 31

• 5-mm-Innensechskantschlüssel
• 6-mm-Innensechskantschlüssel
• 13-mm-Schraubenschlüssel
• Drehmomentschlüssel
• Schraubensicherungslack, z. B. Loctite mittelfest

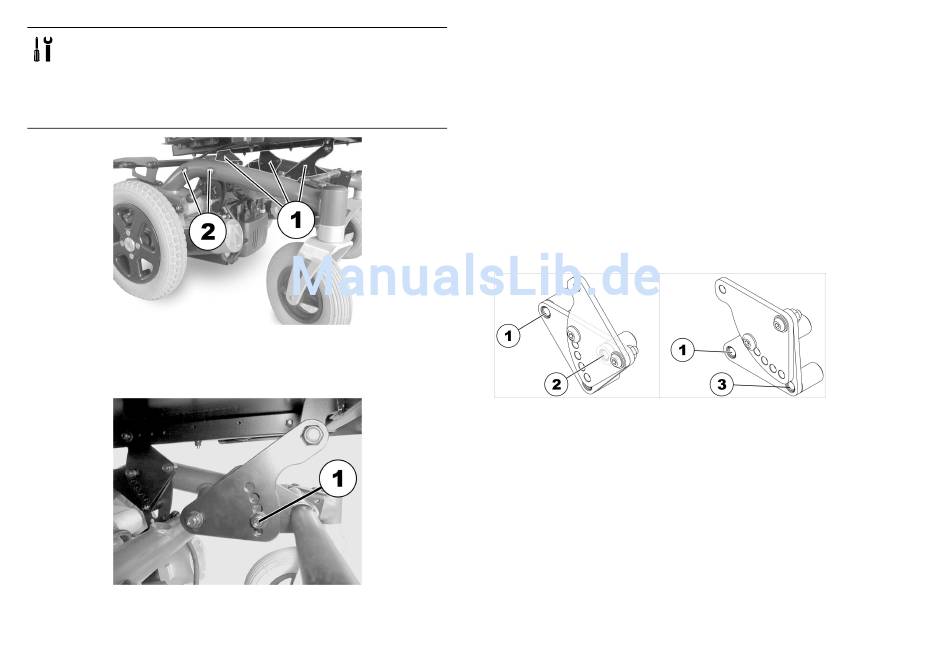

Die Abbildung oben zeigt die Position der Lochplatten (1)
und der Befestigungsschrauben (2) der Halteplatte zum
Einstellen der Sitzhöhe und des Sitzwinkels.
Die Abbildung oben zeigt die vorderen Lochplatten.
Bei den hinteren Lochplatten ist in ähnlicher Weise
1529250-L
vorzugehen. Zum Verstellen der vorderen Lochplatten ist
zusätzlich zu einem 5-mm-Innensechskantschlüssel auch ein
13-mm-Schraubenschlüssel erforderlich.
1. Die Schraube (1) lösen und entfernen, um die
Sitzhöhe/den Sitzwinkel einzustellen.
2. Lochplatte auf die gewünschte Höhe/den gewünschten
Winkel einstellen.
3. Schraubensicherungslack auf die Schraube auftragen,
Schraube wieder einsetzen und mit einem Drehmoment
von 40 Nm festziehen.
Sitzhöhe und Sitzwinkel können auch mit der hinteren
Halteplatte verstellt werden.
• Niedrige Einstellung = Lochkombination 1 und 2.
• Hohe Einstellung = Lochkombination 1 und 3.
1. Lösen Sie die hintere Schraube an einer Seite (in
Hülse 1), sodass die Halteplatte nach oben oder unten
geschwenkt werden kann.
2. Die vordere Schraube lösen und entfernen. Je nach
Position befindet sich die Schraube entweder in Hülse
2 oder 3.
3. Vorgang auf der anderen Seite wiederholen.
4. Schraubensicherungslack auf die Schraube auftragen,
Schraube wieder einsetzen und mit einem Drehmoment
von 25 Nm (+/- 3 Nm) festziehen.
Inbetriebnahme
31
