anderson negele ITM-51 series Bedienungsanleitung Seite 8

Bedienungsanleitung ITM-51/ITM-51R

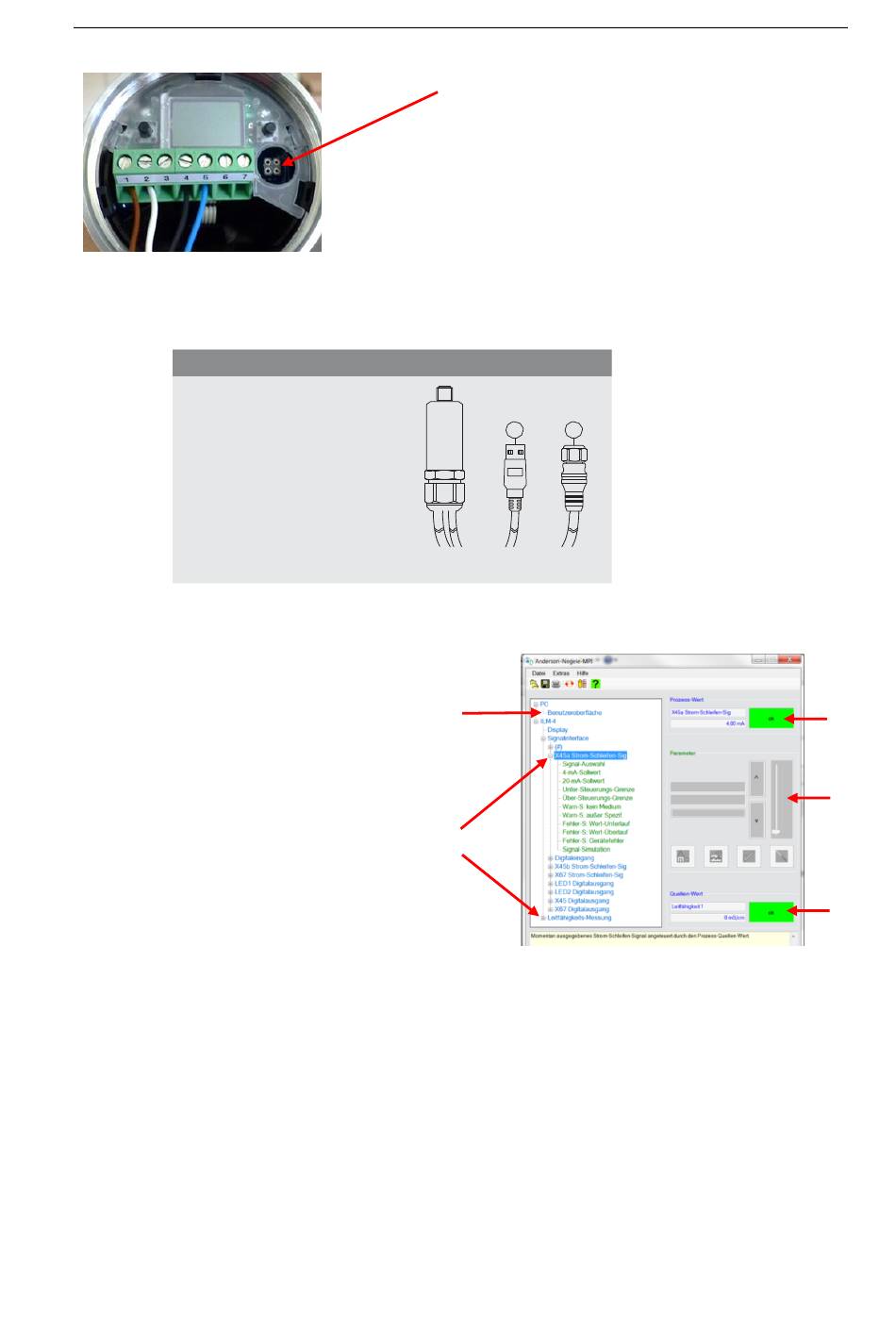

Anschluss Programmieradapter MPI-200
1: keine Funktion
2: USB-Port zum Anschluss an
einen PC
3: Verbindungskabel zum
Adapter für ITM-51
Nach Anschluss des Sensors am PC und Öffnen der Benutzersoftware zeigt sich folgendes Fenster:
1.: Angaben zum aktuellen Prozesswert
2.: Schaltflächen zur Änderung der Para-
metereinstellung
3.: Angaben zum aktuellen Quellen-Wert
4.: Veränderbare PC-Parameter
5.: Veränderbare Sensorparameter
Durch einen Klick auf + im Menü öffnet
sich jeweils ein Untermenü, in welchem
Parameter verändert werden können.
Hinweis:
Für die weitere Einstellung beachten Sie bitte auch die Beschreibung in der Produktinformation
für den Programmieradapter MPI-200.
Um Parameter direkt im Sensor einzustellen bzw. zu verstellen (siehe Kapitel 6.2 „Einstellungen
mit Hilfe des Simple User Interface"), benötigen Sie ID-Codes, die aus der unten aufgeführten Ta-
belle zu entnehmen sind. In dieser Tabelle sind nur die wichtigsten ID-Codes aufgelistet.
Weitere ID-Codes finden Sie über die Benutzersoftware. Dort ist es erforderlich, beim jeweiligen
Parameternamen mit der rechten Maustaste auf „Info" zu klicken. Es erscheint dann ein Info-Kas-
ten mit der jeweiligen ID (siehe Grafik unten):
Anschlussstecker für MPI-200-F Adapter als
Zwischenstecker zwischen ITM-51 Elektronik
und MPI-200 Anschluss 3 (siehe nächstes Bild)
1
2 3 3
4.
5.
8
1.
2.
3.
