Bedienungsanleitung ITM-51/ITM-51R
9

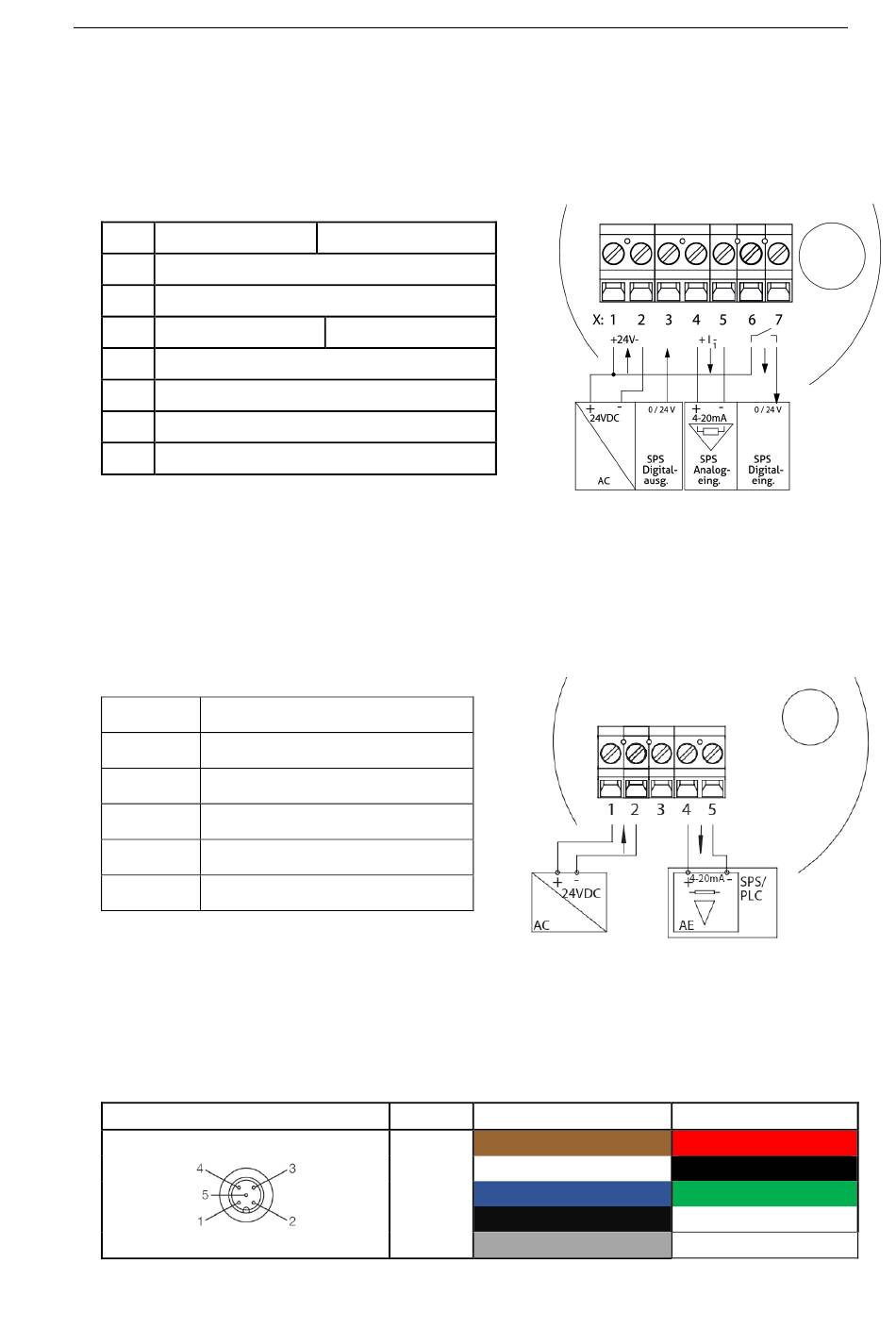

Elektrischer Anschluss der analogen Signalmodule

9.1 Anschlussklemmen der A5x Serie

A52
X1
X2
X3 Nicht belegt
X4 Analogausgang X45 +
X5 Analogausgang X45 -
X6
X7

9.2 Anschlussklemmen der A4x Serie

X
X1
X2
X3
X4 Analogausgang X45 +
X5 Analogausgang X45 -
9.3 M12 Stecker Farbcodes
M12 Stecker
A53
Hilfsspannung +
Hilfsspannung -
Digitaleingang X3
Relaisausgang 67
Relaisausgang 67
A42
Hilfsspannung +
Hilfsspannung -
Nicht belegt
Pin Standard Farbcode
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
21
Anderson Farbcode
Rot
Schwarz
Grün
Nicht belegt
Weiß
