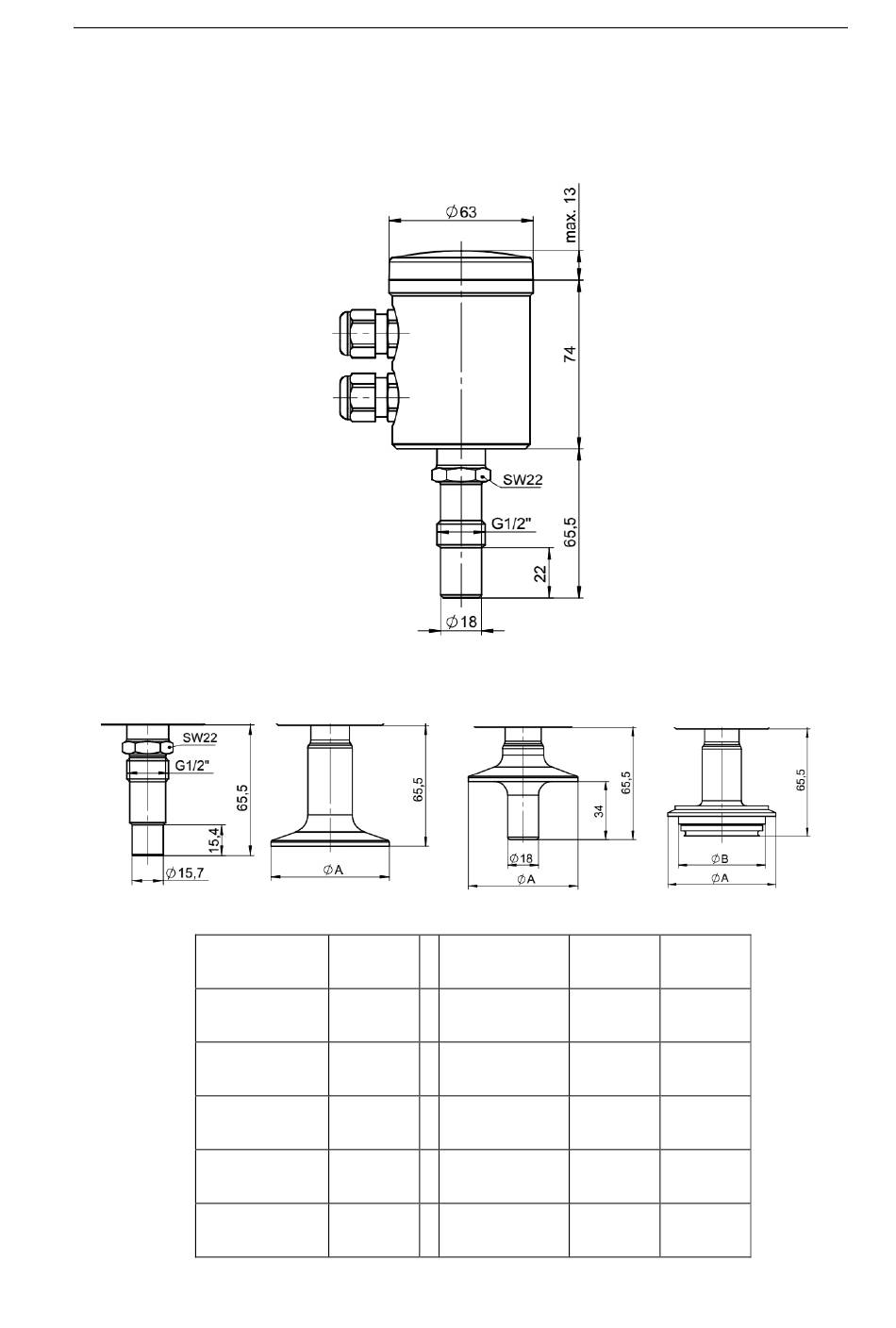

Abmessungen

ITM-51 mit vertikaler Kopfausrichtung.
Prozessanschluss
SOL
TriClamp Größe
Type
TC1 / TL1
TC2 / TL2
T25 / TL5
TC3 / TL3
TCx
Varivent Größe
Ø A Type
50,5 mm V25
64,00 mm V40
77,50 mm
91,00 mm
TLx
Ø A
66,00 mm
84,00 mm
19
Vxx
Ø B
57,00 mm
75,00 mm
