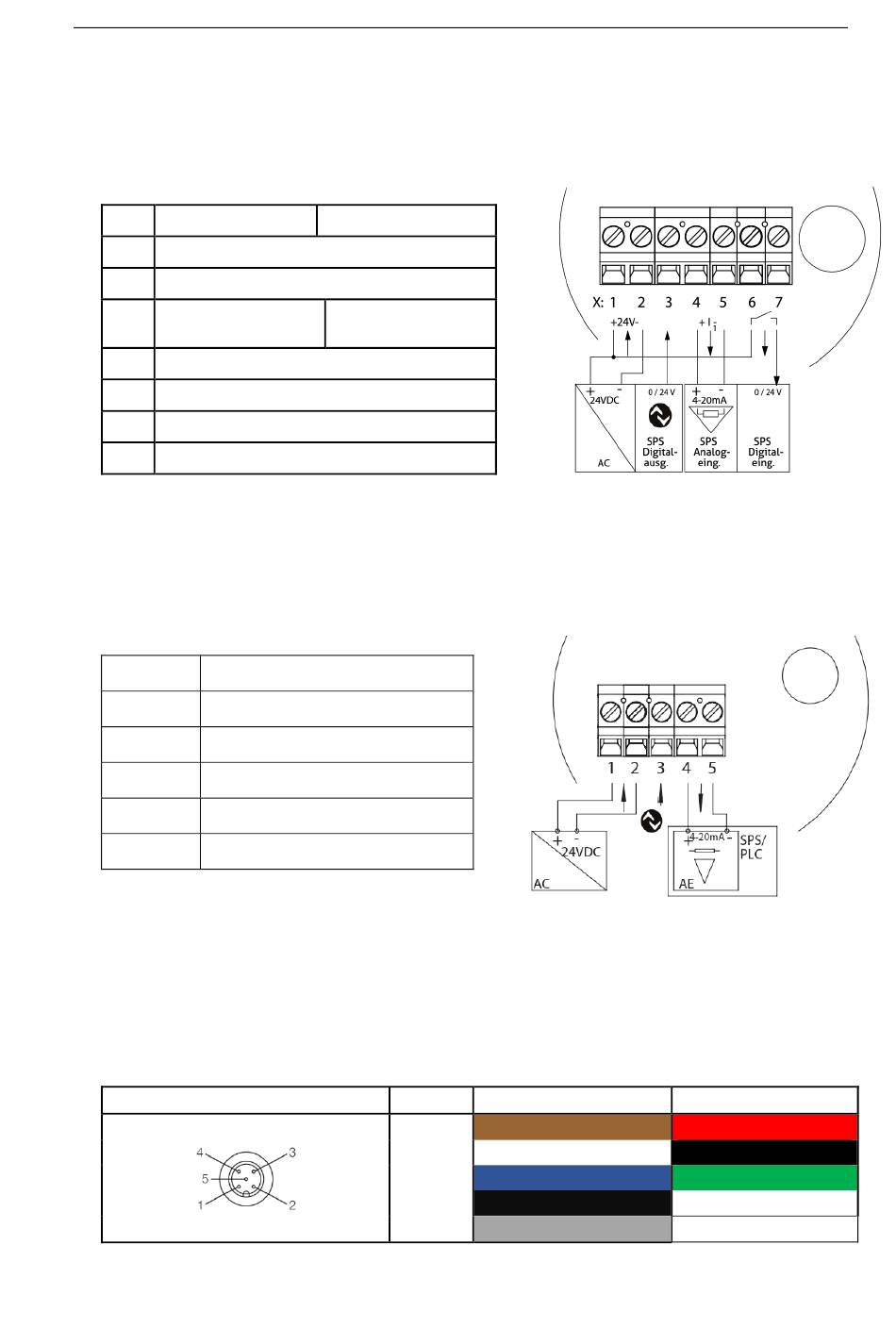

10 Elektrischer Anschluss der digitalen Signalmodule

10.1 Anschlussklemmen der I5x Serie

A52
X1
X2
X3 IO-Link
X4 Analogausgang X45 +
X5 Analogausgang X45 -
X6
X7

10.2 Anschlussklemmen der I4x Serie

X
X1
X2
X3
X4
X5
10.3 M12 Stecker Farbcodes
M12 Stecker
A53
Hilfsspannung +
Hilfsspannung -
IO-Link / Digital-
eingang X3
Relaisausgang 67
Relaisausgang 67
I42
Hilfsspannung +
Hilfsspannung -
IO-Link
Analogausgang X45 +
Analogausgang X45 -
Pin Standard Color
1 Braun
2 Weiss
3 Blau
4 Schwarz
5 Grau
23
Anderson Color
Rot
Schwarz
Grün
Nicht belegt
Weiß
