Bedienungsanleitung ITM-51/ITM-51R 18
7.2 Nachrüstung bei vorhandenem kleinem Display (SUI)

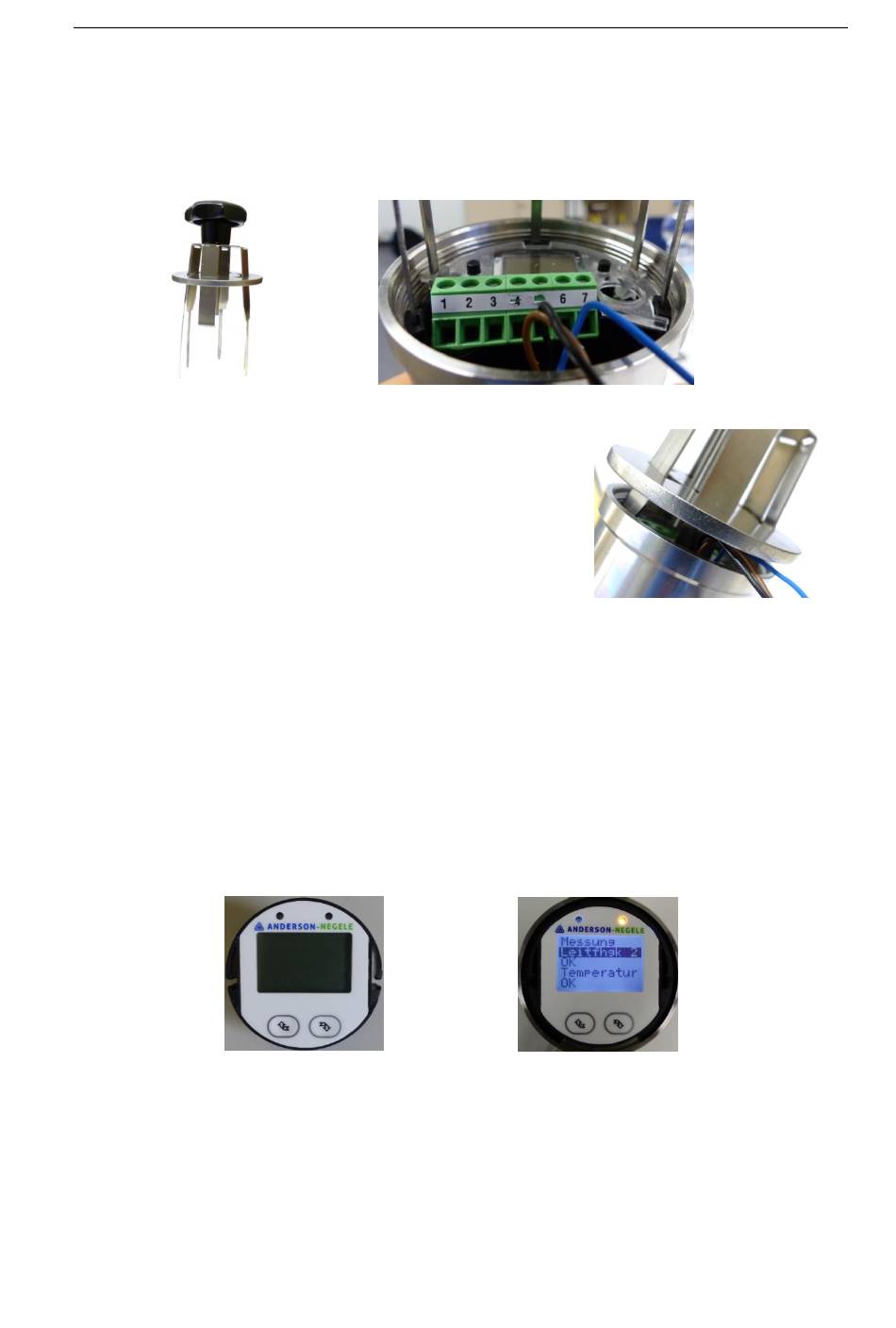

Zunächst muss der Puck mit dem aufgesteckten Display entfernt werden, was mit Hilfe des Puck-
Ausziehwerkzeugs (Abb. 1) geschieht. Hierzu müssen zunächst die Litzen aus der Kabelleiste ge-
löst, dann die 5 Arme des Puck-Ausziehwerkzeugs in die Plastiknasen des Pucks eingefädelt wer-
den (Abb. 2).
Abb. 4
Abb. 5
Danach ist es erforderlich, das Ausziehwerkzeug bis zum An-
schlag in den Kopf des Sensors und die runde Scheibe so weit
wie möglich in Richtung des Sensor-Kopfes zu schieben, damit
die Arme des Werkzeugs den Puck fest greifen.
Der Puck kann samt Display aus dem Gehäuse des Sensors her-
ausgezogen werden, danach wird das kleine Display einfach
vom Puck abgezogen.
Abschließend wird der Puck ohne Display wieder ausgerichtet und in den Sensorkopf eingebaut
sowie die Verkabelung mit der Kabelleiste wiederhergestellt, dann kann das große Display aufge-
steckt werden → siehe „Nachrüstung, wenn zuvor kein Display verbaut war".
7.3 Bedienung des großen Displays
Die Bedienung des großen Displays LUI erfolgt analog zum kleinen Display SUI. Mit Hilfe zweier un-
terhalb des Displays befindlicher Bedientasten können die Einstellungen vorgenommen werden:
Nach dem Start des Sensors geht dieser in den Bildschirmschoner, in welchem die Prozesswerte des
Sensors nacheinander durchlaufen werden. Um von dort aus auf die Startseite zu gelangen, kann eine
der beiden Tasten kurz gedrückt werden.
