Wartung Und Reparatur - anderson negele ITM-51 series Bedienungsanleitung

Bedienungsanleitung ITM-51/ITM-51R

13 Wartung und Reparatur

Der hier beschriebene Sensor zur Trübungsmessung ist wartungsfrei. Es wird empfohlen die Ka-
librierung jährlich zu überprüfen. Für diese Überprüfung wird die Verwendung der ITM-51-CU
Feststoffreferenz empfohlen.
ITM-51-CU-Deckel
Um die Verwendbarkeit des ITM-51/ITM-51R zu überprüfen wird die ITM-51-CU Feststoffre-
ferenz folgendermaßen verwendet:
1. Reinigen der ITM-51/ITM-51R Optik. Die Saphirscheibe muss frei von Rückständen und
Kratzern sein.
Sollte die Scheibe verkratzt sein wird der Austausch des Sensors empfohlen. Für nähere In-
formationen mit unserem Service / Support in Verbindung.
2. Umstellen der Messgröße auf NTU
3. Einstellen Messbereichsende auf 300 kNTU
4. Einsetzen der Referenzplatte in das Bodenteil entsprechend des verwendeten Prozessan-
schlusses. Der Keramikzylinder muss dabei in die Richtung zeigen in der das jeweilige Gerät
aufgesetzt wird. Geräte mit Prozessanschluss TLx und SOx werden von unten in das Boden-
teil eingesteckt und zentriert. Der Keramikzylinder muss dementsprechend in die Bohrung
des Bodenteiles zeigen. Prozessanschlüsse TCx und Vxx werden von oben aufgesetzt. Das
jeweilige ITM-51 wird auf den Keramikzylinder aufgesetzt und durch Aufschrauben des De-
ckels zentriert.
5. Ablesen des Anzeigewertes in kNTU und Vergleich mit dem angegebenen Referenzwert.
Der Referenzwert ist auf dem Aluträger des Prüftools angegeben. Der angezeigte Wert
muss innerhalb der angegebenen Grenzen liegen.
6. Liegt der angezeigte Wert außerhalb der Grenzen, wird eine Rekalibrierung des ITM-
51/ITM-51R empfohlen.

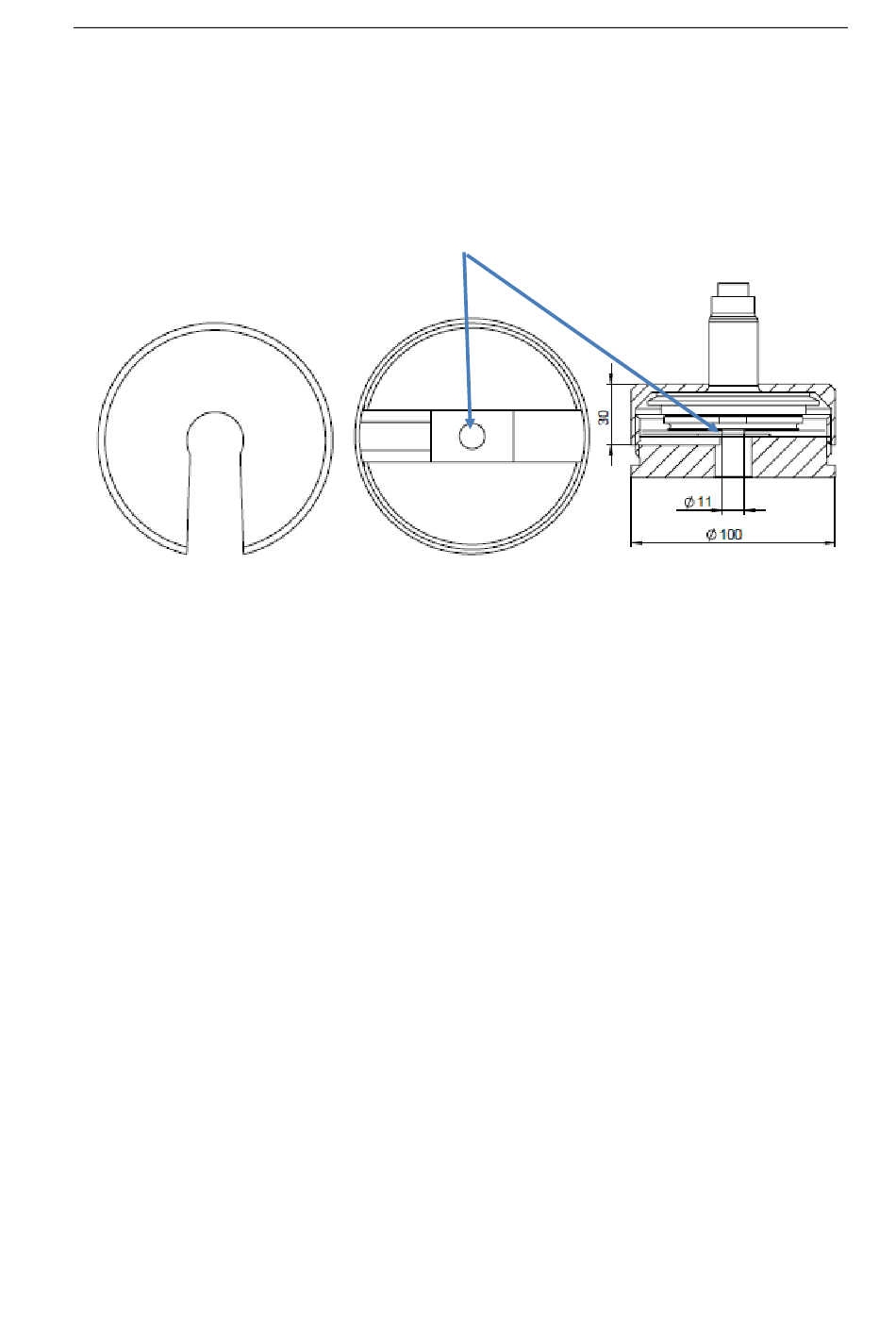

Keramikreferenz
ITM-51-CU-Bodenteil Beispiel: ITM-51-V40 zentriert
26
