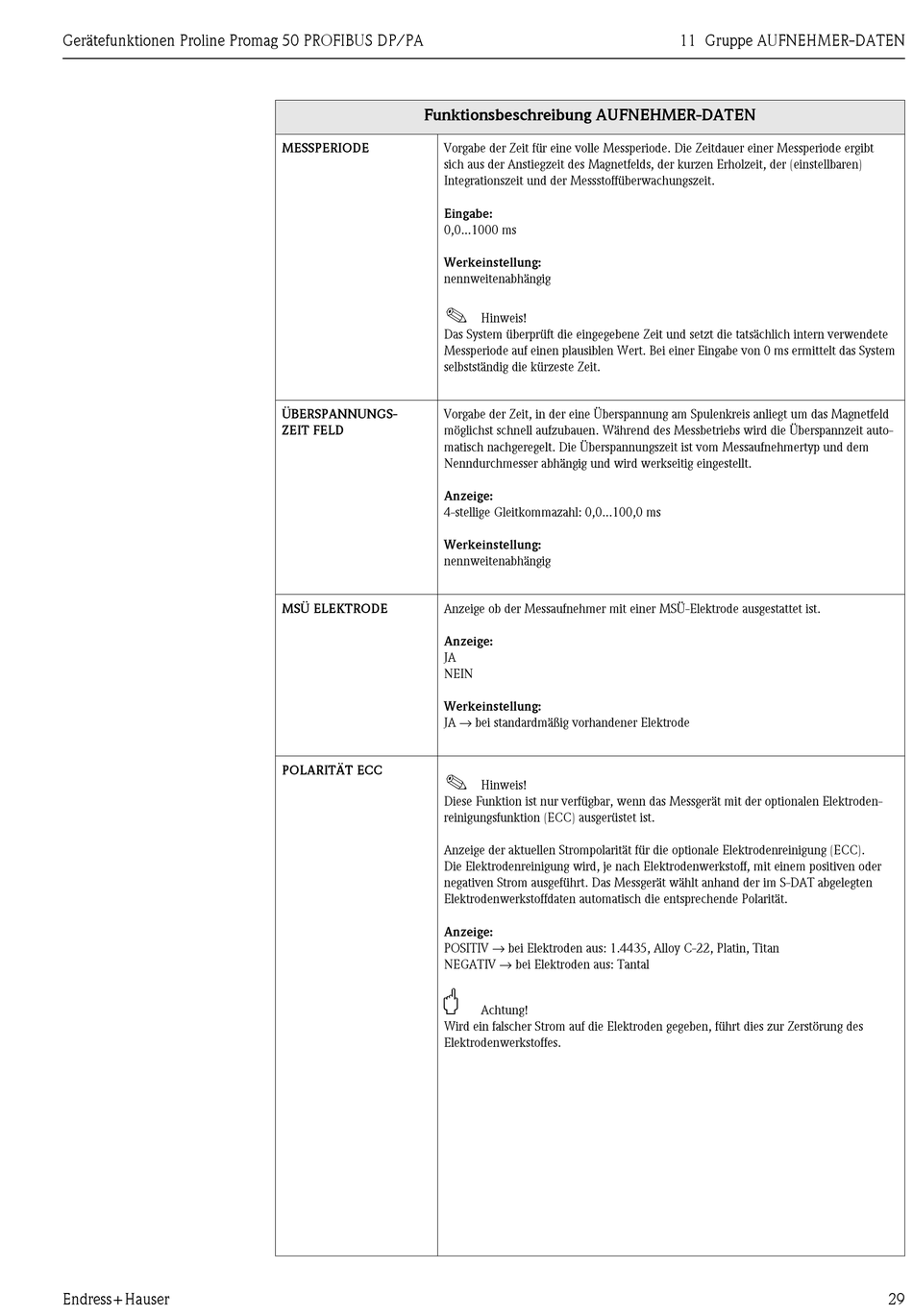

Endress+Hauser Proline Promag 50 Beschreibung Gerätefunktionen Seite 29

Gerätefunktionen Proline Promag 50 PROFIBUS DP/PA
Endress+Hauser
Funktionsbeschreibung AUFNEHMER-DATEN
MESSPERIODE Vorgabe der Zeit für eine volle Messperiode. Die Zeitdauer einer Messperiode ergibt
sich aus der Anstiegzeit des Magnetfelds, der kurzen Erholzeit, der (einstellbaren)
Integrationszeit und der Messstoffüberwachungszeit.
Eingabe:
0,0...1000 ms
Werkeinstellung:
nennweitenabhängig
!
Das System überprüft die eingegebene Zeit und setzt die tatsächlich intern verwendete
Messperiode auf einen plausiblen Wert. Bei einer Eingabe von 0 ms ermittelt das System
selbstständig die kürzeste Zeit.
ÜBERSPANNUNGS- Vorgabe der Zeit, in der eine Überspannung am Spulenkreis anliegt um das Magnetfeld
ZEIT FELD möglichst schnell aufzubauen. Während des Messbetriebs wird die Überspannzeit auto-
matisch nachgeregelt. Die Überspannungszeit ist vom Messaufnehmertyp und dem
Nenndurchmesser abhängig und wird werkseitig eingestellt.
Anzeige:
4-stellige Gleitkommazahl: 0,0...100,0 ms
Werkeinstellung:
nennweitenabhängig
MSÜ ELEKTRODE Anzeige ob der Messaufnehmer mit einer MSÜ-Elektrode ausgestattet ist.
Anzeige:
JA
NEIN
Werkeinstellung:
JA → bei standardmäßig vorhandener Elektrode
POLARITÄT ECC
!
Diese Funktion ist nur verfügbar, wenn das Messgerät mit der optionalen Elektroden-
reinigungsfunktion (ECC) ausgerüstet ist.
Anzeige der aktuellen Strompolarität für die optionale Elektrodenreinigung (ECC).
Die Elektrodenreinigung wird, je nach Elektrodenwerkstoff, mit einem positiven oder
negativen Strom ausgeführt. Das Messgerät wählt anhand der im S-DAT abgelegten
Elektrodenwerkstoffdaten automatisch die entsprechende Polarität.
Anzeige:
POSITIV → bei Elektroden aus: 1.4435, Alloy C-22, Platin, Titan
NEGATIV → bei Elektroden aus: Tantal
"
Wird ein falscher Strom auf die Elektroden gegeben, führt dies zur Zerstörung des
Elektrodenwerkstoffes.
Hinweis!
Hinweis!
Achtung!
11 Gruppe AUFNEHMER-DATEN
29
