Endress+Hauser Proline Promag 50 Beschreibung Gerätefunktionen Seite 18

7 Gruppe SUMMENZÄHLER
18

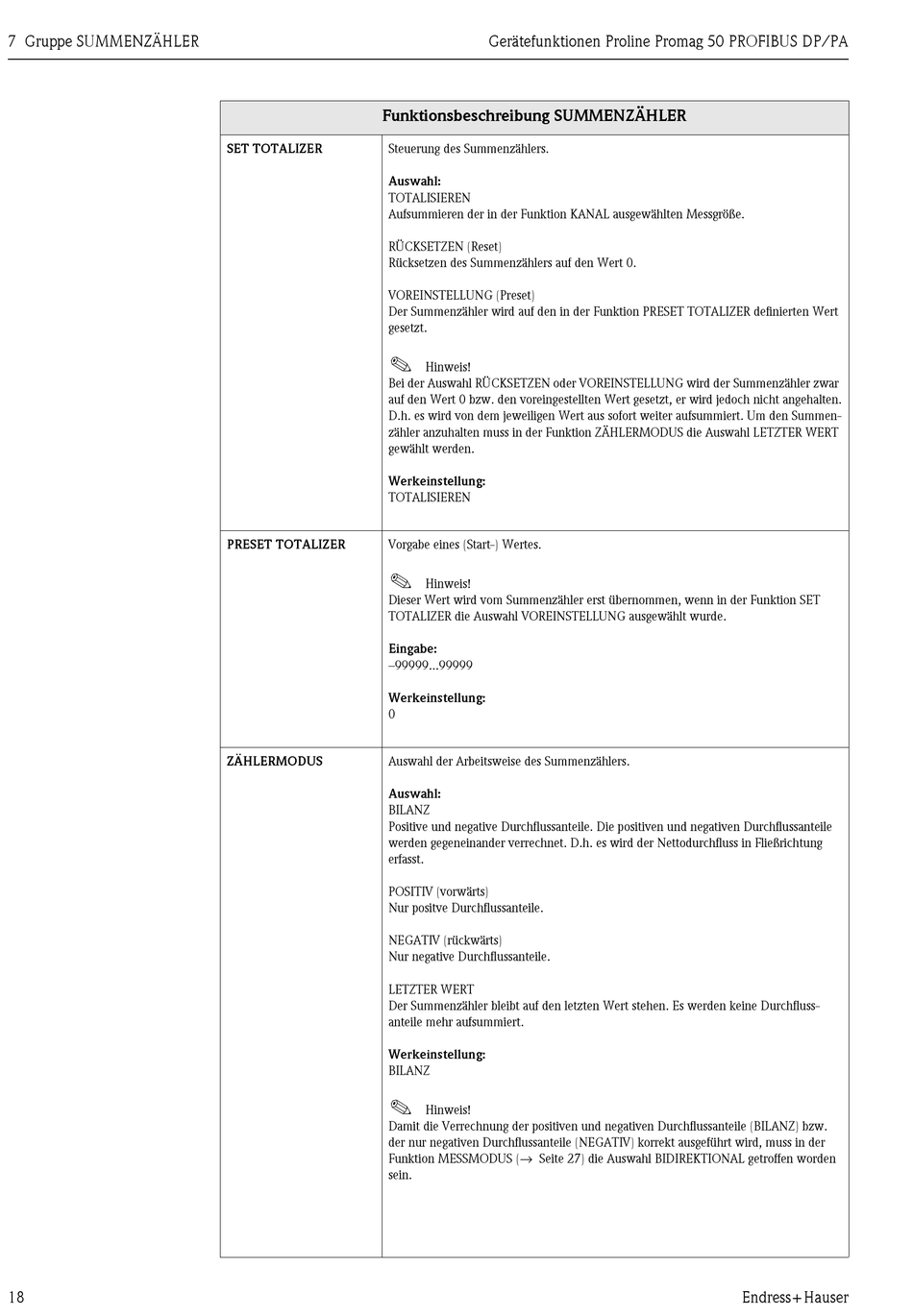

Funktionsbeschreibung SUMMENZÄHLER
SET TOTALIZER Steuerung des Summenzählers.
Auswahl:
TOTALISIEREN
Aufsummieren der in der Funktion KANAL ausgewählten Messgröße.
RÜCKSETZEN (Reset)
Rücksetzen des Summenzählers auf den Wert 0.
VOREINSTELLUNG (Preset)
Der Summenzähler wird auf den in der Funktion PRESET TOTALIZER definierten Wert
gesetzt.
!
Bei der Auswahl RÜCKSETZEN oder VOREINSTELLUNG wird der Summenzähler zwar
auf den Wert 0 bzw. den voreingestellten Wert gesetzt, er wird jedoch nicht angehalten.
D.h. es wird von dem jeweiligen Wert aus sofort weiter aufsummiert. Um den Summen-
zähler anzuhalten muss in der Funktion ZÄHLERMODUS die Auswahl LETZTER WERT
gewählt werden.
Werkeinstellung:
TOTALISIEREN
PRESET TOTALIZER Vorgabe eines (Start-) Wertes.
!
Dieser Wert wird vom Summenzähler erst übernommen, wenn in der Funktion SET
TOTALIZER die Auswahl VOREINSTELLUNG ausgewählt wurde.
Eingabe:
–99999...99999
Werkeinstellung:
0
ZÄHLERMODUS Auswahl der Arbeitsweise des Summenzählers.
Auswahl:
BILANZ
Positive und negative Durchflussanteile. Die positiven und negativen Durchflussanteile
werden gegeneinander verrechnet. D.h. es wird der Nettodurchfluss in Fließrichtung
erfasst.
POSITIV (vorwärts)
Nur positve Durchflussanteile.
NEGATIV (rückwärts)
Nur negative Durchflussanteile.
LETZTER WERT
Der Summenzähler bleibt auf den letzten Wert stehen. Es werden keine Durchfluss-
anteile mehr aufsummiert.
Werkeinstellung:
BILANZ
!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw.
der nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der
Funktion MESSMODUS (→ Seite 27) die Auswahl BIDIREKTIONAL getroffen worden
sein.
Gerätefunktionen Proline Promag 50 PROFIBUS DP/PA
Hinweis!
Hinweis!
Hinweis!
Endress+Hauser
