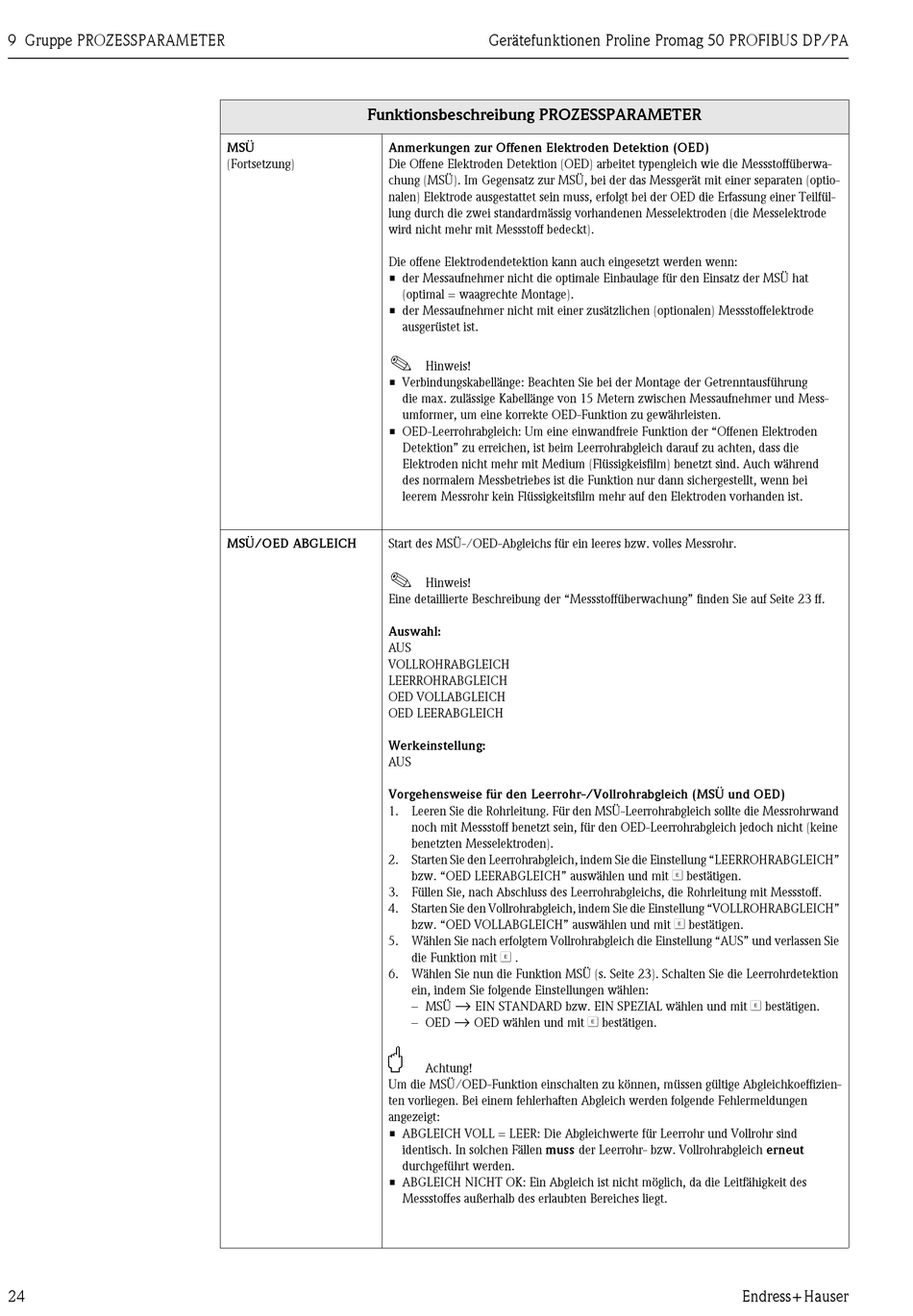

Endress+Hauser Proline Promag 50 Beschreibung Gerätefunktionen Seite 24

9 Gruppe PROZESSPARAMETER
24
Funktionsbeschreibung PROZESSPARAMETER
MSÜ Anmerkungen zur Offenen Elektroden Detektion (OED)
(Fortsetzung) Die Offene Elektroden Detektion (OED) arbeitet typengleich wie die Messstoffüberwa-
chung (MSÜ). Im Gegensatz zur MSÜ, bei der das Messgerät mit einer separaten (optio-
nalen) Elektrode ausgestattet sein muss, erfolgt bei der OED die Erfassung einer Teilfül-
lung durch die zwei standardmässig vorhandenen Messelektroden (die Messelektrode
wird nicht mehr mit Messstoff bedeckt).
Die offene Elektrodendetektion kann auch eingesetzt werden wenn:
• der Messaufnehmer nicht die optimale Einbaulage für den Einsatz der MSÜ hat
• der Messaufnehmer nicht mit einer zusätzlichen (optionalen) Messstoffelektrode
!
• Verbindungskabellänge: Beachten Sie bei der Montage der Getrenntausführung
• OED-Leerrohrabgleich: Um eine einwandfreie Funktion der "Offenen Elektroden
MSÜ/OED ABGLEICH Start des MSÜ-/OED-Abgleichs für ein leeres bzw. volles Messrohr.
!
Eine detaillierte Beschreibung der "Messstoffüberwachung" finden Sie auf Seite 23 ff.
Auswahl:
AUS
VOLLROHRABGLEICH
LEERROHRABGLEICH
OED VOLLABGLEICH
OED LEERABGLEICH
Werkeinstellung:
AUS
Vorgehensweise für den Leerrohr-/Vollrohrabgleich (MSÜ und OED)
1. Leeren Sie die Rohrleitung. Für den MSÜ-Leerrohrabgleich sollte die Messrohrwand
2. Starten Sie den Leerrohrabgleich, indem Sie die Einstellung "LEERROHRABGLEICH"
3. Füllen Sie, nach Abschluss des Leerrohrabgleichs, die Rohrleitung mit Messstoff.
4. Starten Sie den Vollrohrabgleich, indem Sie die Einstellung "VOLLROHRABGLEICH"
5. Wählen Sie nach erfolgtem Vollrohrabgleich die Einstellung "AUS" und verlassen Sie
6. Wählen Sie nun die Funktion MSÜ (s. Seite 23). Schalten Sie die Leerrohrdetektion
"
Um die MSÜ/OED-Funktion einschalten zu können, müssen gültige Abgleichkoeffizien-
ten vorliegen. Bei einem fehlerhaften Abgleich werden folgende Fehlermeldungen
angezeigt:
• ABGLEICH VOLL = LEER: Die Abgleichwerte für Leerrohr und Vollrohr sind
• ABGLEICH NICHT OK: Ein Abgleich ist nicht möglich, da die Leitfähigkeit des
Gerätefunktionen Proline Promag 50 PROFIBUS DP/PA
(optimal = waagrechte Montage).
ausgerüstet ist.
Hinweis!
die max. zulässige Kabellänge von 15 Metern zwischen Messaufnehmer und Mess-
umformer, um eine korrekte OED-Funktion zu gewährleisten.
Detektion" zu erreichen, ist beim Leerrohrabgleich darauf zu achten, dass die
Elektroden nicht mehr mit Medium (Flüssigkeisfilm) benetzt sind. Auch während
des normalem Messbetriebes ist die Funktion nur dann sichergestellt, wenn bei
leerem Messrohr kein Flüssigkeitsfilm mehr auf den Elektroden vorhanden ist.
Hinweis!
noch mit Messstoff benetzt sein, für den OED-Leerrohrabgleich jedoch nicht (keine
benetzten Messelektroden).
bzw. "OED LEERABGLEICH" auswählen und mit F bestätigen.
bzw. "OED VOLLABGLEICH" auswählen und mit F bestätigen.
die Funktion mit F .
ein, indem Sie folgende Einstellungen wählen:
→
EIN STANDARD bzw. EIN SPEZIAL wählen und mit F bestätigen.
– MSÜ
→
OED wählen und mit F bestätigen.
– OED
Achtung!
identisch. In solchen Fällen muss der Leerrohr- bzw. Vollrohrabgleich erneut
durchgeführt werden.
Messstoffes außerhalb des erlaubten Bereiches liegt.
