Bedienelemente und Bestandteile des AIR-FLOW

1 Gerätegehäuse
2 Kontrollanzeige grün
3 Drehregler "Water"
4 Drehregler "Powder"
5 Pulverkammer
6 rote Füllstandsmarkierung der Pulverkammer
7 Schraubverschluß der Pulverkammer
8 Handstückhalterung
9 Handstückschlauch
10 Handstückkorpus
11 Schraubkappe für die Befestigung des Handstückkorpus
12 Handstückkupplung
13 Düsenkopf
14 Steribox
15 Distanzring für Düsenkopf
16 großer O-Ring der Handstückkupplung
17 kleiner O-Ring der Handstückkupplung
18 Gerätehauptschalter
19 Fußanlasser
20 Anschluß für den Fußanlasser
21 Druckluftschlauch (grau/rot Streifen) mit Schnellverschlußkupplung
22 Anschluß für den Druckluftschlauch
23 Wasserschlauch (grau) mit Schnellverschlußkupplung
24 Anschluß für den Wasserschlauch
25 Netzkabel
26 Netzbuchse
27 Reinigungsnadel
28 Düsenprüfnadel
29 Kondenswasser-Abscheider
30 Wasserfilter
31 Wasserfilterpatrone
32 Werkzeug zum Wechseln der Wasserfilterpatrone

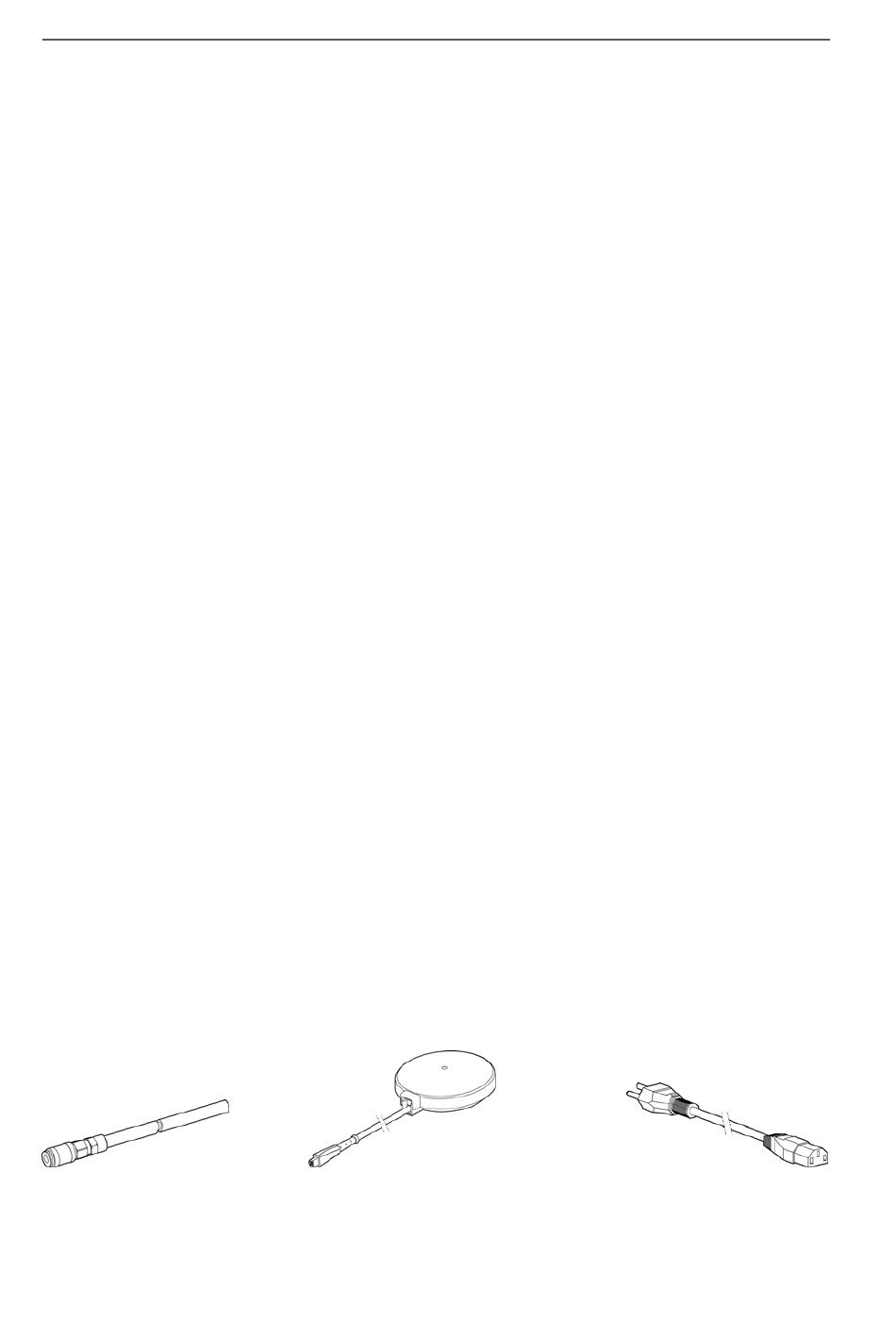

Abbildung 3:
Druckluft-/
Wasserschlauch (21, 23)
Abbildung 4:
Fußanlasser (19)
®
AIR-FLOW
®

PREP K1 MAX

Abbildung 5:
Netzkabel (25)
PREP K1 MAX
