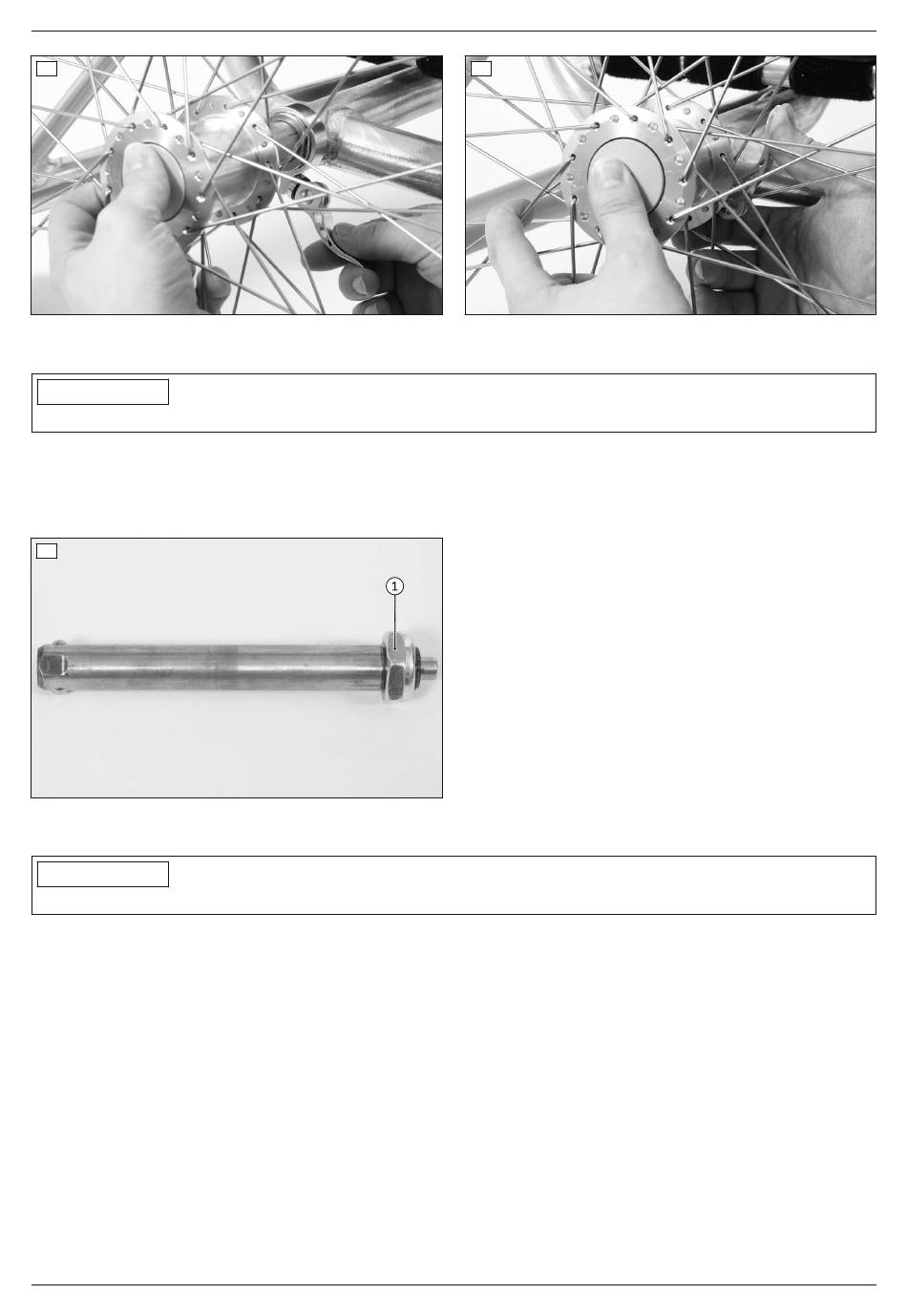

7.8.2 Einstellen der Steckachse

INFORMATION
Die nachfolgend beschriebenen Montagearbeiten dürfen nur von Fachpersonal durchgeführt werden.
Die Steckachse soll so eingestellt sein, dass sie richtig einrastet und das Rad auf der Achse kein Spiel hat.
1) Die Steckachse an der Spitze mit einem Schraubenschlüssel festhalten.
2) Das Spiel durch Hinein- oder Herausdrehen der Mutter am Kopf der Steckachse einstellen (siehe Abb. 25,
Pos. 1).
25

7.8.3 Einstellen der Greifreifen

INFORMATION
Die nachfolgend beschriebenen Montagearbeiten dürfen nur von Fachpersonal durchgeführt werden.
Alle Greifringe sind für einen Abstand zum Antriebsrad von 15 mm (Standard-Einstellung) und 25 mm vorgese­
hen.
1) Die komplette Bereifung entfernen.
2) Die Verschraubung der Greifreifen von der Felge lösen/entfernen.
3) Die Greifringe in enger oder weiter Montageposition an die Felge fest anschrauben (siehe Abb. 26).
4) Die komplette Bereifung wieder montieren.
