Grundlegende Hardwareverfahren

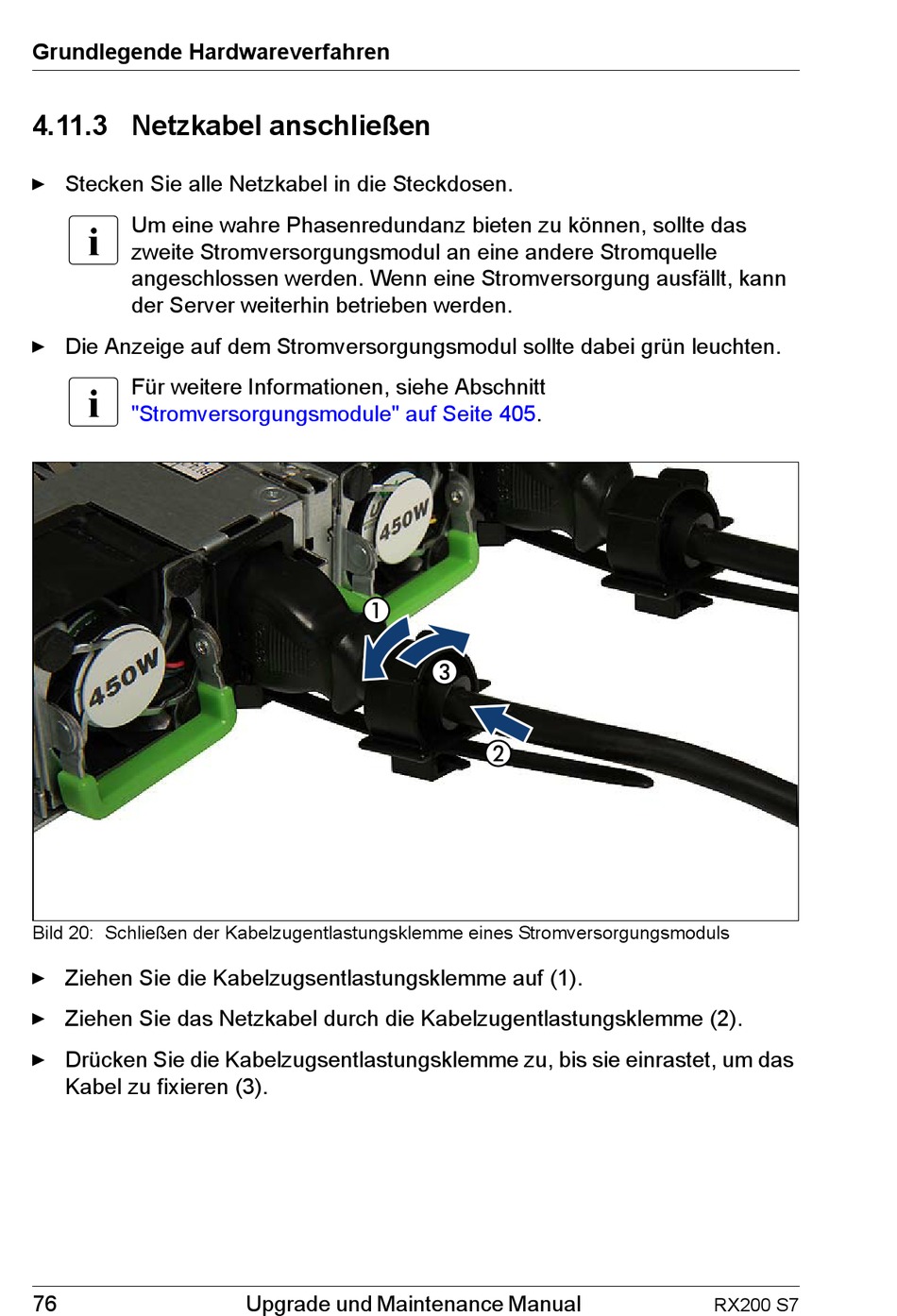

4.11.3 Netzkabel anschließen
Ê Stecken Sie alle Netzkabel in die Steckdosen.
I
Um eine wahre Phasenredundanz bieten zu können, sollte das
zweite Stromversorgungsmodul an eine andere Stromquelle
angeschlossen werden. Wenn eine Stromversorgung ausfällt, kann
der Server weiterhin betrieben werden.
Ê Die Anzeige auf dem Stromversorgungsmodul sollte dabei grün leuchten.
I
Für weitere Informationen, siehe Abschnitt
"Stromversorgungsmodule" auf Seite
Bild 20: Schließen der Kabelzugentlastungsklemme eines Stromversorgungsmoduls
Ê Ziehen Sie die Kabelzugsentlastungsklemme auf (1).
Ê Ziehen Sie das Netzkabel durch die Kabelzugentlastungsklemme (2).
Ê Drücken Sie die Kabelzugsentlastungsklemme zu, bis sie einrastet, um das
Kabel zu fixieren (3).
76
Upgrade und Maintenance Manual
405.
RX200 S7
