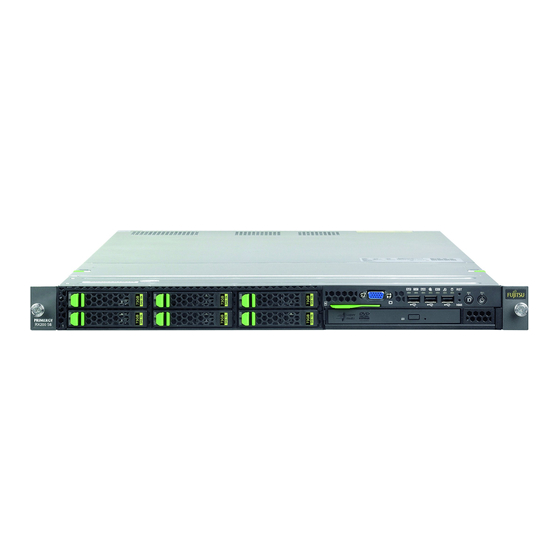

Fujitsu PRIMERGY RX200 S6 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PRIMERGY RX200 S6:
Inhaltsverzeichnis

Quicklinks

Betriebsanleitung - Deutsch
PRIMERGY RX200 S6
Betriebsanleitung
August 2010
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX200 S6

Inhaltszusammenfassung für Fujitsu PRIMERGY RX200 S6

  • Seite 1 Betriebsanleitung - Deutsch PRIMERGY RX200 S6 Betriebsanleitung August 2010...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Bevor Sie Dieses Handbuch Lesen

    Bevor Sie dieses Handbuch lesen Funkstörungen Dieses Produkt ist als "Class A" ITE (Information Technology Equipment) klassifiziert. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. VCCI-A Aluminium-Elektrolytkondensatoren Bei den für die Leiterplatten des Produkts sowie für Maus und Tastatur verwendeten Aluminium-Elektrolytkondensatoren handelt es sich um Komponenten mit begrenzter Lebensdauer.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen di e Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Benutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
  • Seite 6 Bedienungsanleitung 200 S6...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation .
  • Seite 8 Inhalt Inbetriebnahme und Bedienung ....65 Bedien- und Anzeigeelemente ....65 5.1.1 Die Frontseite .
  • Seite 9 Inhalt Hot-Plug-Komponenten ....92 8.1.1 Hot-Plug-Netzteile ......92 8.1.1.1 Leermodul entfernen .
  • Seite 10 Inhalt Bedienungsanleitung 200 S6...

  • Seite 11: Einleitung

    Firewall-Anwendungen. Weitere Einsatzfelder sind Frontend-Lösungen (Tier 1) in modernen Multi-Tier-Konfigurationen, E-Mail-Service- und Appliance-Lösungen. Der PRIMERGY RX200 S6 bietet eine ausbalancierte Architektur, die die nächste Generation Arbeitsspeicher (DDR3) und I/O-Technologien (PCIe Gen2) beinhaltet. Die Backplane ist bereits für SAS 2.0 und 6 GBit/s SAS vorbereitet, der Chipsatz für die nächste Generation der 6-Kern-Prozessoren.

  • Seite 12: Übersicht Über Die Dokumentation

    " サポート＆サービス " für Japan – Handbuch "PRIMERGY RX200 S6 Server Betriebsanleitung" – Handbuch "PRIMERGY RX200 S6 Server Options Guide" – "System Board D3031 für PRIMERGY RX200 S6 Technisches Handbuch" – Handbuch "D3031 BIOS Setup Utility für RX200 S6" Bedienungsanleitung...
  • Seite 13 Sie unter der Bestellnummer U15000-C289 die jeweils aktuelle Version beziehen. Die für den Japanischen Markt geltende Bestellnummer finden Sie im Konfigurator des Servers http://primeserver.fujitsu.com/primergy/system.html). Diese PDF-Dateien sind auch über das Internet als Download kostenlos erhältlich: Unter finden Sie eine http://manuals.ts.fujitsu.com...

  • Seite 14: Leistungsmerkmale

    Local Service Concept - LSC" auf der PRIMERGY ServerView Suite DVD 2). Darüberhinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu - angezeigt. Der ServerView Operations Manager verweist Sie im Fehlerfall sofort in den Illustrated Spares-Ersatzteilkatalog des entsprechenden Servers, direkt auf das betroffene Bauteil und seine Bestellinformation.
  • Seite 15 Schlüsseln ist optional erhältlich. Dieser Baustein ermöglicht Dritt-Hersteller- Programmen die Speicherung von Schlüsselinformationen (z. B. Laufwerksverschlüsselung mittels Windows BitLocker Drive Encryption). Die Aktivierung des TPMs erfolgt über das System BIOS (siehe hierzu Fujitsu Technology Solutions BIOS-Handbuch). ACHTUNG! – Beachten Sie bitte bei der Verwendung des TPMs die Programmbeschreibungen der Dritt-Hersteller.
  • Seite 16 Einleitung Festplattenlaufwerke Der Server kann mit maximal 6 (Variante mit DVD-Einbauplatz) oder 8 SAS/SATA-Festplattenmodulen bestückt werden. Jedes Festplattenmodul kann ein SAS/SATA-Festplattenlaufwerk oder ein SATA-SSD-Modul mit einer Bauhöhe von maximal 1 Zoll aufnehmen. Die Verbindung zur SAS/SATA-Backplane ist leitungslos. Dies ermöglicht ein einfaches Stecken oder Ziehen der Festplattenmodule.
  • Seite 17 Einleitung SAS/SATA-RAID-Controller konfigurieren Für den Betrieb der internen SAS/SATA-Festplattenlaufwerke wird der Server mit folgenden SAS/SATA-RAID-Controllern angeboten: – Modular-RAID-0/1-Controller mit "Integrated Mirroring Enhanced" (SAS- IME) für SAS1.0 Für Konfigurationen der internen Festplattenlaufwerke werden die RAID- Level 0, 1 und 1E unterstützt. Für Japan wird nur RAID-Level 1 für Konfigurationen der internen Festplattenlaufwerke unterstützt.
  • Seite 18 Einleitung Bedienbare Laufwerke In der Variante mit maximal 6 Festplattenmodulen steht ein Einbauplatz für ein optisches Laufwerk zur Verfügung. Das hier eingebaute optische Laufwerk kann nicht im laufenden Betrieb getauscht werden. USB-Anschlüsse Die drei USB-Anschlüsse an der Frontseite des Servers unterstützen den Servicetechniker bei der Arbeit.
  • Seite 19 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
  • Seite 20 Einleitung iRMC S2 mit integriertem Service-LAN-Anschluss Die Features des iRMC S2 Advanced Video Redirection und Remote Storage sind optional verfügbar. Der iRMC S2 (integrated Remote Management Controller) ist ein BMC mit integriertem Service-LAN-Anschluss und erweiterter Funktionalität, die bisher nur durch zusätzliche Einsteckkarten angeboten wurde. Auf diese Weise ermöglicht der iRMC S2 die umfassende Kontrolle von PRIMERGY Servern, unabhängig vom Systemstatus, insbesondere also auch die Kontrolle von PRIMERGY Servern, die sich im "out-of-Band"-Systemstatus befinden.
  • Seite 21 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu Technology Solutions realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann.
  • Seite 22 Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC S2 (integrated Remote Management Controller) kann der PRIMERGY RX200 S6 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.

  • Seite 23: Darstellungsmittel

    Einleitung Durch eine Remote-Überwachung und -Wartung werden zeit- und kostenaufwändige Vor-Ort-Einsätze reduziert und Servicekosten gesenkt. Dies führt zu einer Senkung der Gesamtbetriebskosten (Total Cost of Ownership) und einem ausgezeichneten Return-on-Investment für die Remote Management-Lösung. Über die Web-Schnittstelle des iRMC S2 hat der Administrator u.a. Zugriff auf alle Systeminformationen und Informationen der Sensoren wie Lüfterdrehzahlen oder Spannungen (siehe den Abschnitt "iRMC S2 mit...

  • Seite 24: Technische Daten

    Einleitung Technische Daten Elektrische Daten (Hot-Plug-Netzteil) Nennspannungsbereich 100 V - 127 V ⁄ 200 V - 240 V Nennfrequenz 50 Hz - 60 Hz Nennstrom maximal 100 V - 240 V / 8 A - 4 A Wirkleistung 549 W Scheinleistung 557 VA Wärmeabgabe...
  • Seite 25 Einleitung Eingehaltene Normen und Standards Produktsicherheit IEC 60950-1/2, EN 60950-1/2, UL/CSA 60950-1/2, CNS 14336 , GB 4943, EN 50371 Ergonomie ITK1 ITB2003:2007 Elektromagnetische FCC class A Verträglichkeit CNS 13438 class A; VCCI class A AS/NZS CISPR 22 class A / GB 9254 class A GB 17625 Störaussendung EN 55022 class A...
  • Seite 26 Einleitung Maße / Gewicht Rack (B x T x H) 482,6 mm (Bezel)/445 mm (Body) x 765 x 43 mm (1U) Montagetiefe Rack 728 mm Höheneinheit Rack 19-Zoll-Rackmount Montagekabeltiefe 100 mm (1000-mm-Rack empfohlen) Rack Gewicht 17 kg Hinweise zum Je nach Konfiguration kann das tatsächliche Gewicht Gewicht unterschiedlich sein Rackeinbausatz...
  • Seite 27 Einleitung Geräuschpegel Schall-Leistungspegel L (ISO 9296) < 7.0 B (Standby) < 7.1 B (Betrieb) arbeitsplatzbezogener Schalldruckpegel < 52 dB (A) (Standby) (ISO 9296) am Nachbararbeitsplatz < 53 dB (A) (Betrieb) Bedienungsanleitung RX200 S6...
  • Seite 28 Einleitung Bedienungsanleitung 200 S6...

  • Seite 29: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die V erweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"...
  • Seite 30 Installationsschritte Übersicht Ê Konfigurieren Sie den Server und installieren Sie das gewünschte Betriebssystem und die gewünschten Anwendungen. Hierzu haben Sie folgende Möglichkeiten: – Remote-Installation mit dem ServerView Installation Manager: Mit Hilfe der beiliegenden ServerView Suite DVD 1 können Sie auf komfortable Weise den Server konfigurieren und anschließend das Betriebssystem installieren.

  • Seite 31: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 32 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Gerätes eventuelle Hinweise für die Umgebungsbedingungen Ihres Gerätes (siehe Abschnitt "Technische Daten" auf Seite 24). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 33 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 34 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen und Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen.
  • Seite 35 Wichtige Hinweise Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt und können durch statische Elektrizität beschädigt werden. Bevor Sie sie anfassen, berühren Sie zunächst ein Metallteil des Servers, um statische Elektrizität aus dem Körper abzuleiten. Schaltkreise auf Baugruppen oder gelötete Teile dürfen nicht berührt werden.
  • Seite 36 Wichtige Hinweise Batterien ACHTUNG! Bei unsachgemäßem Austausch einer Batterie im Gerät besteht Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe Technisches Handbuch zum System Board). Entsorgen Sie Batterien nicht über den Hausmüll. Geben Sie Batterien zur umweltgerechten Entsorgung gemäß lokaler Bestimmungen ab, um sie einer Verwertung bzw.
  • Seite 37 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen.
  • Seite 38 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche nicht zu berühren.
  • Seite 39 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 40 Wichtige Hinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den geerdeten Schutzkontakt-Steckdosen, bevor Sie Komponenten mit EGB ein- oder ausbauen.

  • Seite 41: Energy Star

    Wichtige Hinweise Außerdem zu beachten: Beachten Sie bei der Reinigung die Hinweise im Abschnitt "Server reinigen" auf Seite Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie z. B. Technisches Handbuch, CD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.

  • Seite 42: Ce-Konformität

    Wichtige Hinweise CE-Konformität Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungs-Richtlinie". Hierfür trägt das Gerät die CE-Kennzeichnung (CE=Communauté Européenne). Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...

  • Seite 43: Hinweise Zum Einbau Des Servers Im Rack

    Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan siehe " 安全上の注意およびその他の重要情報 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mi t tels der Griffe auf der Frontblende heben.

  • Seite 44: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung" konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 45 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 46 Wichtige Hinweise Bedienungsanleitung 200 S6...

  • Seite 47: Installation Der Hardware

    Installation der Hardware ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 26). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, bevor Sie den Server in Betrieb nehmen.

  • Seite 48: Auspacken Des Servers

    Installation der Hardware Auspacken des Servers ACHTUNG! Beachten Sie di e Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. Packen Sie den Server erst am Aufstellungsort aus. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê...

  • Seite 49: Server Ins Rack Ein-/Ausbauen

    4.2.1 Anforderungen an das Racksystem Die Fujitsu-Racksysteme PRIMECENTER Rack, DataCenter Rack und 19-Zoll Standard-Rack (für Japan) unterstützen den Einbau von PRIMERGY- Servern. Der Einbau in die zur Zeit gängigen Racksysteme verschiedener Fremdhersteller (3rd-Party Rack) wird zum großem Teil unterstützt.
  • Seite 50 Installation der Hardware PRIMECENTER Rack und DataCenter Rack bieten ein erweitertes Kabelmanagement im seitlichen Rackbereich. Für PRIMECENTER Racks und DataCenter Racks: Die Montage der Schienen in den verschiedenen Racks wird in den nächsten Abschnitten beschrieben. Die Montage des Kabelmanagements wird ausführlich im Technischen Handbuch zum jeweiligen Rack beschrieben.
  • Seite 51 Installation der Hardware +/- 1,6mm Bild 2: Mechanische Voraussetzungen Bedienungsanleitung RX200 S6...

  • Seite 52: Einbau Ins Primecenter/Datacenter Rack

    Installation der Hardware – Die Funktionsfähigkeit der Sicherheitsmechanismen, wie z. B. Stopper oder Rückhaltesysteme am Server, muss sichergestellt sein. – Die Form der Rack-Montageholme muss die frontale Verschraubung der Trägersysteme gewährleisten. Die Trägersysteme sind mit einer Längenausgleich-Möglichkeit versehen, um auch eine Anpassung an verschiedene Racktiefen zu gewährleisten. –...
  • Seite 53 Installation der Hardware Tragewinkel montieren Für die Montage des linken Trägersystems ins entsprechende Rack wird zuerst der mitgelieferte Tragewinkel am linken hinteren Montageholm bündig mit der Gerät-Unterkante montiert. Bild 3: Tragewinkel montieren Ê Positionieren Sie den Tragewinkel in der entsprechenden Höhe am linken hinteren Montageholm (Noppe in entsprechende Öffnung setzen) (1) und befestigen Sie ihn mit zwei mitgelieferten Zentrierbefestigungen M5 (2).
  • Seite 54 Installation der Hardware Äußere Teleskopschiene entfernen Bild 4: Äußere Teleskopschiene entfernen Ê Ziehen Sie die Teleskopschiene vollständig auseinander (1). Ê Entriegeln Sie die äußere Teleskopschiene und entfernen sie diese. Bei Vollauszugsschienen (a): Drücken Sie den Sicherungshebel, um die Serverschiene zu entriegeln. Bei Teilauszugsschienen (b): Drücken Sie auf die Entriegelungsfeder, um die Serverschiene zu entriegeln.
  • Seite 55 Installation der Hardware Trägersysteme einbauen Bild 5: Linkes Trägersystem ins PRIMECENTER/DataCenter Rack montieren Ê Positionieren Sie das linke Trägersystem am Tragewinkel (Haltebolzen einsetzen) - siehe (1). Ê Spannen Sie das linke Trägersystem (2) zwischen dem linken vorderen Montageholm und dem Tragewinkel, indem Sie das Trägersystem zusammendrücken, am vorderen Holm positionieren und sie wieder freilassen.
  • Seite 56 Installation der Hardware Ê Stecken Sie (3) die Sicherheitsverriegelung ("Safety Lock") in den Schnappverschluss. ACHTUNG! Stellen Sie sicher, dass die Sicherheitsverriegelung gesteckt ist, bevor der Server eingesetzt wird! Ê Wiederholen Sie die Schritte mit dem rechten Trägersystem (am vorderen und hinteren rechten Montageholm). Ê...
  • Seite 57 Installation der Hardware Server einsetzen Für Japan: Eine genauere Erklärung sowie Informationen zu anderen Trägersystemen finden Sie in der Rack-Montageanleitung. Bild 7: Server einsetzen ACHTUNG! Stellen Sie sicher, dass die Sicherheitsverriegelung gesteckt ist, bevor der Server eingesetzt wird (siehe Bild 5 auf Seite 55).

  • Seite 58: Einbau In 3Rd-Party Racks

    Handbuch zum entsprechenden Rack beschrieben. 4.2.3 Einbau in 3rd-Party Racks Die Trägersysteme von Fujitsu sind uneingeschränkt für den Einsatz in 3rd-Party- Racks für Standardserver (Einbautiefe 714 - 785 mm) geeignet. Ê Nehmen Sie das Handbuch des Rackherstellers in Bezug auf den mechanischen Einbau bzw.
  • Seite 59 Installation der Hardware Racks mit Einbautiefe kleiner/größer 735 mm Die Trägersysteme sind für Einbautiefen von 714 - 785 mm einsetzbar. Der erforderliche Längenausgleich erfolgt über das Federelement des Trägersystems. Ê Befestigen Sie die Trägersysteme wie im Abschnitt "Trägersysteme einbauen" auf Seite 55 beschrieben.

  • Seite 60: Geräte An Server Anschließen

    Installation der Hardware Geräte an Server anschließen Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "Options Guide". Die Standardanschlüsse sind durch Symbole, einzelne Stecker sind auch farblich gekennzeichnet: Bild 8: Anschlussfeld an der Rückseite...
  • Seite 61 Installation der Hardware Ein Bildschirm-Anschluss (1) sowie drei zusätzliche USB-Anschlüsse (2) befinden sich an der Frontseite des Servers (Bild Bild 9: Anschlüsse an der Frontseite Bildschirm, Tastatur und Maus anschließen Ê Schließen Sie die Tastatur und die Maus an die USB-Anschlüsse des Servers an.

  • Seite 62: Server Ans Netz Anschließen

    Installation der Hardware Server ans Netz anschließen Der Server verfügt im Grundausbau über ein Hot-Plug-Netzteil. Um eine redundante Stromversorgung zu erreichen, kann ein zweites Hot-Plug- Netzteil hinzugefügt werden. Bei Defekt eines Netzteils garantiert das andere Netzteil den uneingeschränkten Weiterbetrieb. Jedes Hot-Plug-Netzteil kann im laufenden Betrieb ersetzt werden (siehe "Hot-Plug-Netzteile"...

  • Seite 63: Kabelzugentlastungsklemme Einsetzen

    Installation der Hardware Verfügt der Server über zwei Hot-Plug-Netzteile, kann der Netzanschluss des Servers mit Phasenredundanz hergestellt werden. In diesem Fall wird jedes der Netzteile entweder an zwei unterschiedliche Phasen oder an zwei getrennte Stromkreise des hausinternen Stromversorgungsnetzes angeschlossen. 4.4.1 Kabelzugentlastungsklemme einsetzen Sie können die Netzkabel in einer Kabelzugentlastungsklemme befestigen, damit die Kaltgerätestecker nicht versehentlich vom Server getrennt werden...

  • Seite 64: Hinweise Zum Anschließen/Lösen Von Kabeln

    Installation der Hardware Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Leitungen während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.

  • Seite 65: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Bedien- und Anzeigeelemente 5.1.1 Die Frontseite Bild 12: Anzeige- und Bedienelemente an der Frontseite 1 CPU-Fehler-Anzeige 9 ID-Anzeige 2 Speicher-Fehler-Anzeige 10 Betriebsanzeige 3 PCI-Fehler-Anzeige 11 Ein-/Aus-Taste 4 Lüfter-Fehler-Anzeige 12 ID-Taste 5 CSS-Anzeige...
  • Seite 66 Inbetriebnahme und Bedienung Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, hängt es von der Konfiguration des Betriebssystems ab, wie sich ein Druck auf die Ein-/Aus-Taste auswirkt (Ausführen eines Graceful Shutdown, Übergang in einen Sleep- oder Hibernation-Status, oder keine Auswirkung).
  • Seite 67 Inbetriebnahme und Bedienung Anzeigen am Bedienfeld Betriebsanzeige (dreifarbig) Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt. Leuchtet gelb während der Einschaltverzögerungszeit. Wenn der Server aus- und sofort wieder eingeschaltet wird, läuft eine Einschaltverzögerungszeit ab, bevor der Server neu startet. Dadurch wird z. B. eine Stromüberlastung verhindert.
  • Seite 68 Inbetriebnahme und Bedienung CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...
  • Seite 69 Inbetriebnahme und Bedienung Festplattenlaufwerk-Anzeigen Bild 13: Anzeigen am 2,5-Zoll-Festplattenmodul HDD BUSY (grün) – leuchtet: HDD in active phase (Laufwerk aktiv) – leuchtet nicht: HDD inactive (Laufwerk inaktiv) HDD FAULT (orange) (in Verbindung mit einem RAID-Controller) – leuchtet nicht: No HDD error (kein Laufwerksfehler) –...

  • Seite 70: Die Rückseite

    Inbetriebnahme und Bedienung 5.1.2 Die Rückseite CSS-, Global-Error- und ID-Anzeige Bild 14: ID-/CSS-/Global-Error-Anzeige 1 Global-Error-/CSS-/ID-Anzeige Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert.
  • Seite 71 Inbetriebnahme und Bedienung CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...
  • Seite 72 Inbetriebnahme und Bedienung LAN-Anzeigen Bild 15: LAN-Anzeigen Nr. Anzeige Beschreibung LAN- Leuchtet grün, wenn eine LAN-Verbindung Verbindung/Transfer vorhanden ist. (Management-LAN) Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. LAN- Leuchtet grün, bei einer LAN-Transferrate von Geschwindigkeit 100 Mbit/s.
  • Seite 73 Inbetriebnahme und Bedienung Anzeige am Hot-Plug-Netzteil Bild 16: Anzeige am Hot-Plug-Netzteil Anzeige am Hot-Plug-Netzteil (zweifarbig) 770 W Netzteil Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn ein voraussichtlicher Fehler am Netzteil erkannt worden, das Netzteil aber noch in Betrieb ist.

  • Seite 74: Anzeigen Der Hot-Plug-Systemlüfter

    Inbetriebnahme und Bedienung 5.1.3 Anzeigen der Hot-Plug-Systemlüfter Jedem Systemlüfter ist eine Fan-Statusanzeige (LED auf dem System Board) zugeordnet. Diese Statusanzeigen sind nur bei offenem Gehäuse sichtbar. Die jeweilige LED wird über Kommandos im Server Management gesetzt. Bedeutung leuchtet grün Lüfter ist in Ordnung. leuchtet orange Voraussichtlicher Lüfterausfall (Drehzahl weniger als 70% der ursprünglichen Drehzahl)

  • Seite 75: Server Einschalten/Ausschalten

    Betriebsumgebung finden Sie unter "Safety Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw.
  • Seite 76 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 79 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne ServerView Installation Manager" auf Seite 80). – Bereits installiertes System: Ê...
  • Seite 77 Inbetriebnahme und Bedienung – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S2). – Power Button Override Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste "hart"...

  • Seite 78: Server Konfigurieren

    Inbetriebnahme und Bedienung Server konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfigurierung des Servers und zur Installation des Betriebssystems. Stellen Sie sicher, dass im Serverbetrieb die Energiesparfunktionen im Menü Power im BIOS-Setup ausgeschaltet sind. 5.3.1 Onboard-SATA-Controller konfigurieren Auf dem System Board ist ein SATA-Controller integriert. Sie können den Onboard-SATA-Controller entweder vor oder während der Installation mit dem ServerView Installation Manager konfigurieren.

  • Seite 79: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Inbetriebnahme und Bedienung Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch "SAS Software User’s Guide" (auf der ServerView Suite DVD 2 unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI Configuration Software).

  • Seite 80: Konfiguration Und Betriebssystem-Installation Ohne Serverview Installation Manager

    Inbetriebnahme und Bedienung Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch. Folgenden Abschnitt zur Konfiguration des Servers und zur Installation des Betriebssystems brauchen Sie bei Verwendung vom ServerView Installation Manager nicht zu lesen. Fahren Sie mit dem Abschnitt "Server reinigen"...

  • Seite 81: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie den/die Netzstecker aus der(n) geerdeten Schutzkontakt-Steckdose(n). Der Gehäuseinnenraum des Servers darf nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung des Gehäuses von außen kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel.
  • Seite 82 Inbetriebnahme und Bedienung Operating Manual 200 S6...

  • Seite 83: Eigentums- Und Datenschutz

    Eigentums- und Datenschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen.
  • Seite 84 Eigentums- und Datenschutz Operating Manual 200 S6...

  • Seite 85: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheitshinweise und andere wichtige Informationen" und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 86: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie im ServerView Operations Manager die Fehlerliste bzw. die ErrorLog-Datei, und versuchen Sie den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê Schalten Sie den Bildschirm ein. Bildschirm ist dunkel gesteuert Ê...

  • Seite 87: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bi l dschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. Ê...

  • Seite 88: Uhrzeit Und Datum Stimmen Nicht

    Problemlösungen und Tipps Uhrzeit und Datum stimmen nicht Ê Stellen Sie Uhrzeit bzw. Datum im Betriebssystem oder im BIOS-Setup unter dem Menü Main mit System Date und System Time ein. Beachten Sie, dass die Systemzeit durch das Betriebssystem beeinflusst werden kann. So kann z. B. unter Linux die Zeit des Betriebssystems von der Systemzeit abweichen und würde in der Standardeinstellung die Systemzeit beim Herunterfahren überschreiben.

  • Seite 89: Hinzugefügtes Laufwerk Fehlerhaft

    Problemlösungen und Tipps Hinzugefügtes Laufwerk fehlerhaft RAID-Controller für Laufwerk nicht konfiguriert Der Einbau ist wahrscheinlich bei ausgeschaltetem System erfolgt. Ê Konfigurieren Sie mit dem entsprechenden Utility den RAID-Controller nachträglich für das Laufwerk. Informationen finden Sie in der Dokumentation zum RAID-Controller. oder Ê...
  • Seite 90 Problemlösungen und Tipps Operating Manual 200 S6...

  • Seite 91: Css-Komponenten

    Weitere Informationen zum CSS-Konzept finden Sie im Handbuch "PRIMERGY ServerView Suite Local Service Concept - LSC" auf der PRIMERGY ServerView Suite DVD 2. Die neuesten Informationen zu optionalen Produkten für RX200 S6 finden Sie im Konfigurator des Servers: http://ts.fujitsu.com/products/standard_servers/index.html (für EMEA) http://primeserver.fujitsu.com/primergy/system.html (für Japan) ACHTUNG! Das Netzteil darf nicht zerlegt werden.

  • Seite 92: Hot-Plug-Komponenten

    CSS-Komponenten Bei der in diesem Dokument beschriebenen Installation bleiben unangekündigte Änderungen in Bezug auf die möglichen Optionen vorbehalten. Beachten Sie di e Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Hot-Plug-Komponenten In diesem Abschnitt erfahren Sie, wie Sie mit den Hot-Plug-Komponenten umgehen bzw.

  • Seite 93: Leermodul Entfernen

    CSS-Komponenten Performance des Systems wird auf maximal 450 W gedrosselt, bis das defekte Netzteil ausgetauscht ist. Nach dem Austausch des Netzteils deaktiviert Power Safe Guide die Drosselung. ACHTUNG! Bereiche rund um das Netzteil können auch nach dem Herunterfahren noch sehr heiß sein. Warten Sie nach dem Herunterfahren eine Weile, bevor Sie das Netzteil entfernen.

  • Seite 94: Hot-Plug-Netzteil Einbauen

    CSS-Komponenten 8.1.1.2 Hot-Plug-Netzteil einbauen Bild 17: Netzteil einbauen Ê Schieben Sie das neue Netzteil in den leeren Einbauplatz, bis es einrastet. Achten Sie bitte unbedingt darauf, dass das Netzteil korrekt im Einbauplatz eingerastet und verriegelt ist. Nur so kann vermieden werden, dass das Netzteil bei einem notwendigen Transport aus der Halterung rutscht und beschädigt wird.
  • Seite 95 CSS-Komponenten Bild 18: Netzteil entriegeln und herausziehen Ê Drücken Sie den grünen Riegel (1) nach links. Ê Ziehen Sie das Netzteil am Griff aus dem Einbauplatz (2). Ê Bauen Sie das neue Netzteil in den leeren Einbauplatz ein (siehe Abschnitt "Hot-Plug-Netzteil einbauen"...

  • Seite 96: Hot-Plug-Festplattenlaufwerke

    CSS-Komponenten 8.1.2 Hot-Plug-Festplattenlaufwerke Im PRIMERGY RX200 S6 Server können bis zu acht 2,5-Zoll SAS-/SATA- Festplattenlaufwerke eingesetzt werden. Die für den PRIMERGY RX200 S6 bestellbaren Festplattenlaufwerke sind bei der Lieferung in einem Einbaurahmen montiert, der das Ersetzen von defekten Festplattenlaufwerken und das Hinzufügen neuer Festplattenlaufwerke im laufenden Betrieb ermöglicht.
  • Seite 97 CSS-Komponenten Wenn Sie eine Festplatteneinheit entsorgen, einer anderen Person überlassen oder zurückgeben möchten, sollten Sie zu Ihrer eigenen Sicherheit die im Laufwerk gespeicherten Daten vernichten. Ein unsanfter Umgang mit Festplatteneinheiten kann zu einer Beschädigung der gespeicherten Daten führen. Bevor Sie versuchen, unerwartete Probleme zu lösen, erstellen Sie von wichtigen Daten immer eine Sicherungskopie.

  • Seite 98: Festplattenmodul Und Blindeinsatz

    CSS-Komponenten 8.1.2.1 Festplattenmodul und Blindeinsatz Die für den PRIMERGY RX200 S6 bestellbaren Festplattenlaufwerke sind bei der Lieferung in einem Einbaurahmen montiert, der das Ersetzen von defekten Laufwerken und das Hinzufügen neuer Laufwerke im laufenden Betrieb ermöglicht. Festplattenlaufwerk und Einbaurahmen bilden das Festplattenmodul.

  • Seite 99: Umgang Mit Festplattenlaufwerken Und Festplattenmodulen

    CSS-Komponenten 8.1.2.2 Umgang mit Festplattenlaufwerken und Festplattenmodulen Festplattenlaufwerke, mit denen die Festplattenmodule bestückt sind, sind hochempfindliche elektromagnetische Geräte und müssen mit Sorgfalt behandelt werden. Durch fehlerhafte Behandlung kann es zu Teil- oder Komplettausfällen der Festplattenlaufwerke kommen. Diese Ausfälle führen zu Datenfehlern und zu Datenverlust oder zur vollständigen Zerstörung des Festplattenlaufwerks.

  • Seite 100: Leermodul Aus-/Einbauen

    CSS-Komponenten 8.1.2.3 Leermodul aus-/einbauen Freie Einbauplätze sind mit einem Leermodul versehen. Bauen Sie das Leermodul vor dem Einbau eines zusätzlichen Festplattenmoduls aus. Bild 20: 2,5-Zoll-Leermodul aus-/einbauen Ê Drücken Sie die beiden Zungen am Leermodul soweit zusammen, bis sich die Verriegelung löst (1). Ê...

  • Seite 101: Einbau Des Festplattenmoduls

    CSS-Komponenten 8.1.2.4 Einbau des Festplattenmoduls Bild 21: 2,5 Zoll Festplattenmodul entriegeln Ê Lösen Sie den Verriegelungsmechanismus wie folgt: 1. Drücken Sie die beiden grünen Laschen des Verriegelungshebels zusammen (1). 2. Schwenken Sie den Griff des Festplattenmoduls vollständig in Pfeilrichtung (2). Das Festplattenmodul ist jetzt entriegelt. Operating Manual RX200 S6...

  • Seite 102: Festplattenmodul Ausbauen

    CSS-Komponenten Bild 22: 2,5-Zoll-Festplattenmodul einbauen Ê Schieben Sie das Festplattenmodul vorsichtig bis zum Anschlag in den freien Einbauplatz (1). Ê Schwenken Sie den Griff vollständig herum (2), bis der Verriegelungsmechanismus eingerastet ist. 8.1.2.5 Festplattenmodul ausbauen ACHTUNG! Ziehen Sie im laufenden Betrieb ein Festplattenmodul nur, wenn auf das Laufwerk nicht zugegriffen wird.
  • Seite 103 CSS-Komponenten Wenn Sie bei laufendem Betrieb ein Festplattenmodul ausbauen wollen, gehen Sie dazu wie folgt vor: Ê Wenn Sie ein nicht defektes Festplattenmodul herausziehen wollen, setzen Sie das Festplattenlaufwerk vorher über die Software auf "Offline" (RAID- Controller-Konfigurationssoftware). Ê Entriegeln Sie das Festplattenmodul wie im Abschnitt "Einbau des Festplattenmoduls"...

  • Seite 104: Hot-Plug-Lüfter Austauschen

    CSS-Komponenten 8.1.3 Hot-Plug-Lüfter austauschen ACHTUNG! "Wichtige Hinweise" Beachten Sie die Sicherheitshinweise im Kapitel auf Seite Der Austausch eines defekten Lüfters erfordert das Öffnen der Lüfterabdekkung, da die Lüfter nicht direkt zugänglich sind. Der Server ist mit sechs Lüftereinheiten ausgerüstet. Jede Lüftereinheit besteht aus zwei einzelnen Hot-Plug-Lüfter.

  • Seite 105: Lüfterabdeckung Öffnen/Schließen

    CSS-Komponenten 8.1.3.1 Lüfterabdeckung öffnen/schließen ACHTUNG! Die Lüfterabdeckung muss wegen der Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes so schnell wie möglich wieder eingesetzt werden. Die maximale Öffnungszeit der Lüfterabdeckung beträgt 15 Minuten. Bild 23: Lüfterabdeckung öffnen Ê...

  • Seite 106: Lüfter Austauschen

    CSS-Komponenten 8.1.3.2 Lüfter austauschen Ê Öffnen Sie die Lüfterabdeckung (siehe Abschnitt "Lüfterabdeckung öffnen/schließen" auf Seite 105). LEDs LEDs LEDs LEDs LEDs LEDs FAN SYS 12 FAN SYS 10 FAN SYS 8 FAN SYS 6 FAN SYS 4 FAN SYS 2 FAN SYS 11 FAN SYS 9 FAN SYS 7...
  • Seite 107 Vergleichswert für den Alterungsprozess auf den neuen Lüfter bezieht. Falls Sie die ServerView-Agenten ab V3.0 für Windows auf dem Server installiert haben, finden Sie hierfür ein Tool unter Start – Programs – Fujitsu ServerView Suite Agents – Service Tools. Operating Manual RX200 S6...

  • Seite 108: Nicht-Hot-Plug-Komponenten Austauschen

    CSS-Komponenten Nicht-Hot-Plug-Komponenten austauschen Wenn eine defekte Nicht-Hot-Plug-Komponente erkannt wurde (nähere Informationen finden Sie im Kapitel "Inbetriebnahme und Bedienung" auf Seite 65 und im Handbuch "Customer Self Service (CSS)" auf der ServerView Suite DVD 2), gehen Sie wie folgt vor: Ê Beenden Sie alle Anwendungen und fahren Sie den Ser v er ordnungsgemäß herunter (siehe Abschnitt "Server einschalten/ausschalten"...
  • Seite 109 CSS-Komponenten Ê Das Entriegeln der Gehäuseabdeckung erfolgt mithilfe der beiden grünen Verriegelungshebel. Bild 28: Verriegelungshebel betätigen Ê Drücken Sie die grünen Verriegelungshebel wie abgebildet in Pfeilrichtung (1) und bewegen Sie sie dann nach oben (2), so dass die Gehäuseabdeckung etwas nach hinten geschoben wird. Ê...

  • Seite 110: Speichermodul Austauschen

    CSS-Komponenten 8.2.2 Speichermodul austauschen 8.2.2.1 Lufthutze ausbauen Bild 29: Lufthutze herausnehmen Ê Heben Sie die Lufthutze nach oben und entfernen Sie sie. Operating Manual 200 S6...

  • Seite 111: Defekte Css-Komponente Identifizieren

    CSS-Komponenten 8.2.2.2 Defekte CSS-Komponente identifizieren Bild 30: Indicate-CSS-Taste Ê Drücken Sie die Indicate-CSS-Taste: Die PRIMERGY Diagnostic-LED der defekten CSS-Komponente leuchtet auf und zeigt so an, welche CSS-Komponente (hier: Speichermodul) auf dem System Board ausgetauscht werden muss. Operating Manual RX200 S6...

  • Seite 112: Defektes Speichermodul Ausbauen

    CSS-Komponenten 8.2.2.3 Defektes Speichermodul ausbauen Bild 31: Speichermodul ausbauen Ê Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen (1). Ê Ziehen Sie das defekte Speichermodul aus dem Einbauplatz (2). 8.2.2.4 Neues Speichermodul einbauen ACHTUNG! Beachten Sie die Bestückungsvorschriften im Technischen Handbuch zum System Board D3031.

  • Seite 113: Lufthutze Einsezten

    CSS-Komponenten 8.2.2.5 Lufthutze einsezten Bild 33: Lufthutze einsezten Ê Setzen Sie die Lufthutze wieder ein. Operating Manual RX200 S6...

  • Seite 114: Erweiterungskarte Austauschen

    CSS-Komponenten 8.2.3 Erweiterungskarte austauschen Defekte Erweiterungskarte identifizieren Bild 34: Indicate-CSS-Taste Ê Drücken Sie die Indicate-CSS-Taste: Die PRIMERGY Diagnostic-LED der defekten CSS-Komponente leuchtet auf und zeigt so an, welche CSS-Komponente (hier: Erweiterungskarte) auf dem System Board ausgetauscht werden muss. Für den Einbauplatz #3 (RAID-Controller) erfolgt keine Anzeige. Operating Manual 200 S6...
  • Seite 115 CSS-Komponenten Riserkartenhalter ausbauen Bild 35: Lage der Riserkartenhalter 1 - 3 Ê Falls erforderlich, lösen Sie die auf der betreffenden Erweiterungskarte gesteckten Kabel. Ê Ziehen Sie den betreffenden Riserkartenhalter nach oben aus dem Einbauplatz heraus. Operating Manual RX200 S6...
  • Seite 116 CSS-Komponenten Ausbau einer defekten Erweiterungskarte Bild 36: Ausbau einer defekten Erweiterungskarte Ê Ziehen Sie die defekte Erweiterungskarte aus dem Steckplatz des Risers (siehe Pfeil). Operating Manual 200 S6...
  • Seite 117 CSS-Komponenten Erweiterungskarte einbauen Bild 37: Riserkartenhalter mit Controller bestückt Ê Stecken Sie die Erweiterungskarte in den Steckplatz der Riser-Karte. Achten Sie darauf, dass die Rückseitenabdeckung in die dafür vorgesehene Aussparung gelangt (siehe Kreis). Ê Wenn erforderlich, stecken Sie die Kabel an der Erweiterungskarte und sonstigen Komponenten.

  • Seite 118: Server Schließen

    CSS-Komponenten 8.2.4 Server schließen Ê Setzen Sie die Gehäuseabdeckung auf den Server. Achten Sie darauf, dass jeder Bolzen in der entsprechenden Nut liegt. Ê Schieben Sie die Gehäuseabdeckung bis zum Anschlag nach vorne. Die Gehäuseabdeckung muss spürbar einrasten. Operating Manual 200 S6...

  • Seite 119: Anhang: Technische Daten Des Servers

    Anhang: Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3031 Chipsatz Intel 5500 Prozessor Prozessoranzahl und - 1 oder 2 Intel Xeon-Prozessoren Speichermodul-Konfiguration...
  • Seite 120 Anhang: Technische Daten des Servers Schnittstellen USB-Anschlüsse 7x USB 2.0 (3x vorn, 3x hinten, 1x intern) Grafik (15 Pin) 2x VGA (1x vorn) Serial 1x seriell RS-232-C, nutzbar für iRMC S2 oder System oder Shared LAN / Ethernet (RJ-45) 2 x Gbit/s Ethernet Service-LAN (RJ45) 1x dedizierter Management-LAN-Anschluss für iRMC S2 (10/100 Mbit/s);...
  • Seite 121 Anhang: Technische Daten des Servers Steckplätze PCI-Express 2.0 x4 1 x low-profile (mech. x8) PCI-Express 2.0 x8 1 x standard profile und 1 x low profile Steckplatzhinweise PCI-Express Gen2 x 4, nur für Modular-RAID- Controller Laufwerks-Einbauplätze Konfiguration 6 x 2,5 Zoll oder 8 x 2,5 Zoll Festplatten- Einbauplatz Einbauplätze...
  • Seite 122 Anhang: Technische Daten des Servers Gewicht Gewicht bis zu 17 kg Hinweise Gewicht Je nach Konfiguration kann das Gewicht unterschiedlich sein Rackeinbausatz Rackeinbausatz optional erhältlich Abmessungen Rack (B x T x H) 482,6 mm (Bezel)/431 mm (Body) x 765 x 43 mm Montagetiefe Rack 728 mm Umgebung...
  • Seite 123 Anhang: Technische Daten des Servers Elektrische Daten (Hot-Plug-Netzteil) Nennspannungsbereich 100 V - 127 V ⁄ 200 V - 240 V Nennfrequenz 50 Hz - 60 Hz Nennstrom maximal 100 V - 240 V / 8 A - 4 A Wirkleistung 549 W Scheinleistung 557 VA...
