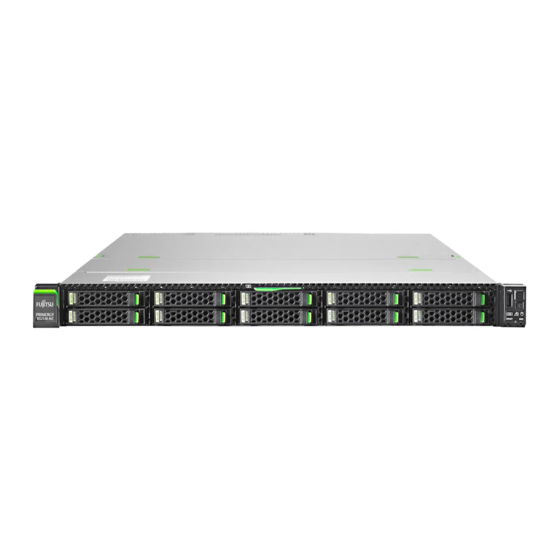

Seite 1 Upgrade und Maintenance Manual - Deutsch FUJITSU Server PRIMERGY RX2530 M2 Upgrade und Maintenance Manual Dezember 2016...
Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
Seite 3: Vorbereitende Hinweise
Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
Seite 5 Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Nur für Japan: Für dieses Produkt sollten geschirmte LAN-Kabel verwendet werden. Upgrade und Maintenance Manual RX2530 M2...
Seite 6 Versionsverlauf Ausgabennummer Grund für Aktualisierung 1.0 / März 2016 Erstveröffentlichung 2.0 / Oktober 2016 Allgemeine Aktualisierung 3.0 / Dezember 2016 Abschnitt 4.6 aktualisiert Upgrade und Maintenance Manual RX2530 M2...
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......21 Darstellungsmittel ..... . . 22 Bevor Sie beginnen .
Seite 8 Inhalt Netzkabel trennen ......55 Auf die Komponente zugreifen ....56 4.4.1 Server aus dem Rack ziehen .
Seite 9 Inhalt 5.2.2 Backup / Wiederherstellung der Systeminformationen überprüfen ......90 5.2.3 RAID-Controller-Firmware aktualisieren ... . . 91 5.2.4 Option ROM Scan aktivieren .
Seite 10 Inhalt 6.2.1.2 Leerblende abnehmen ....116 6.2.1.3 Netzteil installieren ..... 117 6.2.1.4 Abschließende Schritte .
Seite 11 Inhalt 7.2.8.1 Vorbereitende Schritte ....140 7.2.8.2 Fehlerhafte 4x 2,5-Zoll HDD-Backplane ausbauen ..141 7.2.8.3 Neue 4 x 2,5-Zoll HDD-Backplane einbauen .
Seite 12 Inhalt 7.3.5.2 Fehlerhafte 3,5-Zoll HDD-Backplane ausbauen ..165 7.3.5.3 3,5-Zoll HDD-Backplane einbauen ... . . 166 7.3.5.4 Abschließende Schritte ....167 Lüfter .
Seite 13 Inhalt 9.4.2.2 DynamicLoM-Modul ausbauen ....199 9.4.2.3 Leerblende einbauen ..... 200 9.4.2.4 Abschließende Schritte .
Seite 14 Inhalt 9.6.1.2 FBU vorbereiten ..... . . 222 9.6.1.3 FBU einbauen ......223 9.6.1.4 Abschließende Schritte .
Seite 15 Inhalt 10.3 Speichermodul ausbauen ....249 10.3.1 Vorbereitende Schritte ..... . 249 10.3.2 Speichermodul ausbauen .
Seite 16 Inhalt 12.2.1 Vorbereitende Schritte ..... 278 12.2.2 Leerblende abnehmen ..... 279 12.2.3 Optisches Laufwerk einbauen .
Seite 17 Inhalt 13.3.3.4 Abschließende Schritte ....299 13.4 Frontpanel (10 x 2,5-Zoll-Festplatten) ... . . 300 13.4.1 Frontpanel am Montagewinkel austauschen .
Seite 18 Inhalt 15.3.1.3 Abschließende Schritte ....316 15.3.1.4 Softwarekonfiguration ....316 15.3.2 UFM entfernen .
Seite 19 Inhalt 15.6.1.1 Vorbereitende Schritte ....337 15.6.1.2 iRMC Micro-SD-Karte einbauen ....337 15.6.1.3 Abschließende Schritte .
Seite 20 Inhalt 17.2.3.2 Anzeigen am Anschlussfeld ....384 17.2.3.3 Anzeigen an Netzteilen (Einschübe) ... . 387 17.3 Onboard-Einstellungen .
Seite 21: Einleitung
Einleitung Dieses Upgrade und Maintenance Manual bietet Anweisungen für die folgenden Vorgehensweisen: Serverkonfiguration hochrüsten durch Hinzufügen optionaler ● Hardwarekomponenten Serverkonfiguration hochrüsten durch Austausch bestehender ● Hardwarekomponenten durch höherwertige Austausch defekter Hardwarekomponenten ● Das vorliegende Handbuch befasst sich mit vor Ort durchgeführten Wartungstätigkeiten.
Seite 22: Darstellungsmittel
Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos oder Menüpunkte Kursive Schrift kennzeichnet Bildschirmausgaben Dicktengleiche Schrift kennzeichnet Benutzereingaben Dicktengleiche halbfette Schrift "Anführungszeichen" Kennzeichnen Kapitelnamen und Ausdrücke, die hervorgehoben werden sollen Kennzeichnet Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen.
Seite 23: Bevor Sie Beginnen
Bevor Sie beginnen Führen Sie die folgenden Schritte durch, bevor Sie mit einer Upgrade- oder Wartungstätigkeit beginnen: Ê Lesen Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite 37 sorgfältig durch. Ê Stellen Sie sicher, dass alle erforderlichen Handbücher verfügbar sind. Weitere Informationen finden Sie in der Dokumentationsübersicht in Abschnitt "Dokumente, die Sie zur Hand haben müssen"...
Seite 24 Optionale Komponenten installieren Die Betriebsanleitung ihres Servers bietet eine Übersicht über die Serverfunktionen und verfügbare Hardwareoptionen. Verwenden Sie die Fujitsu ServerView Suite Management-Software und die Web-Schnittstelle des iRMC, um die Hardware-Erweiterung vorzubereiten. Die ServerView Suite-Dokumentation ist online verfügbar unter http://manuals.ts.fujitsu.com (http://www.fujitsu.com/jp/products/computing/servers/primergy/manual/...
Seite 25 Bevor Sie beginnen Anzeige neben der defekten Komponente aktiviert, selbst wenn der Server abgeschaltet und vom Netz getrennt wurde. Weitere Informationen finden Sie in den Abschnitten "Verwendung von Diagnose-Informationen" auf Seite 51 "Anzeigen am Frontpanel" auf Seite 376. Wenn die defekte Komponente eine Customer Replaceable Unit im Rahmen des CSS-Konzepts (Customer Self Service) ist, leuchten die CSS-Anzeigen an der Vorderseite des Servers auf.
Seite 26: Einstufung Von Verfahrensweisen
Qualifikation zu kennzeichnen. Zu Beginn jedes Verfahrens wird der betroffene Einheitentyp durch eines der in diesem Abschnitt vorgestellten Symbole gekennzeichnet. Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. 2.1.1 CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) wurden für den Customer Self...
Seite 27: Upgrade Und Repair Units (Uru-Komponenten)
Customer Self Service (Repair Units) zur Verfügung stehen. Für den japanischen Markt lässt der Kunde nur ein Upgrade zu. Zu Upgrade Units als Customer Replaceable siehe: http://www.fujitsu.com/jp/products/computing/servers/primergy/ Server-Management-Fehlermeldungen und -Diagnoseanzeigen an der Vorderseite und am System Board melden defekte URU-Komponenten als vom Kunden austauschbare CSS-Komponenten.
Seite 28: Fru-Komponenten (Field Replaceable Units)
Komponenten, die als Field Replaceable Units verwendet werden – CPU (Austausch) – SAS-/SATA-Backplanes – Frontpanel-Modul – System Board – TPM (Trusted Platform Module) Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. Upgrade und Maintenance Manual RX2530 M2...
Seite 29: Durchschnittliche Tätigkeitsdauer
Bevor Sie beginnen Durchschnittliche Tätigkeitsdauer Hardware: 10 Minuten Die durchschnittliche Tätigkeitsdauer, darunter Schritte zur Vor- und Nachbereitung, wird zu Beginn jedes Verfahrens neben der Verfahrensklasse angezeigt. In der folgenden Tabelle finden Sie eine Übersicht über die Schritte, die bei der Berechnung der durchschnittlichen Tätigkeitsdauer berücksichtigt werden: Berück- Schritt...
Seite 30: Benötigte Werkzeuge
Bevor Sie beginnen Benötigte Werkzeuge Stellen Sie beim Vorbereiten der Wartungstätigkeiten sicher, dass alle in der unten stehenden Übersicht aufgeführten Werkzeuge zur Verfügung stehen. Sie finden eine Liste der benötigten Werkzeuge zu Beginn jeder Austauschroutine. Liste der verwendeten Schrauben für den Weltmarkt Schraubendreher / Biteinsatz Schraube...
Seite 31 Bevor Sie beginnen Schraubendreher / Biteinsatz Schraube Verwendung Drehmoment Phillips M3 x 4 mm UFM- PH1 / (+) No. 1 (weiß) Nylonschraube 0,06 Nm A3C40109082 Phillips M 2,5 x 4 mm PH1 / (+) No. 1 (silber) 0,4 Nm A3C40137316 UNC #4-40x7.8 mm Front-VGA- Sechskantschraube...
Seite 32 Bevor Sie beginnen Liste verwendeter Schrauben (in Japan) Schraubendreher / Biteinsatz Schraube Verwendung Drehmoment Phillips M3 x 6 mm Steckplatzabdeckung PH2 / (+) Nr. 2 (silber) an Gehäuse, System Board 0,6 Nm F6-SW2N3-06121 SAS-Expander- Phillips M3 x 5 mm Board, Steckplatz- PH2 / (+) Nr.
Seite 33 Bevor Sie beginnen Schraubendreher / Biteinsatz Schraube Verwendung Drehmoment Phillips M 2,5 x 4 mm PH1 / (+) No. 1 (silber) 0,4 Nm A3C40137316 UNC #4-40x7.8 mm Front-VGA- Sechskantschraube (silber) Anschluss, serielle 0,6 Nm Schnittstelle V26827-B265-V5 Phillips Frontpanel am M 2,5 x 8 mm PH1 / (+) No.
Seite 34: Dokumente, Die Sie Zur Hand Haben Müssen
Für Japan verwenden Sie bitte folgende Adresse: http://www.fujitsu.com/jp/products/computing/servers/primergy/manual/. Dokument Beschreibung "Quick Start Hardware - Faltblatt mit FUJITSU Server PRIMERGY Schnellinstallationsanleitungen für die RX2530 M2" Faltblatt Erstinbetriebnahme, online verfügbar "ServerView Quick Start Guide" Information zur Erstinstallation und Erstkonfiguration der Software, online „ServerView ク...
Seite 35: Beschreibung
(eLCM)" Identifizierungs- und Informationssystem für Ersatzteile (nur für den Weltmarkt), verfügbar online oder zum Herunterladen Illustrated-Spares- (Windows) unter Ersatzteilkatalog http://manuals.ts.fujitsu.com/illustrated_spares oder über die CSS-Komponentenansicht des ServerView Operations Manager. Glossar Online verfügbar Wichtige Informationen zu Garantiebe- Handbuch "Garantie" stimmungen, Recycling und Service, online "...
Seite 36 Bevor Sie beginnen Dokument Beschreibung – Betriebssystem-Dokumentation, Drittanbieter-Dokumentation Online-Hilfe – Peripheriegeräte-Dokumentation Tabelle 4: Dokumentationen, die Sie zur Hand haben müssen Upgrade und Maintenance Manual RX2530 M2...
Seite 37: Wichtige Hinweise
Wichtige Hinweise ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsan- weisungen, bevor Sie ein Gerät installieren und in Betrieb nehmen. Dadurch können Sie schwerwiegende Fehler vermeiden, die Ihrer Gesundheit schaden, das Gerät beschädigen und Ihre Datenbasis gefährden können. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls beschrieben im Handbuch "Safety Notes and Regulations"...
Seite 38 Wichtige Hinweise Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, ● kann sowohl am Äußeren als auch im Inneren des Geräts Betauung auftreten. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Die Nichtbeachtung der Vorgaben kann zu Sachschäden am Gerät führen.
Seite 39 Wichtige Hinweise Schließen Sie den Server und die daran angeschlossenen Peripheriegeräte ● immer am selben Stromkreis an. Anderenfalls droht Datenverlust, wenn z. B. bei Netzausfall der Server noch in Betrieb ist, das Peripheriegerät (z. B. ein Speichersubsystem) aber ausgefallen ist. Datenkabel mit ausreichender Abschirmung müssen verwendet werden.
Seite 40 Wichtige Hinweise Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von ● Systemerweiterungen Defekte am Server verursachen. Stellen Sie nur die Bildschirmauflösungen und Bildwiederholfrequenzen ein, ● die in der Betriebsanleitung für den Bildschirm angegeben sind. Wenn Sie andere Werte einstellen, kann der Bildschirm beschädigt werden. Wenden Sie sich im Zweifelsfall an Ihre Verkaufsstelle oder an den Kundendienst.
Seite 41 Wichtige Hinweise Batterien Bei unsachgemäßem Austausch einer Batterie im Gerät besteht ● Explosionsgefahr. Batterien nur durch identische Batterien oder vom Hersteller empfohlene Typen ersetzen. Entsorgen Sie Batterien nicht über den Hausmüll. ● Batterien müssen gemäß lokaler Bestimmungen bezüglich Sondermüll ● entsorgt werden.
Seite 42 Wichtige Hinweise Unter Umständen können scharfkantige CD-/DVD/BD-Bruchstücke die Abdeckung des optischen Laufwerks durchdringen (Beschädigungen am Gerät) und aus dem Gerät geschleudert werden (Verletzungsgefahr, insbesondere an unbedeckten Körperpartien wie Gesicht oder Hals). Hohe Luftfeuchtigkeit und Staubkonzentrationen in der Luft sind zu ●...
Seite 43: Laserhinweis
Wichtige Hinweise Beschreiben Sie die Beschriftungsseite (bedruckte Seite) nicht mit ● Kugelschreiber oder Bleistift. Bringen Sie keine Aufkleber o. Ä. auf der Beschriftungsseite an. Dies ● könnte zu einer Unwucht beim Drehen und zu abnormalen Vibrationen führen. Wenn eine CD/DVD/BD von einem kalten an einen warmen Ort ●...
Seite 44 Wichtige Hinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den ●...
Seite 45 Wichtige Hinweise Server transportieren Transportieren Sie den Server nur in seiner Originalverpackung oder in ● einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt. In Japan muss das Gerät nicht in der Originalverpackung transportiert werden. Packen Sie den Server erst am Aufstellungsort aus. ●...
Seite 46: Energy Star
Wichtige Hinweise ENERGY STAR Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. Beachten Sie, dass nachträglich installierte Software, Änderungen der Hardware-Konfiguration, der Energieoptionen oder im BIOS Auswirkungen auf den Energieverbrauch haben können. Die durch den ENERGY STAR garantierten Eigenschaften können dann nicht mehr zugesichert werden.
Seite 47: Fcc Class A Compliance Statement
Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.
Seite 48: Umweltschutz
Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
Seite 49 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling. Upgrade und Maintenance Manual RX2530 M2...
Seite 50 Wichtige Hinweise Upgrade und Maintenance Manual RX2530 M2...
Seite 51: Grundlegende Hardwareverfahren
Grundlegende Hardwareverfahren Verwendung von Diagnose-Informationen Verwenden Sie die Fujitsu ServerView Suite Management-Software, um die Hochrüstung oder den Austausch von Hardwarekomponenten zu planen. Detaillierte Informationen finden Sie unter den folgenden ServerView Suite- Themen: – Bedienung – Wartung Es wird empfohlen, lokale Wartungstätigkeiten mit Ferndiagnoseverfahren vorzubereiten, die in dem Handbuch "ServerView Suite Local Service Concept...
Seite 52: Fehlerklasse Bestimmen
Grundlegende Hardwareverfahren Ê Wählen Sie Single System View und drücken Sie die Schaltfläche Locate, wenn Sie mit ServerView Operations Manager die ID-Anzeige ein- oder ausschalten möchten. Ê Deaktivieren Sie die ID-Anzeige, sobald Sie die Wartungstätigkeit erfolgreich abgeschlossen haben. 4.1.2 Fehlerklasse bestimmen Mit dem Local Service Concept (LSC) können Sie defekte Serverkomponenten ermitteln.
Seite 53: Fehlerhafte Komponente Ermitteln
Grundlegende Hardwareverfahren 4.1.3 Fehlerhafte Komponente ermitteln Nachdem Sie die Fehlerklasse mithilfe der CSS- oder Global-Error-Anzeigen ermittelt haben (siehe Abschnitt "Fehlerklasse bestimmen" auf Seite 52), können Sie mittels der lokalen Diagnoseanzeigen am System Board, an den Festplattenmodulen und an den Netzteilen (nur Einschübe) die defekte Komponente identifizieren.
Seite 54: Server Herunterfahren
Grundlegende Hardwareverfahren Server herunterfahren ACHTUNG! Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige Hinweise" auf Seite Dieser Schritt ist nur erforderlich, wenn Sie Nicht-Hot-Plug-fähige Komponenten austauschen oder hochrüsten. Ê Informieren Sie den Systemadministrator darüber, dass der Server heruntergefahren und offline geschaltet wird. Ê...
Seite 55: Netzkabel Trennen
Grundlegende Hardwareverfahren Netzkabel trennen Netzkabel trennen (AC Netzteil) Bild 2: Kabelzugentlastungsklemme eines Netzteils öffnen Ê Drücken Sie die Kabelzugentlastungsklemme nach unten, bis sie ausrastet (1). Ê Öffnen Sie die Kabelzugentlastungsklemme (2). Ê Trennen Sie das Netzkabel vom Netzteil und entfernen Sie es aus der Kabelzugentlastungsklemme.
Seite 56: Auf Die Komponente Zugreifen
Grundlegende Hardwareverfahren Netzkabel trennen (DC Netzteil) Bild 3: Server von der Gleichspannung trennen Ê Entfernen Sie die zwei Schrauben (1). Ê Trennen Sie das Netzkabel vom Netzteil (2). Auf die Komponente zugreifen ACHTUNG! Nur für Non-Hot-Plug-Komponenten: ● Bevor Sie Abdeckungen entfernen oder befestigen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus.
Seite 57: Server Aus Dem Rack Ziehen
Grundlegende Hardwareverfahren 4.4.1 Server aus dem Rack ziehen ACHTUNG! Sichern Sie das Rack während der Installation durch den Kippschutz. ● Wenn Sie den Server aus dem Rack ziehen, ohne dass der Kippschutz angebracht ist, kippt das Rack um. Achten Sie darauf, dass Sie beim Herausziehen oder Hineinschieben ●...
Seite 58: Server Aus Dem Rack Ausbauen
Grundlegende Hardwareverfahren 4.4.2 Server aus dem Rack ausbauen In den meisten Fällen können Wartungstätigkeiten durchgeführt werden, während der Server aus dem Rack herausgezogen wurde. Je nach Zugänglichkeit und Sicherheitsrichtlinien ist es jedoch manchmal sinnvoll, den Server zu Wartungszwecken vollständig aus dem Rack- Schrank zu entfernen.
Seite 59 Grundlegende Hardwareverfahren Bild 5: Server aus dem Rack ausbauen Ê Lösen Sie die Verriegelungen an beiden Rack-Schienen (1). Ê Heben Sie den Server aus den Rack-Schienen (2) und legen Sie ihn auf eine ebene Oberfläche. Upgrade und Maintenance Manual RX2530 M2...
Seite 60: Gehäusedeckel Entfernen
Grundlegende Hardwareverfahren 4.4.3 Gehäusedeckel entfernen Gehäuseabdeckung entfernen Bild 6: Gehäuseabdeckung entfernen Ê Drücken Sie die grünen Touchpoints nach innen (1). Ê Schieben Sie die Gehäuseabdeckung bis zum Anschlag in Pfeilrichtung (2). Ê Nehmen Sie die Gehäuseabdeckung nach oben ab (3). Lüfterabdeckung entfernen Bild 7: Lüfterabdeckung entfernen Ê...
Seite 61: Erneute Montage
Grundlegende Hardwareverfahren Erneute Montage ACHTUNG! Bevor Sie die Abdeckungen befestigen, vergewissern Sie sich, dass ● keine nicht benötigten Teile oder Werkzeuge im Server zurückbleiben. Der Gehäusedeckel muss wegen der Kühlung, der einzuhaltenden ● EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes so schnell wie möglich wieder eingesetzt werden.
Seite 62 Grundlegende Hardwareverfahren Bild 9: Lüfterabdeckung (B) anbringen Ê Schieben Sie die Lüfterabdeckung bis zum Anschlag in Pfeilrichtung. Gehäuseabdeckung anbringen Bild 10: Gehäuseabdeckung anbringen (A) Ê Setzen Sie die Gehäuseabdeckung auf den Server. Merken Sie sich die Aussparungen (siehe Kreise). ACHTUNG! Achten Sie darauf, dass sich alle Kabel innerhalb des Chassis befinden.
Seite 63 Grundlegende Hardwareverfahren Bild 11: Gehäuseabdeckung anbringen (B) Ê Schieben Sie die Gehäuseabdeckung bis zum Anschlag in Pfeilrichtung, bis sie einrastet. Upgrade und Maintenance Manual RX2530 M2...
Seite 64: Server Ins Rack Einbauen
Grundlegende Hardwareverfahren 4.5.2 Server ins Rack einbauen ACHTUNG! Es sind mindestens zwei Personen erforderlich, um den Server auf den Rack-Schienen zu positionieren. (Für Japan, siehe " 安全上のご注意 "). Für Konfigurationen unter 32 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens zwei Personen erforderlich.
Seite 65 Grundlegende Hardwareverfahren Bild 12: Server in die Rack-Schienen einsetzen Ê Ziehen Sie die Rack-Schienen vollständig aus, bis sie einrasten (1). Die Rack-Schienen müssen hörbar einrasten, sodass sie nicht mehr bewegt werden können. Ê Setzen Sie den Server leicht geneigt auf die hinteren Befestigungspunkte an den Rack-Schienen (2).
Seite 66: Server In Das Rack Schieben
Grundlegende Hardwareverfahren 4.5.3 Server in das Rack schieben Bild 13: Server in das Rack schieben Ê Lösen Sie die Teleskopschienen-Verriegelung auf beiden Seiten (1). Ê Schieben Sie den Server so weit in das Rack (2), bis die Verriegelungshebel (3) einrasten. ACHTUNG! Achten Sie dabei auf Ihre Finger.
Seite 67: Netzkabel Anschließen
Grundlegende Hardwareverfahren Netzkabel anschließen Netzkabel anschließen (AC Netzteil) ACHTUNG! Der Server unterstützt eine Netzspannung im Bereich von 100 V - 240 V. Sie dürfen den Server nur betreiben, wenn der Nennspannungsbereich des Servers mit der örtlichen Netzspannung übereinstimmt. Für das 800-W-Titanium-Netzteil: Netzeingangsspannungsbereich: 200 V –...
Seite 68 Grundlegende Hardwareverfahren Ê Drücken Sie die Kabelzugsentlastungsklemme zu, bis sie einrastet, um das Kabel zu fixieren (3). Nach dem Anschluss an das Stromnetz dauert es 60 Sekunden, bis der Server den Standby-Modus erreicht. Netzkabel anschließen (DC Netzteil) ACHTUNG! Das DC Netzteil passt sich automatisch an jede Spannung im folgenden Bereich an: -40,5 V bis -57 V.
Seite 69: Server Einschalten
Grundlegende Hardwareverfahren Ê Wenn erforderlich, stellen Sie eine dauerhafte Verbindung zum Distribution- Board her. ACHTUNG! Wenn der Server oder das Rack für die dauerhafte Verbindung zum Stromnetz vorgesehen ist, darf nur ein autorisierter Spezialist (Elektriker) die Arbeiten ausführen. Bitte beachten Sie die Regelungen des jeweiligen Landes. Nach dem Anschluss an das Stromnetz dauert es 60 Sekunden, bis der Server den Standby-Modus erreicht.
Seite 70: Handhabung Der Riser-Module
Grundlegende Hardwareverfahren Handhabung der Riser-Module 4.8.1 Riser-Modul ausbauen Bild 16: Nummerierung der Riser-Module Riser-Modul 1 umfasst Steckplatz 1 und Steckplatz 2 Riser-Modul 2 umfasst Steckplatz 3 Riser-Modul 3 umfasst Steckplatz 4 Optional kann ein Riser-Modul in voller Höhe eingebaut werden. In diesem Fall ist der Steckplatz 3 nicht verfügbar und der Steckplatz 4 kann mit einer Erweiterungskarte in voller Höhe bestückt werden.
Seite 71: Riser-Modul Einbauen
Grundlegende Hardwareverfahren Bild 17: Riser-Modul ausbauen (Beispiel Riser-Modul 3) Ê Trennen Sie gegebenenfalls Kabel von den anderen Komponenten. Ê Ziehen Sie das entsprechende Riser-Modul vorsichtig nach oben heraus. 4.8.2 Riser-Modul einbauen Bild 18: Riser-Modul einbauen (Beispiel Riser-Modul 3) Ê Setzen Sie die Riser-Karte in den System Board-Steckplatz und drücken Sie die grünen Touchpoints nach unten (siehe Kreise).
Seite 72 Grundlegende Hardwareverfahren ACHTUNG! Für das Riser-Modul in voller Höhe gilt: Stellen Sie sicher, dass die EMC-Federn korrekten Kontakt haben (siehe Lupenansichten). Bild 19: Riser-Modul in voller Höhe einbauen Upgrade und Maintenance Manual RX2530 M2...
Seite 73: Handhabung Der Lüfterschwämme
Grundlegende Hardwareverfahren Handhabung der Lüfterschwämme Das System ist mit zwei Lüfterschwämmen ausgestattet. Zur Durchführung von Verkabelungsarbeiten müssen die Lüfterschwämme entfernt werden. Lüfterschwamm 1 Lüfterschwamm 2 Bild 20: Position der Lüfterschwämme Upgrade und Maintenance Manual RX2530 M2...
Seite 74: Lüfterschwämme Entfernen
Grundlegende Hardwareverfahren 4.9.1 Lüfterschwämme entfernen Bild 21: Lüfterschwamm 1 ausbauen Bild 22: Lüfterschwamm 2 ausbauen Ê Ziehen Sie die Lüfterschwämme vorsichtig nach oben heraus. Upgrade und Maintenance Manual RX2530 M2...
Seite 75: Lüfterschwämme Anbringen
Grundlegende Hardwareverfahren 4.9.2 Lüfterschwämme anbringen Bild 23: Lüfterschwamm 1 einbauen Bild 24: Lüfterschwamm 2 einbauen Ê Setzen Sie die Lüfterschwämme an den Seiten des Gehäuses ein. Die Aussparungen des Gehäuses müssen frei bleiben (siehe Kreise). Ê Drücken Sie die Lüfterschwämme nach unten, die liegen über den Kabeln. Achten Sie darauf, dass die Lüfterschwämme nicht über die Höhe des Grundrahmens herausragen.
Seite 76: Handhabung Der Cpu-Lufthauben
Grundlegende Hardwareverfahren 4.10 Handhabung der CPU-Lufthauben 4.10.1 CPU-Lufthauben ausbauen Bild 25: CPU-Lufthauben ausbauen Ê Nur für die Lufthaube an der CPU 2: Ziehen Sie den Haken der Erweiterung aus der Klammer am Netzteilkäfig (siehe Lupenansicht). Ê Ziehen Sie die CPU-Lufthaube vorsichtig nach oben. Upgrade und Maintenance Manual RX2530 M2...
Seite 77: Cpu-Lufthauben Einbauen
Grundlegende Hardwareverfahren 4.10.2 CPU-Lufthauben einbauen Bild 26: CPU-Lufthauben einbauen Ê Setzen Sie die CPU-Lufthauben vorsichtig auf die CPUs. Achten Sie darauf, dass die Haken im Lüfterkäfig einpassen (siehe Lupenansicht). Ê Nur für die Lufthaube an der CPU 2: Führen Sie den Haken der Erweiterung in die Klammer am Netzteilkäfig ein (siehe Lupenansicht).
Seite 78 Grundlegende Hardwareverfahren Upgrade und Maintenance Manual RX2530 M2...
Seite 79: Grundlegende Softwareverfahren
Grundlegende Softwareverfahren Wartungstätigkeit beginnen 5.1.1 BitLocker-Funktionalität anhalten Die BitLocker-Laufwerksverschlüsselung bietet Schutz für das Betriebssystem und für Datenlaufwerke, indem die Inhalte verschlüsselt werden, so dass Benutzer ihre Anmeldeinformationen authentifizieren müssen, um auf die Informationen zuzugreifen. BitLocker verwendet für das Betriebssystemlaufwerk das kompatible Trusted-Platform-Modul (TPM), um zu ermitteln, ob der Startvorgang des Computers geändert wurde.
Seite 80 Assistenten zugreifen können, ist ggf. eine Änderung der Einstellungen der BitLocker-Gruppenrichtlinie erforderlich. Weitere Informationen zum Anhalten der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Zusätzliche Informationen finden Sie auf den Fujitsu-Webseiten. Upgrade und Maintenance Manual RX2530 M2...
Seite 81: Svom Boot Watchdog-Funktion Deaktivieren
Grundlegende Softwareverfahren 5.1.2 SVOM Boot Watchdog-Funktion deaktivieren Der ServerView Operations Manager Boot Watchdog bestimmt, ob der Server innerhalb eines vorgegebenen Zeitraums bootet. Wenn der Watchdog-Timer abläuft, wird das System automatisch erneut gebootet. 5.1.2.1 Boot Watchdog-Einstellungen anzeigen Boot Watchdog-Einstellungen im BIOS ansehen Ê...
Seite 82: Boot Watchdog-Einstellungen Konfigurieren
Grundlegende Softwareverfahren Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Operations Manager - Server Management". 5.1.2.2 Boot Watchdog-Einstellungen konfigurieren Wenn das System zum Zweck eines Firmware-Upgrades von einem Boot- fähigen Wechselmedium gestartet werden soll, muss der Boot Watchdog vor Beginn der Wartungsprozedur deaktiviert werden. Anderenfalls initiiert der Boot Watchdog einen Systemneustart, bevor der Flash-Vorgang abgeschlossen ist.
Seite 83: Backup- Und Optische Speichermedien Entfernen
HTTPS-Adresse zur Verfügung stehen: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/Pages/ TapeFacts.aspx (nur für den Weltmarkt) Für Japan: Kontaktieren Sie den Support von Fujitsu, wenn ein erzwungener Bandauswurf erforderlich ist. Fujitsu übernimmt keine Verantwortung für Schäden am Bandlaufwerk, der Datenkassette bzw. dem Datenband oder für den Verlust von Daten, die auf einen manuellen Auswurf des Bands zurückzuführen sind.
Seite 84: Hinweis Zur Serverwartung In Einer Multipath-E/A-Umgebung
Dies ist eine bekannte Einschränkung von Windows PE mit Multipath- Treibern. Update Manager Express verwenden Ê Wenn Sie eine Offline-Aktualisierung des BIOS/der Firmware durchführen, bereiten Sie zuerst die ServerView Update-DVD oder den USB-Stick vor: Ê Laden Sie das aktuelle ServerView Update-DVD-Image von Fujitsu herunter: ftp://ftp.ts.fujitsu.com/images/serverview (für den Weltmarkt) http://www.fujitsu.com/jp/products/computing/servers/primergy/support/ (für Japan)
Seite 85 Grundlegende Softwareverfahren Ê Booten Sie den Server von der vorbereiteten Update-DVD oder dem USB- Stick aus: DVD: Ê Schalten Sie den Server ein. Ê Legen Sie unmittelbar nach Einschalten des Servers die Update- DVD in das DVD-Laufwerk ein und schließen Sie das Laufwerk. USB: Ê...
Seite 86 Grundlegende Softwareverfahren Ê Schalten Sie den Server ein. Ê Legen Sie unmittelbar nach Einschalten des Servers die ServerView Suite- DVD in das DVD-Laufwerk ein und schließen Sie das Laufwerk. Gehen Sie folgendermaßen vor, wenn der Server nicht von der DVD bootet: Ê...
Seite 87: Id-Anzeige Einschalten
Grundlegende Softwareverfahren 5.1.6 ID-Anzeige einschalten Bei der Arbeit in einer Rechenzentrumsumgebung oder in einem Serverraum sollten Sie für eine mühelose Identifizierung die ID-Anzeige an den vorderen und hinteren Anschlussfeldern des Servers aktivieren. Weitere Informationen finden Sie im Abschnitt "Defekte Server ermitteln" auf Seite 51 oder im Handbuch "ServerView Suite Local Service Concept (LSC)".
Seite 88: Wartungstätigkeit Abschließen
Support-Seiten von Fujitsu zur Verfügung: http://ts.fujitsu.com/support/ (globaler Markt) http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ (Japan) Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung des BIOS zurückzuführen sind. 5.2.1.1 System Board-BIOS aktualisieren bzw. wiederherstellen BIOS Flash-Verfahren Ê...
Seite 89 Grundlegende Softwareverfahren Ê Betätigen Sie während der POST-Phase die [F12]-Taste und wählen Sie den angeschlossenen USB-Stick als Boot-Laufwerk aus. Das System erkennt den USB-Stick. Ê Wählen Sie im Menü "Update Tool" eine der folgenden Optionen, um den iRMC-Aktualisierungsvorgang zu starten. Normal Wählen Sie diese Option, um ein bestehendes System Board auszuwählen.
Seite 90: Backup / Wiederherstellung Der Systeminformationen Überprüfen
Grundlegende Softwareverfahren Ê Drücken Sie die Ein- / Aus-Taste. Das System startet den POST-Prozess. Ê Betätigen Sie während der POST-Phase die [F12]-Taste und wählen Sie den angeschlossenen USB-Stick als Boot-Laufwerk aus. Das System erkennt den USB-Stick. Ê Wählen Sie im Menü "Update Tool" die Option Recovery_L, um den iRMC- Aktualisierungsvorgang zu starten.
Seite 91: Raid-Controller-Firmware Aktualisieren
Benutzerhandbuch "ServerView Update Management" – ServerView Update Manager Express: Benutzerhandbuch "Lokaler System Update von PRIMERGY Servern" Flash-Tool verwenden Die aktuellsten Firmware-Dateien stehen als ASPs (autonome Support-Pakete) für Windows oder als DOS-Tools auf den Support-Webseiten von Fujitsu zur Verfügung unter (für Weltmarkt) http://ts.fujitsu.com/support/ http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ (für Japan)
Seite 92: Option Rom Scan Aktivieren
Grundlegende Softwareverfahren Ê Klicken Sie auf Treiber & Downloads. Ê Wählen Sie in der Dropdown-Liste Manuelle Produktauswahl den PRIMERGY-Server aus oder geben Sie die Serien-/Identnummer in das Suchfeld ein. Ê Wählen Sie Ihr Betriebssystem und Ihre Version aus. Ê Wählen Sie den gewünschten Komponententyp (z. B. SAS RAID) aus. Ê...
Seite 93: Backup-Softwarelösung Erneut Konfigurieren
Wartungsprozedur abschließen zu können. Ê Aktivieren Sie die Backup-Laufwerke erneut und überprüfen Sie die Einstellungen und Cron-Jobs der Backup-Software. Detaillierte Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen im Fujitsu-Web zur Verfügung. Upgrade und Maintenance Manual RX2530 M2...
Seite 94: Boot Retry Counter Zurücksetzen
Grundlegende Softwareverfahren 5.2.6 Boot Retry Counter zurücksetzen Der Standardwert des Boot Retry Counter wird bei jedem erneuten Systemstart durch den POST-Watchdog verringert. Wenn der Wert 0 erreicht wird, wird das System heruntergefahren und abgeschaltet. 5.2.6.1 Boot Retry Counter anzeigen Der aktuelle Boot Retry Counter-Status kann über das BIOS abgerufen werden: Ê...
Seite 95 Grundlegende Softwareverfahren Ê Drücken Sie unter Boot Retry Counter die Tasten [+] oder [-], um die maximale Anzahl der Boot-Versuche festzulegen (0 bis 7). Ê Schließen Sie das BIOS. Boot Retry Counter mit dem ServerView Operations Manager zurücksetzen Ê Wählen Sie in der Ansicht Administration des ServerView Operations Managers die Option Server Configuration aus.
Seite 96: Fehlerstatus Nach Dem Tausch Von Speichermodulen Oder Prozessoren Zurücksetzen
Über die ServerView Maintenance Tools (nur Windows) Ê Starten Sie die ServerView Maintenance Tools: – Windows Server 2008 R2 und darunter: Start > (All) Programs > Fujitsu > ServerView Suite > Agents > Maintenance Tools – Windows Server 2012 und darüber: Start >...
Seite 97: Prozessoren
Über die ServerView Maintenance Tools (nur Windows) Ê Starten Sie die ServerView Maintenance Tools: – Windows Server 2008 R2 und darunter: Start > (All) Programs > Fujitsu > ServerView Suite > Agents > Maintenance Tools – Windows Server 2012 und darüber: Start >...
Seite 98 Grundlegende Softwareverfahren Ê Wählen Sie die Registerkarte CPU. Ê Wählen Sie die CPU, für die der Prefailure-Status angezeigt wird. Ê Klicken Sie auf Reset Status. Ê Vergewissern Sie sich, dass alle Prefail-/Fail-Zustände im ServerView Operations Manager behoben wurden. Über die Kommandozeilen-Schnittstelle (nur Linux/VMware) Gehen Sie wie folgt vor, um den Fehler-Counter eines spezifischen Prozessors zurückzusetzen: Ê...
Seite 99: Svom Boot Watchdog-Funktion Aktivieren
Grundlegende Softwareverfahren Ê Vergewissern Sie sich, dass alle Prefail-/Fail-Zustände im ServerView Operations Manager behoben wurden. 5.2.8 SVOM Boot Watchdog-Funktion aktivieren Wenn die ServerView Operations Manager Boot Watchdog-Funktion zu Zwecken einer Firmware-Hochrüstung deaktiviert wurde (siehe Abschnitt 5.1.2 auf Seite 81), muss sie wieder aktiviert werden, um die Wartungstätigkeit abzuschließen.
Seite 100: Ausgetauschte Komponenten Im System-Bios Aktivieren
Grundlegende Softwareverfahren 5.2.9 Ausgetauschte Komponenten im System-BIOS aktivieren Wenn ein Prozessor, eine Erweiterungskarte oder ein Speichermodul fehlschlägt, wird die defekte Komponente im System-BIOS auf Disabled oder Failed gesetzt. Der Server wird dann nur mit den unversehrten Hardwarekomponenten in der Systemkonfiguration neu gestartet. Nachdem die defekte Komponente ausgetauscht wurde, muss sie im System Board-BIOS wieder aktiviert werden.
Seite 101: Systemzeiteinstellungen Überprüfen
Grundlegende Softwareverfahren Nach dem Austausch der defekten Module wird der Speicherbetriebsmodus automatisch in den ursprünglichen Status zurückgesetzt. Es wird empfohlen, die ordnungsgemäße Rücksetzung des Betriebsmodus zu überprüfen. Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Advanced aus. Ê Überprüfen Sie unter Memory Status, dass keines der Speichermodule als Failed gekennzeichnet wurde.
Seite 102: System Event Log (Sel) Anzeigen Und Löschen
Grundlegende Softwareverfahren Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im entsprechenden Referenzhandbuch "System Board BIOS Setup Utility". 5.2.12 System Event Log (SEL) anzeigen und löschen 5.2.12.1 SEL anzeigen Sie können das System Event Log (SEL) mit dem ServerView Operations Manager oder über die Web-Schnittstelle des ServerView iRMC anzeigen:...
Seite 103: Sel Löschen
Grundlegende Softwareverfahren SEL über die Web-Schnittstelle des iRMC anzeigen Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Klicken Sie auf Event Log und wählen Sie das Untermenü Internal Event Log aus. Ê Das SEL wird unter Internal Event Log Content angezeigt. Wählen Sie die Kontrollkästchen neben den gewünschten Ereignistypen aus, um die Liste zu filtern, und klicken Sie dann auf Apply, um die Änderungen zu übernehmen.
Seite 104 Grundlegende Softwareverfahren Sie müssen die geänderte MAC-Adresse aktualisieren, die in der entsprechenden ifcfg-eth<x>-Definitionsdatei gespeichert wurde, um Kommunikationsprobleme zu vermeiden. Gehen Sie wie folgt vor, um die MAC-Adresse zu aktualisieren: Die Verfahren können sich je nach Linux-Betriebssystem oder Definitionsdatei auf dem Clientsystem unterscheiden. Verwenden Sie die folgenden Informationen als Referenz.
Seite 105: Bitlocker-Funktionalität Fortsetzen
Grundlegende Softwareverfahren Wenn das System Board oder der Netzwerk-Controller über mehrere LAN-Anschlüsse verfügt, müssen die verbleibenden ifcfg-eth<x>- Definitionsdateien entsprechend aktualisiert werden. Ê Aktualisieren Sie die NIC-Konfigurationsdatei, um der neuen Kartenreihenfolge und MAC-Adresse zu entsprechen. 5.2.14 BitLocker-Funktionalität fortsetzen Wenn die BitLocker-Laufwerksverschlüsselung zu Wartungszwecken angehalten wurde (siehe Abschnitt "BitLocker-Funktionalität anhalten"...
Seite 106: Raid-Array-Rekonstruktion Durchführen
Weitere Informationen zum Fortsetzen der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Zusätzliche Informationen finden Sie auf den Fujitsu-Webseiten. 5.2.15 RAID-Array-Rekonstruktion durchführen Nach Austausch eines Festplattenlaufwerks, das zu einem RAID-Array kombiniert wurde, wird vollständig automatisch im Hintergrund eine RAID- Rekonstruktion durchgeführt.
Seite 107: Geänderte Mac-/Wwn-Adressen Suchen
Grundlegende Softwareverfahren ACHTUNG! Das System ist nun betriebsbereit, aber die Datenredundanz steht erst nach abgeschlossener RAID-Array-Rekonstruktion zur Verfügung. Je nach Kapazität des Festplattenlaufwerks kann der Gesamtvorgang mehrere Stunden oder sogar Tage dauern. Während der Rekonstruktion kann es zu einer leichten Leistungsbeeinträchtigung kommen.
Seite 108: Chassis Id Prom Tool
Grundlegende Softwareverfahren Ê Drücken Sie während des Boot-Vorgangs, sobald die Emulex BIOS-Utility- Option angezeigt wird, die Tasten [ALT]+[E] oder [STRG]+[E]. Ê Unter Emulex Adapters in the System finden Sie alle verfügbaren Emulex- Adapter und deren WWN-Adressen. Ê Schreiben Sie die neue 16-stellige WWN-Adresse auf. Ê...
Seite 109: Lan-Team Konfigurieren
Systemdaten vollständig und korrekt sein. Nach dem Austauschen des Chassis ID EPROM, müssen die Systeminformationen mithilfe des Chassis ID Prom Tools eingegeben werden. Das Tool und weitere Anweisungen stehen dem Wartungspersonal im Fujitsu Technology Solutions Extranet zur Verfügung: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/ Ê...
Seite 110: Nach Dem Austausch/Hochrüsten Von Lan-Controllern
Grundlegende Softwareverfahren Ê Wählen Sie unter Network Interfaces die Option LAN Teaming aus. Ê Die Übersicht Network Interfaces (Summary) enthält alle konfigurierten LAN- Teams und Komponenten. Wählen Sie ein LAN-Team aus, um weitere Details anzuzeigen: – LAN Team Properties: Eigenschaften des ausgewählten LAN-Teams –...
Seite 111: Ausführen Eines Lüftertests
Grundlegende Softwareverfahren ID-Taste am Frontpanel verwenden Ê Drücken Sie die ID-Taste am Frontpanel, um die ID-Anzeigen auszuschalten. Nutzung der iRMC-Web-Schnittstelle Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Klicken Sie unter System Overview auf Identify LED Off, um die ID-Anzeigen auszuschalten.
Seite 112 Grundlegende Softwareverfahren Ausführen des Lüftertests über den ServerView Operations Manager Ê Öffnen Sie den ServerView Operations Manager und melden Sie sich an. Ê Wählen Sie unter Administration den Menüpunkt Server Configuration. Ê Wählen Sie im Hierarchiebaum des Reiters Server List den Server aus, der konfiguriert werden soll.
Seite 113: Netzteil (Psu)
Netzteil (PSU) Sicherheitshinweise ACHTUNG! Zerlegen Sie nicht das Netzteil. Dies könnte zu einem elektrischen ● Schlag führen. Bereiche rund um das Netzteil, können auch nach dem ● Herunterfahren noch sehr heiß sein. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie das Netzteil entfernen.
Seite 114: Grundlegende Informationen
Netzteil (PSU) Grundlegende Informationen AC Netzteil Der Server kann mit bis zu zwei AC Netzteilen bestückt werden. In der Basiskonfiguration passt das Netzteil des Servers sich automatisch an jede Spannung im folgenden Bereich an: 100 V - 240 V. Zum Netzteil kann optional ein weiteres Netzteil eingebaut werden, um eine redundante Stromversorgung zu erreichen.
Seite 115: Netzteil-Konfigurationen
Netzteil (PSU) 6.1.1 Netzteil-Konfigurationen Bild 28: Netzteil-Typen Leistungs- Nummer in der Power Element klasse Abbildung 450 W AC Platinum 800 W AC Platinum 800 W AC Titanium 800 W DC Alle verschiedenen Netzteile können auf die gleiche Weise eingebaut, ausgebaut oder ausgetauscht werden. 6.1.2 Montageregeln –...
Seite 116: Redundante Stromversorgung
Netzteil (PSU) Redundante Stromversorgung PSU 1 PSU 2 Bild 29: Netzteil-Einbauplätze 6.2.1 Netzteil installieren Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 6.2.1.1 Vorbereitende Schritte Keine Schritte erforderlich. 6.2.1.2 Leerblende abnehmen Bild 30: Leerblende abnehmen Ê Drücken Sie beide Entriegelungshebel nach innen (1) und nehmen Sie die Leerblende ab (2).
Seite 117: Netzteil Installieren
Netzteil (PSU) ACHTUNG! Bewahren Sie die Leerblende auf. Wenn ein Netzteil ausgebaut und nicht unmittelbar durch ein neues ersetzt wird, muss eine Leerblende in den Einbauplatz eingesetzt werden, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. 6.2.1.3 Netzteil installieren Bild 31: Griff nach oben klappen Ê...
Seite 118: Abschließende Schritte
Netzteil (PSU) Achten Sie bitte unbedingt darauf, dass das Netzteil korrekt im Einbauplatz eingerastet und verriegelt ist. Nur so kann vermieden werden, dass das Netzteil bei einem notwendigen Transport aus dem Einbauplatz rutscht und beschädigt wird. Bild 33: Kabelbinder anbringen Ê...
Seite 119: Netzteil Ausbauen
Netzteil (PSU) 6.2.2 Netzteil ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 6.2.2.1 Vorbereitende Schritte Ê Nur beim Austausch eines Netzteils in einer nicht redundanten Konfiguration: "Server herunterfahren" auf Seite 54 6.2.2.2 Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management Arm) Beim Ausbauen eines Netzteils sind aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen zusätzliche Aufgaben erforderlich.
Seite 120 Netzteil (PSU) Bild 35: Entriegeln des CMA-Stopper. Ê Entfernen Sie den CMA-Stopper mit der angebrachten Querschiene. Ê Halten Sie den CMA-Stopper, den Querriegel und den CMA sowie die Kabel in der einen Hand. Bild 36: Netzteil herausnehmen Ê Entfernen Sie das Netzteil und bringen Sie vorsichtig die Leerblende an. Hinweis für PSU1: Entfernen Sie das Netzteil PSU1 vorsichtig, indem Sie das Netzteil PSU1 anheben und zur rechten Seite führen, um Interferenzen zu vermeiden.
Seite 121: Netzteil Ausbauen
Netzteil (PSU) Ê Montieren Sie die gesamte Baugruppe (CMA-Stopper, Querriegel und CMA) wieder auf der Schiene. 6.2.2.3 Netzteil ausbauen Ê Entfernen Sie das Netzkabel von dem dedizierten Netzteil, wie im Abschnitt "Netzkabel trennen" auf Seite 55 beschrieben. Bild 37: Netzteil entriegeln und entfernen Ê...
Seite 122: Leerblende Einbauen
Netzteil (PSU) 6.2.2.4 Leerblende einbauen Bild 38: Leerblende einbauen Ê Setzen Sie die Leerblende mit nach oben zeigendem eingeprägten Pfeilsymbol in den leeren Einbauplatz ein (siehe Kreis). Ê Schieben Sie dies Leerblende in den Einbauplatz, bis sie einrastet. ACHTUNG! Setzen Sie in nicht verwendete Einbauplätze immer Leerblenden ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.
Seite 123: Vorbereitende Schritte
Netzteil (PSU) 6.2.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Fehlerhafte Komponente ermitteln" auf Seite 53 Ê Ê Prüfen Sie, welches Netzteil defekt ist. Ein Netzteil ist defekt, wenn die Anzeige (1) in Bild 273 orange leuchtet. Für weitere Informationen, siehe Abschnitt "Anschlüsse und Anzeigen"...
Seite 124: Fehlerhaftes Netzteil Entfernen
Netzteil (PSU) 6.2.3.3 Fehlerhaftes Netzteil entfernen Ê Entfernen Sie das Netzteil, wie in Abschnitt "Netzteil ausbauen" auf Seite 121 beschrieben. 6.2.3.4 Neues Netzteil einbauen Ê Bauen Sie das Netzteil ein, wie im Abschnitt "Netzteil installieren" auf Seite 117 beschrieben. 6.2.3.5 Abschließende Schritte Ê...
Seite 125: Festplattenlaufwerk (Hdd)/Solid-State-Laufwerk (Ssd)
Festplattenlaufwerk (HDD)/Solid- State-Laufwerk (SSD) Sicherheitshinweise ACHTUNG! Der Ausbau eines HDD oder SSD aus dem Einbaurahmen darf nur ● von einem Servicetechniker durchgeführt werden. Die HDD-/SSD-Module (Laufwerke) müssen alle eindeutig ● gekennzeichnet sein, damit sie nach dem Ersetzen wieder in ihre ursprünglichen Einbauplätze eingesetzt werden können.
Seite 126 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Verwenden Sie das HDD und das SSD auf einer stoß- und ● erschütterungsfreien Oberfläche. Verwenden Sie das HDD und das SSD nicht an sehr heißen oder ● kalten Orten oder an Orten mit extremen Temperaturschwankungen. Versuchen Sie niemals, das HDD oder SSD zu zerlegen. ●...
Seite 127: Grundlegende Informationen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Grundlegende Informationen Die für Ihren Server bestellbaren HDDs oder SSDs sind bei der Lieferung in einem Einbaurahmen montiert, der das Ersetzen von defekten Laufwerken und das Hinzufügen neuer Laufwerke im laufenden Betrieb ermöglicht. HDD oder SSD und Einbaurahmen bilden gemeinsam das HDD- oder SSD-Modul. Der Server wird mit einem der beiden folgenden HDD- oder SSD-Subsystemen geliefert: –...
Seite 128: 2,5-Zoll Hdd-/Ssd-Konfigurationen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 2,5-Zoll HDD-/SSD-Konfigurationen 7.2.1 2,5-Zoll HDD-/SSD-Einbauplätze bestücken – SSDs werden immer vor der Installation von HDDs eingebaut. – HDDs/SSDs mit unterschiedlicher Kapazität werden von höchster zu niedrigster Kapazität installiert. – HDDs mit unterschiedlicher Drehzahl werden von höchster zu niedrigster Drehzahl installiert.
Seite 129: Konfiguration Mit Bis Zu Acht Hdd-/Ssd-Modulen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) HDD-/SSD-Namensgebung Bild 40: Namensgebung bei bis zu vier 2,5-Zoll HDDs/-SSDs Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: Nummer des logischen Position Anzeigename im ServerView RAID Manager Laufwerks Herstellerprodukt (0) Herstellerprodukt (1) Herstellerprodukt (2) Herstellerprodukt (3) 7.2.3...
Seite 130 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Mit RAID-Controller: Bild 42: Einbaureihenfolge bei bis zu acht HDD-/SSD-Einbauplätzen Die beschriebenen Konfigurationsregeln müssen eingehalten werden, um optimale Performance-Werte zu erhalten und eine korrekte Funktion des Systems sicherzustellen. HDD-/SSD-Namensgebung Bild 43: Namensgebung bei bis zu acht 2,5-Zoll HDDs/-SSDs Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-/SSD-Montagereihenfolge ab: Mit Onboard-SATA-/sSATA-Controller:...
Seite 131: Konfiguration Mit Bis Zu Zehn Hdd-/Ssd-Modulen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Mit RAID-Controller: Nummer des logischen Position Anzeigename im ServerView RAID Manager Laufwerks Herstellerprodukt (0) Herstellerprodukt (1) Herstellerprodukt (2) Herstellerprodukt (3) Herstellerprodukt (4) Herstellerprodukt (5) Herstellerprodukt (6) Herstellerprodukt (7) 7.2.4 Konfiguration mit bis zu zehn HDD-/SSD-Modulen SAS HDD-Laufwerke dürfen nicht oberhalb oder unterhalb von BC-SAS-/ BC-SATA HDD-Laufwerken bestückt werden.
Seite 132 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) HDD-/SSD-Namensgebung (ohne PCIe-SSDs) Bild 45: Namensgebung bei bis zu zehn 2,5-Zoll HDDs/-SSDs Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-/SSD-Montagereihenfolge ab: Nummer des logischen Position Anzeigename im ServerView RAID Manager Laufwerks Herstellerprodukt (0) Herstellerprodukt (1) Herstellerprodukt (2) Herstellerprodukt (3)
Seite 133 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) HDD-/SSD-Namensgebung (mit PCIe-SSDs) In der Konfiguration mit bis zu 10 HDD-/SSD-Modulen können die ersten vier HDD-Einbauplätze mit PCIe-SSDs bestückt werden, wenn ein PCIe- Switch eingebaut wurde. PCIe-SSD HDD/SSD Bild 46: Namensgebung bei bis zu vier PCIe-SSDs Nummer des Anzeigename im ServerView RAID Manager Position logischen...
Seite 134: 2,5-Zoll Hdd-/Ssd-Module Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.5 2,5-Zoll HDD-/SSD-Module einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.2.5.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz, wie in Abschnitt "2,5-Zoll HDD-/SSD-Konfigurationen" auf Seite 128 beschrieben. 7.2.5.2 2,5-Zoll HDD-/SSD-Leermodul ausbauen Bei einer Konfiguration mit nur einer 4 x 2,5-Zoll HDD-Backplane werden Leerverriegelungen eingebaut, damit die Einbauplätze nicht ohne eine dahinterliegende HDD-Backplane bestückt werden können.
Seite 135: 2,5-Zoll Hdd-/Ssd-Modul Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 48: 2,5-Zoll Leermodul ausbauen Ê Drücken Sie die beiden Zungen zusammen (1) und ziehen Sie das Leermodul aus dem Einbauplatz (2). ACHTUNG! Bewahren Sie das Leermodul auf. Setzen Sie in nicht verwendete HDD-/SSD-Einbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.
Seite 136: Abschließende Schritte
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 50: 2,5-Zoll HDD-/SSD-Modul einbauen Ê Setzen Sie das HDD-/SSD-Modul in einen Laufwerkseinbauplatz ein und schieben Sie es soweit wie möglich nach hinten (1). Ê Schließen Sie den Verriegelungshebel, um das HDD/SSD-Modul zu befestigen (2). 7.2.5.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen"...
Seite 137: 2,5-Zoll Hdd-/Ssd-Module Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.6 2,5-Zoll HDD-/SSD-Module ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.2.6.1 Vorbereitende Schritte Ê Wenn das zu entfernende HDD-/SSD-Modul zu einem RAID-Array zusammengeschlossen wurde, gehen Sie wie folgt vor: RAID- Vorgehensweise Level Bauen Sie ein in einem RAID-0-Array zusammengeschlossenes HDD-Modul nur aus, wenn es defekt ist.
Seite 138: 2,5-Zoll Hdd-/Ssd-Modul Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.6.2 2,5-Zoll HDD-/SSD-Modul ausbauen Ê Drücken Sie die grünen Verriegelungshaken zusammen und öffnen Sie den Verriegelungshebel (siehe Abbildung 49). Ê Ziehen Sie das HDD-/SSD-Modul einige Zentimeter heraus. Ê Warten Sie etwa 30 Sekunden, bis das HDD aufhört, sich zu drehen. Dies ist beim Ausbau eines SSD nicht notwendig.
Seite 139: 2,5-Zoll Hdd-/Ssd-Modul Austauschen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.7 2,5-Zoll HDD-/SSD-Modul austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug ACHTUNG! Entfernen Sie ein HDD-/SSD-Modul nur dann im laufenden Betrieb, ● wenn auf das Laufwerk nicht zugegriffen wird. Beachten Sie dabei die Anzeigen für die jeweiligen HDD-/SSD-Module (siehe Abschnitt "Anzeigen am Hot-Plug-HDD-/SSD-Modul"...
Seite 140: Neues 2,5-Zoll Hdd-/Ssd-Modul Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.7.3 Neues 2,5-Zoll HDD-/SSD-Modul einbauen Ê Bauen Sie das HDD-/SSD-Modul ein wie in Abschnitt "2,5-Zoll HDD-/SSD- Module einbauen" auf Seite 134 beschrieben. 7.2.7.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 106 Ê 7.2.8 4 x 2,5-Zoll HDD-Backplane austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU)
Seite 141: Fehlerhafte 4X 2,5-Zoll Hdd-Backplane Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.8.2 Fehlerhafte 4x 2,5-Zoll HDD-Backplane ausbauen Für Konfigurationen mit bis zu vier 2,5-Zoll HDDs/-SSDs siehe Abschnitt "Links 4 x 2,5-Zoll HDD-Backplane (A3C40157852)" auf Seite 141. Für Konfigurationen mit bis zu acht 2,5-Zoll HDDs/-SSDs siehe Abschnitt "Links 4 x 2,5-Zoll HDD-Backplane (A3C40157852)" auf Seite 141 oder "Rechts 4 x 2,5-Zoll HDD-Backplane (A3C40157828)"...
Seite 142 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 53: OOB-Kabel trennen - eine HDD-Backplane Bild 54: OOB-Kabel trennen - zwei HDD-Backplanes Anschluss HDD-Backplane links Anschluss HDD-Backplane rechts Anschluss System Board Upgrade und Maintenance Manual RX2530 M2...
Seite 143 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Ê Entfernen Sie gegebenenfalls auch das OOB-Kabel von der HDD- Backplane. Bild 55: 4x 2,5-Zoll HDD-Backplane ausbauen Ê Ziehen Sie die HDD-Backplane nach oben, bis die sechs Haken ausrasten (siehe Kreise). Ê Nehmen Sie die HDD-Backplane heraus. Rechts 4 x 2,5-Zoll HDD-Backplane (A3C40157828) Bild 56: 4x 2,5-Zoll HDD-Backplane ausbauen Ê...
Seite 144: Neue 4 X 2,5-Zoll Hdd-Backplane Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Ê Ziehen Sie die HDD-Backplane nach oben, bis die vier Haken ausrasten (siehe Kreise). Ê Nehmen Sie die HDD-Backplane heraus. 7.2.8.3 Neue 4 x 2,5-Zoll HDD-Backplane einbauen Für Konfigurationen mit bis zu vier 2,5-Zoll HDDs/-SSDs siehe Abschnitt "Links 4 x 2,5-Zoll HDD-Backplane (A3C40157852)"...
Seite 145 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 58: Kabel mit der ODD und der 4x 2,5-Zoll HDD-Backplane verbinden Ê Drücken Sie gegebenenfalls die ODD in ihren Einbauplatz, bis der ODD- Haken einrastet (siehe orangefarbener Pfeil). Ê Schließen Sie folgende Kabel an die ODD und die HDD-Backplane an: –...
Seite 146: Abschließende Schritte
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Rechts 4 x 2,5-Zoll HDD-Backplane (A3C40157828) Bild 59: 4x 2,5-Zoll HDD-Backplane einbauen Ê Platzieren Sie die HDD-Backplane auf den vier Haken (siehe Kreise). Ê Schieben Sie die HDD-Backplane nach unten. Achten Sie darauf, dass die HDD-Backplane in die Führungen einpasst (A). ACHTUNG! Vergewissern Sie sich, dass keines der Kabel überdehnt oder beschädigt ist!
Seite 147: 10 X 2,5-Zoll Hdd-Backplane Austauschen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.9 10 x 2,5-Zoll HDD-Backplane austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher (zum Ausbau/Einbau des SAS-Expander-Boards) 7.2.9.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Server herunterfahren" auf Seite 54 Ê...
Seite 148: Sas-Expander-Board Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 60: Beispielskonfiguration mit PCIe-Switch 7.2.9.2 SAS-Expander-Board ausbauen Bild 61: Stromversorgungskabel von der HDD-Backplane trennen Ê Trennen Sie das Stromversorgungskabel von der HDD-Backplane. Bild 62: SAS-Kabel lösen Ê Trennen Sie die beiden SAS-Kabel vom SAS-Expander-Board. Upgrade und Maintenance Manual RX2530 M2...
Seite 149 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 63: SAS-Expander-Board ausbauen (A) Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Bild 64: SAS-Expander-Board ausbauen (B) Ê Ziehen Sie das SAS-Expander-Board aus den beiden Anschlüssen der HDD-Backplane und entfernen Sie es. ACHTUNG! Heben Sie das SAS-Expander-Board beim Ausbauen an, um Beschädigungen der Komponenten durch die Abstandshalter des Gehäuses zu vermeiden (siehe A in Bild 64).
Seite 150: Fehlerhafte 10X 2,5-Zoll Hdd-Backplane Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.9.3 Fehlerhafte 10x 2,5-Zoll HDD-Backplane ausbauen Bild 65: 10x 2,5-Zoll HDD-Backplane ausbauen Ê Ziehen Sie die HDD-Backplane nach oben, bis die sechs Haken ausrasten (siehe Kreise). Ê Nehmen Sie die HDD-Backplane heraus. 7.2.9.4 Neue 10 x 2,5-Zoll HDD-Backplane einbauen Bild 66: 10x 2,5-Zoll HDD-Backplane einbauen Ê...
Seite 151: Sas-Expander-Board Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.9.5 SAS-Expander-Board einbauen Bild 67: SAS-Expander-Board einbauen (A) Ê Setzen Sie das SAS-Expander-Board in die beiden Anschlüsse der HDD- Backplane. ACHTUNG! Heben Sie das SAS-Expander-Board beim Einbauen an, um Beschädigungen der Komponenten durch die Abstandshalter des Gehäuses zu vermeiden. Bild 68: SAS-Expander-Board einbauen (B) Ê...
Seite 152: Abschließende Schritte
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) MLC 2 MLC 1 Bild 69: SAS-Kabel anschließen Ê Schließen Sie die beiden SAS-Kabel am SAS-Expander-Board an: – (1) vom SAS-Controller-Anschluss MLC1 zum SAS-Expander-Board – (2) vom SAS-Controller-Anschluss MLC2 zum SAS-Expander-Board Bild 70: Stromversorgungskabel an der HDD-Backplane anschließen Ê...
Seite 153: Sas-Expander-Board Austauschen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê 7.2.10 SAS-Expander-Board austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 7.2.10.1 Vorbereitende Schritte "Defekte Server ermitteln"...
Seite 154: Konfiguration Von Bis Zu Vier Auf Bis Zu Acht 2,5-Zoll Hdds/Ssds Aufrüsten
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.11 Konfiguration von bis zu vier auf bis zu acht 2,5-Zoll HDDs/SSDs aufrüsten Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: ohne Werkzeug ACHTUNG! Alle Daten auf allen HDDs/SSDs im Array gehen verloren. Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management".
Seite 155: Zusätzliche Hdd-/Ssd-Module Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Ê SAS-Kabel anschließen: Das kürzere SAS-Kabel, das mit der HDD-Backplane (A3C40157828) verbunden ist, am Anschluss "MLC1" des Zweikanal-RAID-Controllers (1) oder am Abschluss "MLC SATA1-4" des System Boards Das längere SAS-Kabel, das mit der HDD-Backplane (A3C40157852) verbunden ist, am Anschluss "MLC2" des Zweikanal-RAID-Controllers (2) oder am Abschluss "MLC SATA7-10"...
Seite 156: 3,5-Zoll Hdd-Konfigurationen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 3,5-Zoll HDD-Konfigurationen 7.3.1 Die 3,5-Zoll HDD-Einbauplätze bestücken – Bei Einbau nur eines HDD-Moduls wird das HDD-Modul im linken Einbauplatz (von vorne gesehen) eingebaut. In den freien Einbauplätzen müssen Leermodule eingebaut werden. – Bei verschiedenen Kapazitäten bauen Sie das Modul mit der größten Kapazität zuerst ein.
Seite 157: Hdd-Namensgebung
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) HDD-Namensgebung Bild 73: Namensgebung bei bis zu vier 3,5-Zoll HDDs Die im ServerView RAID Manager dargestellte HDD-Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: Nummer des Position Anzeigename im ServerView RAID Manager logischen Laufwerks Herstellerprodukt (0) Herstellerprodukt (1) Herstellerprodukt (2) Herstellerprodukt (3) Upgrade und Maintenance Manual RX2530 M2...
Seite 158: 3,5-Zoll Hdd-Modul Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.2 3,5-Zoll HDD-Modul einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.3.2.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz, wie in Abschnitt "3,5-Zoll HDD-Konfigurationen" auf Seite 156 beschrieben. 7.3.2.2 3,5-Zoll HDD-Leermodul ausbauen Bild 74: 3,5-Zoll Leermodul ausbauen Ê...
Seite 159: 3,5-Zoll Hdd-Modul Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.2.3 3,5-Zoll HDD-Modul einbauen Bild 75: Verriegelungshebel des 3,5-Zoll HDD-Moduls öffnen Ê Drücken Sie die grünen Verriegelungshaken zusammen (1) und öffnen Sie den Verriegelungshebel (2). Bild 76: 3,5-Zoll HDD-Modul einbauen Ê Setzen Sie das HDD-Modul in einen Laufwerkseinbauplatz und schieben Sie es vorsichtig soweit wie möglich nach hinten (1).
Seite 160: 3,5-Zoll Hdd-Modul Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.3 3,5-Zoll HDD-Modul ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.3.3.1 Vorbereitende Schritte Ê Wenn das zu entfernende HDD-Modul zu einem RAID-Array zusammengeschlossen wurde, gehen Sie wie folgt vor: RAID- Vorgehensweise Level Bauen Sie ein in einem RAID-0-Array zusammenge- schlossenes HDD-Modul nur aus, wenn es defekt ist.
Seite 161: 3,5-Zoll Hdd-Modul Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) ACHTUNG! Alle Daten auf allen Festplattenlaufwerken im Array gehen verloren. Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management". 7.3.3.2 3,5-Zoll HDD-Modul ausbauen Ê Drücken Sie die grünen Verriegelungshaken zusammen und öffnen Sie den Verriegelungshebel (siehe Abbildung 75).
Seite 162: Abschließende Schritte
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Ê Schieben Sie das Leermodul in den leeren Einbauplatz, bis es einrastet. 7.3.3.4 Abschließende Schritte Keine Schritte erforderlich. 7.3.4 3,5-Zoll HDD-Modul austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug ACHTUNG! Ziehen Sie im laufenden Betrieb ein HDD-Modul nur, wenn auf das ●...
Seite 163: Fehlerhaftes 3,5-Zoll Hdd-Modul Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Nur beim Ausbauen intakter HDD-Module: Ê Schalten Sie das Laufwerk mit der RAID-Konfigurationssoftware in den Offline-Modus, bevor Sie intakte HDD-Module ausbauen. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management". 7.3.4.2 Fehlerhaftes 3,5-Zoll HDD-Modul ausbauen Ê Entfernen Sie das HDD-Modul, wie in Abschnitt "3,5-Zoll HDD-Modul ausbauen"...
Seite 164 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Die HDD-Module müssen nicht vollständig herausgenommen werden. Wenn Sie sie dennoch herausnehmen möchten, prüfen Sie, ob alle HDD-Module so gekennzeichnet sind, dass Sie sie später wieder in die ursprünglichen Einbauplätze stecken können. Upgrade und Maintenance Manual RX2530 M2...
Seite 165: Fehlerhafte 3,5-Zoll Hdd-Backplane Ausbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.5.2 Fehlerhafte 3,5-Zoll HDD-Backplane ausbauen Bild 78: Kabel trennen Ê Trennen Sie alle Kabel von der HDD-Backplane (siehe blaue Kreise). Entfernen Sie gegebenenfalls auch das OOB-Kabel von der HDD- Backplane. Bild 79: OOB-Kabel trennen Anschluss HDD-Backplane Anschluss System Board Upgrade und Maintenance Manual RX2530 M2...
Seite 166: 3,5-Zoll Hdd-Backplane Einbauen
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 80: 3,5-Zoll HDD-Backplane ausbauen Ê Ziehen Sie die HDD-Backplane nach oben, bis die drei Haken ausrasten (siehe Kreise). Ê Nehmen Sie die HDD-Backplane heraus. 7.3.5.3 3,5-Zoll HDD-Backplane einbauen Bild 81: 3,5-Zoll HDD-Backplane einbauen Ê Platzieren Sie die HDD-Backplane auf den drei Haken (siehe Kreise). Ê...
Seite 167: Abschließende Schritte
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 82: Kabel mit der 3,5-Zoll HDD-Backplane verbinden Ê Schließen Sie folgende Kabel an die HDD-Backplane an: – SAS-/SATA-Datenkabel: (1), (2), (4), (5) an den Anschlüssen "P1", "P2", "P3", "P4" je nach Länge (6) Stecker P6 am Anschluss "SGPIO" –...
Seite 168 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Upgrade und Maintenance Manual RX2530 M2...
Seite 169: Lüfter
Lüfter Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente innerhalb des Servers sind auch nach dem ● Herunterfahren noch heiß.
Seite 170: Nummerierung Der Lüftermodule
Lüfter 8.1.1 Nummerierung der Lüftermodule Bild 83: Nummerierung der Lüftermodule CPU 1 Lüfter 1/2 CPU 2 Lüfter 9/10 CPU 1 Lüfter 3/4 CPU 2 Lüfter 11/12 CPU 1 Lüfter 5/6 CPU 2 Lüfter 13/14 CPU 1 Lüfter 7/8 CPU 2 Lüfter 15/16 Upgrade und Maintenance Manual RX2530 M2...
Seite 171 Lüfter Bei Konfigurationen mit einer CPU sind die Einbauplätze 5, 6, 7 und 8 mit Schwämmen bestückt. Bild 84: Lüftereinbauplätze mit Schwämmen Upgrade und Maintenance Manual RX2530 M2...
Seite 172: Defektes Lüftermodul Austauschen
Lüfter Defektes Lüftermodul austauschen Customer Replaceable Unit Hardware: 10 Minuten (CRU) Tools: ohne Werkzeug 8.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê "Fehlerhafte Komponente ermitteln" auf Seite 53 Ê 8.2.2 Defektes Lüftermodul entfernen Bild 85: Lüftermodul ausbauen Ê...
Seite 173: Neues Lüftermodul Einbauen
Lüfter 8.2.3 Neues Lüftermodul einbauen Bild 86: Lüftermodul einbauen (A) Ê Setzen Sie das Lüftermodul in den Lüfter-Einbauplatz ein. Notieren Sie die richtige Position der Gummistifte und des Lüfteranschlusses. Bild 87: Lüftermodul einbauen (B) Ê Drücken Sie den Lüfter und den Lüfteranschluss nach unten. Upgrade und Maintenance Manual RX2530 M2...
Seite 174: Abschließende Schritte
Lüfter 8.2.4 Abschließende Schritte "Erneute Montage" auf Seite 61 Ê "Ausführen eines Lüftertests" auf Seite 111 Ê Upgrade und Maintenance Manual RX2530 M2...
Seite 175: Erweiterungskarten Und Backup Units
Erweiterungskarten und Backup Units Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ●...
Seite 176: Grundlegende Informationen
Erweiterungskarten und Backup Units Grundlegende Informationen 9.1.1 Bestückung der PCIe-Steckplätze Slot 4 USB 1 Slot riser card / slot 4 SATA Micro iRMC Slot LoM modules USB 2 SERIAL 1 USB 3 PWR3 Management SATA 6 Slot riser card / slot 3 Slot 3 SATA SATA...
Seite 177 Erweiterungskarten und Backup Units Bild 89: Nummerierung der Riser-Module Riser-Modul Bereitgest. Beschreibung Steckplatz Riser-Modul 1 Steckplatz 1 PCIe Gen3 x8 Low-Profile-Steckplatz, maximale Länge 167,65 mm (6,6 Zoll); dedizierter Steckplatz für den modularen RAID-Controller Steckplatz 2 PCIe Gen3 x4 Low-Profile-Steckplatz, (mech. x8) maximale Länge 167,65 mm (6,6 Zoll) Riser-Modul 2...
Seite 178 (Cluster) Vendor Description (Softwarepool) Order No. Adapter Slot#1 Slot#2 Slot#3 Slot#4 Dynamic LOM Adapter Fujitsu PLAN EM 2 x 1GB T S26361-F5302-E201 Technology Solutions Fujitsu PLAN EM 4 x 1GB T S26361-F5302-E401 Technology Solutions Fujitsu PLAN EM 2 x 10GB T...
Seite 179: Steckplatz Für Dynamiclom-Module Bestücken
Erweiterungskarten und Backup Units Die Liste kann sich aufgrund neuer Controller ändern. Die neuesten Informationen zur Installationsreihenfolge finden Sie im Hardware-Konfigurator Ihres Servers unter der folgenden Adresse: Für den Weltmarkt: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ 9.1.2 Steckplatz für DynamicLoM-Module bestücken Slot 4...
Seite 180: Plan Em 2 X 1 Gb T
Erweiterungskarten und Backup Units Beim Austausch von Netzwerk-Controllern gehen die Netzwerk- Konfigurationseinstellungen im Betriebssystem verloren. Sie werden durch Standardwerte ersetzt. Dies gilt für alle IP-Adressen und LAN- Teaming-Konfigurationen. 9.1.2.1 PLAN EM 2 x 1 GB T Bild 92: DynamicLoM-Modul D3245 Upgrade und Maintenance Manual RX2530 M2...
Seite 181: Plan Em 4 X 1 Gb T
Erweiterungskarten und Backup Units P0:xxxx xxxx xxx0 P1:xxxx xxxx xxx1 Bild 93: MAC-Etikett für D3245 9.1.2.2 PLAN EM 4 x 1 GB T Bild 94: DynamicLoM-Modul D3255 Upgrade und Maintenance Manual RX2530 M2...
Seite 182: Plan Em 2 X 10 Gb Sfp
Erweiterungskarten und Backup Units P2:xxxx xxxx xxx2(6,A,E) P3:xxxx xxxx xxx3(7,B,F) P0:xxxx xxxx xxx0(4,8,C) P1:xxxx xxxx xxx1(5,9,D) Bild 95: MAC-Etiketten für D3255 9.1.2.3 PLAN EM 2 x 10 GB SFP Bild 96: DynamicLoM-Modul D3265 Upgrade und Maintenance Manual RX2530 M2...
Seite 183: Plan Em 2 X 10 Gb T
Erweiterungskarten und Backup Units P0:xxxx xxxx xxx0 - 7 P1:xxxx xxxx xxx8 - F Bild 97: MAC-Etikett D3265 9.1.2.4 PLAN EM 2 x 10 GB T Bild 98: DynamicLoM-Modul D3275 (alternativ D3285) Upgrade und Maintenance Manual RX2530 M2...
Seite 184 Erweiterungskarten und Backup Units P0:xxxx xxxx xxx0 - 7 P1:xxxx xxxx xxx8 - F Bild 99: MAC-Etikett D3275 (alternativ D3285) Upgrade und Maintenance Manual RX2530 M2...
Seite 185: Steckplatzabdeckungen Handhaben
Erweiterungskarten und Backup Units Steckplatzabdeckungen handhaben 9.2.1 Steckplatzabdeckung einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Verwenden Sie den für die betreffenden Controller perforierten Low- Profile-Winkel. Kein Winkel erforderlich zum Einbau des HDD-Controllers in Einbauplatzes 1 von Riser-Modul 1 (siehe Bild 126).
Seite 186 Erweiterungskarten und Backup Units Beispiel für Netzwerk-Adapter D2755 Bild 101: Steckplatzabdeckung einsetzen - D2755 Ê Setzen Sie den Controller auf die Steckplatzabdeckung (1). Ê Schieben Sie die Steckplatzabdeckung vorsichtig in Richtung des Controllers (2). Ê Vergewissern Sie sich, dass die EMV-Federn wie dargestellt an der Steckplatzabdeckung anliegen (siehe Kreise).
Seite 187: Steckplatzabdeckung Entfernen
Erweiterungskarten und Backup Units Bild 103: Montierter Netzwerk-Adapter D2755 9.2.2 Steckplatzabdeckung entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.2.2.1 Steckplatzabdeckung entfernen Ê Entfernen Sie die beiden Schrauben. Ê Ziehen Sie den Controller aus den Befestigungslaschen der Steckplatzabdeckung heraus.
Seite 188: Handhabung Der Sfp+-Transceiver-Module
Erweiterungskarten und Backup Units Handhabung der SFP+-Transceiver-Module Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet. 9.3.1 SFP+-Transceiver-Module einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug SFP+-Transceiver-Modul vorbereiten Bild 104: Schutzkappe entfernen Ê...
Seite 189 Erweiterungskarten und Backup Units Bild 105: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter. SFP+-Transceiver-Modul einsetzen Bild 106: SFP+-Transceiver-Modul einsetzen Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis zum Anschlag in die Anschlussbuchse.
Seite 190 Erweiterungskarten und Backup Units Bild 107: Haltebügel verriegeln Ê Klappen Sie den Haltebügel vorsichtig nach oben und verriegeln Sie ihn. Bild 108: Schutzkappe anbringen Ê Wen das SFP+-Transceiver-Modul nicht sofort mit einem LC-Anschluss verbunden wird, bringen Sie die Schutzkappe am SFP+-Transceiver-Modul Upgrade und Maintenance Manual RX2530 M2...
Seite 191: Sfp+-Transceiver-Modul Entfernen
Erweiterungskarten und Backup Units Sekundäres SFP+-Transceiver-Modul einbauen Bild 109: Sekundäres SFP+-Transceiver-Modul einbauen Ê Bauen Sie das sekundäre SFP+-Transceiver-Modul gegebenenfalls wie oben beschrieben ein. 9.3.2 SFP+-Transceiver-Modul entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet.
Seite 192 Erweiterungskarten und Backup Units Bild 110: Schutzkappe entfernen Ê Wenn vorhanden, entfernen Sie die Schutzkappe vom SFP+-Transceiver- Modul. ACHTUNG! Bewahren Sie die Schutzkappe zur späteren Verwendung auf. Bild 111: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter, um den Transceiver aus der Anschlussbuchse zu entfernen.
Seite 193 Erweiterungskarten und Backup Units Bild 112: SFP+-Transceiver-Modul entfernen Ê Ziehen Sie das SFP+-Transceiver-Modul aus der Anschlussbuchse. Ê Bringen Sie die Schutzkappe am SFP+-Transceiver-Modul an. Legen Sie das entfernte SFP+-Transceiver-Modul in einen antistatischen Beutel oder eine andere Schutzverpackung. Upgrade und Maintenance Manual RX2530 M2...
Seite 194: Dynamiclom-Module
Erweiterungskarten und Backup Units DynamicLoM-Module 9.4.1 Einbau eines DynamicLoM-Moduls Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkz – Phillips PH1 / (+) Nr. 1 Schraubendreher eug: – Sechskant-Schraubendreher, 5 mm – Phillips PH2/(+) Nr. 2 Schraubendreher (für System-Board- Schraube) 9.4.1.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren"...
Seite 195: Einbau Des Dynamiclom-Moduls
Erweiterungskarten und Backup Units Bild 114: System Board-Schraube entfernen Ê Entfernen Sie die System Board-Schraube. 9.4.1.3 Einbau des DynamicLoM-Moduls Bild 115: Drei Schrauben anbringen Ê Bringen Sie die drei Schrauben an (siehe Kreise). Je nach Höhe des DynamicLoM-Moduls müssen verschiedene Bolzen verwendet werden (siehe Abschnitt "Steckplatz für DynamicLoM-Module bestücken"...
Seite 196 Erweiterungskarten und Backup Units Bild 116: Isolierfolie anbringen Ê Nur für DynamicLoM-Module D3265 und D3275/D3285: Bringen Sie gegebenenfalls die Isolierfolie an. Bild 117: Schutzfolie entfernen Ê Nur für das DynamicLoM-Modul D3275/D3285: Entfernen Sie die Schutzfolie. Upgrade und Maintenance Manual RX2530 M2...
Seite 197: Abschließende Schritte
Erweiterungskarten und Backup Units Bild 118: Einbau des DynamicLoM-Moduls Ê Bauen Sie das DynamicLoM-Modul mit der Unterseite nach oben ein (1). Achten Sie darauf, dass die Anschlüsse richtig auf der Rückseite positioniert sind. Ê Befestigen Sie das DynamicLoM-Modul mit drei Schrauben auf den Bolzen (2).
Seite 198: Softwarekonfiguration
Erweiterungskarten und Backup Units 9.4.1.5 Softwarekonfiguration Wenn zuvor kein DynamicLoM-Modul im System eingebaut war, führen Sie die folgenden Schritte aus: Ê Starten Sie das BIOS Configuration Utility. Ê Drücken Sie die Taste [F2] während der POST-Phase. Ê Wählen Sie das Menü Advanced aus. Ê...
Seite 199: Dynamiclom-Modul Ausbauen
Erweiterungskarten und Backup Units 9.4.2 DynamicLoM-Modul ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkz – Phillips PH1 / (+) Nr. 1 Schraubendreher eug: – Sechskant-Schraubendreher, 5 mm – Phillips PH2/(+) Nr. 2 Schraubendreher (für System-Board- Schraube) 9.4.2.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren"...
Seite 200: Leerblende Einbauen
Erweiterungskarten und Backup Units Ê Entfernen Sie das DynamicLoM-Modul (2). Ê Wenn kein neues DynamicLoM-Modul installiert werden soll: Ê Entfernen Sie die drei Bolzen (siehe Abbildung 115). Ê Befestigen Sie die System Board-Schraube (siehe Abbildung 114). 9.4.2.3 Leerblende einbauen Bild 120: Leerblende einbauen Ê...
Seite 201: Dynamiclom-Modul Austauschen
Erweiterungskarten und Backup Units 9.4.3 DynamicLoM-Modul austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkz – Phillips PH1 / (+) Nr. 1 Schraubendreher eug: – Sechskant-Schraubendreher, 5 mm WWN- und MAC-Adressen werden dann geändert, wenn ein DynamicLoM-Modul durch andere Modultypen ersetzt wird oder wenn das System Board ausgetauscht wird.
Seite 202: Abschließende Schritte
Erweiterungskarten und Backup Units 9.4.3.4 Abschließende Schritte Ê Bauen Sie Riser-Modul 2 und Riser-Modul 3 ein, wie in Abschnitt "Riser- Modul einbauen" auf Seite 71 beschrieben. "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê...
Seite 203: Erweiterungskarten Und Riser-Karten
Erweiterungskarten und Backup Units Erweiterungskarten und Riser-Karten Hinweis für das Riser-Modul 1: – Ein Controller im Steckplatz 1 benötigt keine Steckplatzabdeckung und wird mit zwei Schrauben an der Halterung des Riser-Moduls 1 befestigt. – Zwischen Steckplatz 1 und Steckplatz 2 muss eine Isolierfolie angebracht werden.
Seite 204: Erweiterungskarte Einbauen
Erweiterungskarten und Backup Units top cover Bild 123: Steckplätze von Riser-Modul 1 Pos. Bauteil Steckplatz 1 wird nur intern verwendet; dedizierter Steckplatz für den modularen RAID-Controller Steckplatz 2 9.5.1 Erweiterungskarte einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Software: 5 Minuten Tools: Steckplatz 1: Phillips PH2 / (+) No.
Seite 205: Steckplatzabdeckung Ausbauen (Nur Steckplätze 2-4)
Erweiterungskarten und Backup Units 9.5.1.2 Steckplatzabdeckung ausbauen (nur Steckplätze 2-4) Bild 124: Steckplatzabdeckung entfernen – Beispiel Riser-Modul 2 Ê Steckplatzabdeckung entfernen. ACHTUNG! Bewahren Sie die Steckplatzabdeckung zur späteren Verwendung auf. Wenn Sie die Erweiterungskarte ausbauen und keine neue dafür einsetzen, müssen Sie die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden EMV-Vorschriften und des Brandschutzes wieder einsetzen.
Seite 206 Erweiterungskarten und Backup Units Bild 125: Erweiterungskarte einbauen – Beispiel Riser-Modul 2, Steckplatz 3 Ê Steckplatz 2 - 4: Drücken Sie die Erweiterungskarte vorsichtig in den Steckplatz der Riser-Karte, bis sie spürbar einrastet. Achten Sie darauf, dass die Nase an der Steckplatzabdeckung hörbar in die entsprechende Halterung einrastet (siehe Lupenansicht).
Seite 207: Erweiterungskarten Und Backup Units
Erweiterungskarten und Backup Units 9.5.1.4 Abschließende Schritte Ê Bauen Sie das entsprechende Riser-Modul ein, wie in Abschnitt "Riser- Modul einbauen" auf Seite 71 beschrieben. "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê...
Seite 208: Erweiterungskarte Ausbauen
Erweiterungskarten und Backup Units 9.5.2.2 Erweiterungskarte ausbauen Ê Ziehen Sie gegebenenfalls die Kabel von der Erweiterungskarte. Ê Steckplatz 1: Entfernen Sie die beiden Schrauben (siehe Abbildung 126). Bild 127: Erweiterungskarte ausbauen – Beispiel Riser-Modul 2, Steckplatz 3 Ê Ziehen Sie die Erweiterungskarte vom Steckplatz der Riser-Karte. 9.5.2.3 Steckplatzabdeckung einbauen (nur Steckplätze 2-4) Bild 128: Steckplatzabdeckung einbauen –...
Seite 209: Abschließende Schritte
Erweiterungskarten und Backup Units 9.5.2.4 Abschließende Schritte Ê Bauen Sie das entsprechende Riser-Modul ein, wie in Abschnitt "Riser- Modul einbauen" auf Seite 71 beschrieben. "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê...
Seite 210: Defekte Erweiterungskarte Entfernen
Erweiterungskarten und Backup Units "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê "Fehlerhafte Komponente ermitteln" auf Seite 53 Ê Ê Entfernen Sie das entsprechende Riser-Modul, wie in Abschnitt "Handhabung der Riser-Module" auf Seite 70 beschrieben.
Seite 211 Erweiterungskarten und Backup Units Ê Konfigurieren Sie bei Bedarf die Netzwerkeinstellungen im Betriebssystem entsprechend der ursprünglichen Konfiguration des ausgetauschten Controllers neu (Erweiterungskarte oder Onboard). Die Konfiguration der Netzwerkeinstellungen sollte vom Kunden vorgenommen werden. Weitere Informationen finden Sie in Abschnitt "Hinweis zum Wiederherstellen der Netzwerkeinstellungen"...
Seite 212: Riser-Karte Austauschen
Erweiterungskarten und Backup Units 9.5.4 Riser-Karte austauschen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.5.4.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê...
Seite 213: Neue Riser-Karte Einbauen
Erweiterungskarten und Backup Units 9.5.4.3 Neue Riser-Karte einbauen Bild 130: Riser-Karte einbauen – Beispiel Riser-Modul 2 Ê Setzen Sie die Riser-Karte ein. Ê Befestigen Sie die Riser-Karte mit zwei Schrauben (siehe Kreise). Ê Bauen Sie die Erweiterungskarte ein, wie in Abschnitt "Erweiterungskarte einsetzen"...
Seite 214: Tfm Austauschen
Erweiterungskarten und Backup Units 9.5.5 TFM austauschen Hinweise zu TFM-Varianten Je nach RAID-Controller stehen verschiedene TFM-Kits zur Verfügung. RAID-Controller TFM-Kit PRAID EP400i TFM 4G (LSZ:03-25444-05) S26361-D3216-Axx PRAID EP420i TFM 8G (LSZ:03-25444-01) S26361-D3216-Bxx Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH1 / (+) Nr.
Seite 215 Erweiterungskarten und Backup Units Beispiel RAID-Controller D3216 Bild 131: FBU-Adapterkabel vom TFM trennen Ê Trennen Sie das FBU-Adapterkabel vom TFM. Bild 132: TFM entfernen Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie das TFM (2). Hinweis zum Austausch des TFM: Die beiden Abstandsbolzen können am RAID-Controller verbleiben.
Seite 216: Neues Tfm Einbauen
Erweiterungskarten und Backup Units 9.5.5.3 Neues TFM einbauen Beispiel RAID-Controller D3216 Bild 133: TFM einbauen (A) Ê Wenn bisher kein TFM installiert war: Bringen Sie die beiden Abstandsbolzen am RAID-Controller an. Upgrade und Maintenance Manual RX2530 M2...
Seite 217: Abschließende Schritte
Erweiterungskarten und Backup Units Bild 134: TFM einbauen (B) Ê Befestigen Sie das TFM auf dem RAID Controller mit den zwei Schrauben des TFM-Kits. Bild 135: FBU-Adapter-Kabel anschließen Ê Schließen Sie das FBU-Adapterkabel an das TFM an. Ê Bauen Sie die Erweiterungskarte ein, wie in Abschnitt "Erweiterungskarte einsetzen"...
Seite 218: Auf Das Riser-Modul In Voller Höhe Aufrüsten
Erweiterungskarten und Backup Units 9.5.6 Auf das Riser-Modul in voller Höhe aufrüsten Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Bild 136: Hochrüstsatz Riser-Modul in voller Höhe Erweiterungshalterung Schraube 9.5.6.1 Vorbereitende Schritte "Server herunterfahren"...
Seite 219: Hochrüstsatz Einbauen
Erweiterungskarten und Backup Units 9.5.6.2 Hochrüstsatz einbauen Bild 137: Riser-Modul-Halterung entfernen Ê Entfernen Sie die Schraube (1). Ê Entfernen Sie die Riser-Modul-Halterung (2). Ê Entfernen Sie die Riser-Karte aus dem Riser-Modul 3, wie in Abschnitt "Defekte Riser-Karte entfernen" auf Seite 212 beschrieben.
Seite 220 Erweiterungskarten und Backup Units Bild 139: Erweiterungskarte einbauen – Beispiel Riser-Modul in voller Höhe Ê Bauen Sie die Erweiterungskarte ein, wie in Abschnitt "Erweiterungskarte einsetzen" auf Seite 205 beschrieben. Bild 140: Erweiterungshalterung einbauen Ê Befestigen Sie die Erweiterungshalterung mit einer Schraube am Riser- Modul in voller Höhe (siehe Kreis).
Seite 221 Erweiterungskarten und Backup Units Bild 141: Riser-Modul in voller Höhe einbauen Ê Setzen Sie die Riser-Karte in den System Board-Steckplatz und drücken Sie die grünen Touchpoints nach unten (siehe Kreise). ACHTUNG! Stellen Sie sicher, dass die EMC-Federn korrekten Kontakt haben (siehe Lupenansichten).
Seite 222: Flash Backup Unit
Erweiterungskarten und Backup Units Flash Backup Unit Die FBU sichert bei einem Stromausfall die Speicherinhalte des RAID- Controllers. Sie können eine FBU einrichten. Je nach Chassis (3,5-Zoll-HDD-Chassis oder 2,5-Zoll-HDD-Chassis) unterscheiden sich der Einbau in die FBU-Halterung und die Position der FBU- Halterung.
Seite 223: Fbu Einbauen
Erweiterungskarten und Backup Units Ê Schieben Sie die FBU hinein, bis sie einrastet. Ê Stellen Sie sicher, dass die FBU wie dargestellt ordnungsgemäß in der Halterung sitzt. Ê Schließen Sie das Kabelende am FBU-Modul wie dargestellt an das FBU- Adapterkabel an. 9.6.1.3 FBU einbauen Bild 143: Position der Haltebolzen...
Seite 224 Erweiterungskarten und Backup Units Ê Schieben Sie die Halterung in Pfeilrichtung. Die Köpfe der Haltebolzen am Gehäuseboden rasten in die offenen Enden der Schlüsselloch-Riegel an der Halterung ein. Ê Stellen Sie sicher, dass der Verriegelungshebel an der Halterung richtig einrastet (siehe Kreis). Ê...
Seite 225: Abschließende Schritte
Erweiterungskarten und Backup Units 9.6.1.4 Abschließende Schritte "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê "RAID-Controller-Firmware aktualisieren" auf Seite 91 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 99 Ê Die erneute Kalibrierung der FBU startet automatisch und endet innerhalb weniger Minuten.
Seite 226: Riser-Halter Vorbereiten
Erweiterungskarten und Backup Units 9.6.2.2 Riser-Halter vorbereiten Bild 146: Riser-Karte ausbauen – Beispiel Riser-Modul 1 Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Ê Entfernen Sie die Riser-Karte. Bild 147: Riser-Karte einbauen – Beispiel Riser-Modul 1 Ê Setzen Sie die Riser-Karte ein. Ê...
Seite 227: Fbu Vorbereiten
Erweiterungskarten und Backup Units 9.6.2.3 FBU vorbereiten Bild 148: FBU in die Halterung einbauen (A) Ê Setzen Sie die FBU in einem leichten Winkel unter den beiden Halteklammern der Halterung ein. Ê Schieben Sie die FBU hinein, bis sie einrastet. Bild 149: FBU in die Halterung einbauen (B) Ê...
Seite 228: Fbu Einbauen
Erweiterungskarten und Backup Units Bild 150: FBU-Adapterkabel an die FBU anschließen Ê Schließen Sie das Kabelende am FBU-Modul wie dargestellt an das FBU- Adapterkabel an. 9.6.2.4 FBU einbauen Bild 151: Riser-Modul mit Haltebolzen Upgrade und Maintenance Manual RX2530 M2...
Seite 229 Erweiterungskarten und Backup Units Bild 152: FBU mit der Halterung einbauen Ê Setzen Sie die Halterung in das Riser-Modul ein, sodass die drei Haltebolzen am Riser-Modul in die offenen Enden der Schlüsselloch-Riegel an der Halterung reichen. Ê Schieben Sie die Halterung in Pfeilrichtung. Die Köpfe der Haltebolzen am Riser-Modul rasten in die offenen Enden der Schlüsselloch-Riegel an der Halterung ein.
Seite 230: Abschließende Schritte
Erweiterungskarten und Backup Units Ê Führen Sie das FBU-Kabel, wie in der Abbildung gezeigt wird. 9.6.2.5 Abschließende Schritte Ê Bauen Sie das Riser-Modul 1 ein, wie in Abschnitt "Handhabung der Riser- Module" auf Seite 70 beschrieben. "Erneute Montage" auf Seite 61 Ê...
Seite 231: Fbu Mit Der Halterung Ausbauen
Erweiterungskarten und Backup Units 9.6.3.2 FBU mit der Halterung ausbauen Bild 154: FBU mit der Halterung ausbauen Ê Heben Sie den grünen Verriegelungshebel an der Halterung (siehe Kreis) an und schieben Sie die Halterung so weit wie möglich in Pfeilrichtung. Danach sollten die Köpfe der Haltebolzen am Gehäuseboden in die offenen Enden der Schlüsselloch-Riegel an der Halterung ragen.
Seite 232: Fbu Von Einem 3,5-Zoll-Hdd-Chassis Entfernen
Erweiterungskarten und Backup Units 9.6.4 FBU von einem 3,5-Zoll-HDD-Chassis entfernen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Tools: ohne Werkzeug ACHTUNG! Entsorgen Sie gebrauchte Batterien ordnungsgemäß. Von Kindern ● fernhalten. Entsorgen Sie Flash Backup Units nicht im normalen Müll. Batterien ●...
Seite 233: Fbu Mit Der Halterung Ausbauen
Erweiterungskarten und Backup Units 9.6.4.2 FBU mit der Halterung ausbauen Bild 155: FBU mit der Halterung ausbauen Ê Heben Sie den grünen Verriegelungshebel an der Halterung (siehe Kreis) an und schieben Sie die Halterung so weit wie möglich in Pfeilrichtung. Danach sollten die Köpfe der Haltebolzen am Riser-Modul in die offenen Enden der Schlüsselloch-Riegel an der Halterung ragen.
Seite 234: Fbu Aus Der Halterung Entfernen
Erweiterungskarten und Backup Units 9.6.4.4 FBU aus der Halterung entfernen Bild 157: FBU aus der Halterung entfernen Ê Ziehen Sie die FBU in einem leichten Winkel aus der Halterung. 9.6.4.5 Abschließende Schritte Ê Bauen Sie den RAID-Controller in den Steckplatz 1 ein, wie im Abschnitt "Erweiterungskarte einbauen"...
Seite 235: Fbu Austauschen
Erweiterungskarten und Backup Units 9.6.5 FBU austauschen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Tools: ohne Werkzeug ACHTUNG! Entsorgen Sie gebrauchte Batterien ordnungsgemäß. Von Kindern ● fernhalten. Entsorgen Sie Flash Backup Units nicht im normalen Müll. Batterien ● müssen gemäß lokaler Bestimmungen bezüglich Sondermüll entsorgt werden.
Seite 236: Abschließende Schritte
Erweiterungskarten und Backup Units Ê Bauen Sie die FBU mit der Halterung ein, wie in Abschnitt "FBU einbauen" auf Seite 223 (2,5-Zoll-HDD-Chassis) oder in Abschnitt "FBU einbauen" auf Seite 228 (3,5-Zoll-HDD-Chassis) beschrieben. 9.6.5.4 Abschließende Schritte "Erneute Montage" auf Seite 61 Ê...
Seite 237: Arbeitsspeicher
Arbeitsspeicher Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Speichermodule von ● Drittanbietern. Weitere Informationen zu unterstützten Speichermodulen finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 238. Dies könnte zu einem elektrischen Schlag, einem Brand oder zu Ausfällen führen. Speichermodule können auch nach dem Herunterfahren heiß sein. ●...
Seite 238: Grundlegende Informationen
Arbeitsspeicher 10.1 Grundlegende Informationen DIMM 1E DIMM 2E DIMM 3E DIMM 1F DIMM 2F DIMM 3F DIMM 3H DIMM 2H DIMM 1H DIMM 3G DIMM 2G DIMM 1G DIMM 1A DIMM 2A DIMM 3A DIMM 1B DIMM 2B DIMM 3B DIMM 3D DIMM 2D DIMM 1D...
Seite 239 DIMMs) SR: Single-Rank, DR: Dual-Rank, QR: Quad-Rank Die aktuellsten System-Informationen erhalten Sie über den Hardware- Konfigurator Ihres Servers, der online unter der folgenden Adresse zur Verfügung steht: Für den Weltmarkt: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ Upgrade und Maintenance Manual RX2530 M2...
Seite 240: Bestückungsregeln
Arbeitsspeicher 10.1.1 Bestückungsregeln – Verwenden Sie zuerst den Speichersteckplatz 1/Kanal A (DIMM 1A). – In 2-CPU-Konfigurationen bestücken Sie als nächstes Speichersteckplatz 1/Kanal E (DIMM 1E). – In allen Kanälen muss Speichersteckplatz 1 vor Steckplatz 2 bestückt werden (gilt für alle Kanäle). –...
Seite 241: Betriebsmodi
Arbeitsspeicher 10.1.2 Betriebsmodi 10.1.2.1 Independent Channel Modus CPU 1 CPU2 channel DIMM 1 CPU populated 2 CPUs populated Upgrade und Maintenance Manual RX2530 M2...
Seite 242: Mirrored-Channel- Und Performance-Modus
Arbeitsspeicher 10.1.2.2 Mirrored-Channel- und Performance-Modus CPU 1 CPU2 channel DIMM 1 CPU populated 2 CPUs populated Hinweise zu Mirrored-Channel- und Performance-Modus – Die Anzahl der verwendeten Speichermodule muss immer ein Vielfaches von 4 sein. – Gleiche Nummern stehen für identische Module (Kapazität, Rank). Upgrade und Maintenance Manual RX2530 M2...
Seite 243: Rank-Sparing-Modus
Arbeitsspeicher 10.1.2.3 Rank-Sparing-Modus Single-/Dual-Rank-RDIMMs Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G # DIMMs Dual CPU configuration (if all modules are of the same capacity) Upgrade und Maintenance Manual RX2530 M2...
Seite 244 Arbeitsspeicher 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G DIMM DIMM Dual CPU configuration Dual CPU configuration (if modules are of different capacities) (if modules are of different capacities) Weitere Bestückungsregeln sind in Abschnitt "Hinweise zum Rank- Sparing-Modus"...
Seite 245 Arbeitsspeicher Quad-Rank RDIMMs Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G # DIMMs Dual CPU configuration (if all modules are of the same capacity) Upgrade und Maintenance Manual RX2530 M2...
Seite 246 Arbeitsspeicher 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G DIMM DIMM Dual CPU configuration Dual CPU configuration (if modules are of different capacities) (if modules are of different capacities) Hinweise zum Rank-Sparing-Modus –...
Seite 247: Speichermodul Einbauen
Arbeitsspeicher – Um die Kühlungsanforderungen zu erfüllen, wechseln Sie bei der Bestückung der Speicherkanäle zwischen den Seiten der CPU: Reihenfolg CPU 1 CPU 2 Kanal A Kanal E Kanal C Kanal G Kanal B Kanal F Kanal D Kanal H 10.2 Speichermodul einbauen Upgrade und Repair Unit...
Seite 248: Speichermodul Einbauen
Arbeitsspeicher 10.2.3 Speichermodul einbauen Bild 159: Befestigungsklammern öffnen Ê Drücken Sie die Befestigungsklammern an beiden Seiten des betreffenden Speichersteckplatzes nach außen. Bild 160: Speichermodul einbauen Ê Richten Sie die Einkerbung an der Unterseite des Speichermoduls an der Codierung des Speichersteckplatzes aus. Ê...
Seite 249: Speichermodul Ausbauen
Arbeitsspeicher 10.3 Speichermodul ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 10.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê...
Seite 250: Abschließende Schritte
Arbeitsspeicher 10.3.3 Abschließende Schritte "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 105 Ê 10.4 Speichermodul austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 10.4.1 Vorbereitende Schritte "Defekte Server ermitteln"...
Seite 251: Neues Speichermodul Einbauen
Arbeitsspeicher 10.4.3 Neues Speichermodul einbauen Ê Bauen Sie das Speichermodul ein, wie in Abschnitt "Speichermodul einbauen" auf Seite 248 beschrieben. 10.4.4 Abschließende Schritte "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê...
Seite 252 Arbeitsspeicher Upgrade und Maintenance Manual RX2530 M2...
Seite 253: Prozessor (Cpu)
Prozessor (CPU) Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten CPUs. Weitere ● Informationen zu unterstützten CPUs finden Sie in Abschnitt "Unterstützte CPUs" auf Seite 255. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.
Seite 254: Grundlegende Informationen
Prozessor (CPU) 11.1 Grundlegende Informationen CPU 2 CPU 1 Bild 163: CPU-Steckplätze Upgrade und Maintenance Manual RX2530 M2...
Seite 255: Upgrade Auf Eine 2-Cpu-Konfiguration Durchführen
– Beide CPUs müssen vom gleichen Typ sein. Die aktuellsten System-Informationen erhalten Sie über den Hardware- Konfigurator Ihres Servers, der online unter der folgenden Adresse zur Verfügung steht: Für den Weltmarkt: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ 11.2 Upgrade auf eine 2-CPU-Konfiguration durchführen...
Seite 256: Vorbereitende Schritte
Prozessor (CPU) 11.2.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê "CPU-Lufthauben ausbauen" auf Seite 76 Ê...
Seite 257 Prozessor (CPU) Bild 165: Sockelentriegelungshebel 2 öffnen Ê Drücken Sie den Sockelhebel 2 mit der Beschriftung Close 1st nach unten und vom Sockel weg, um ihn zu lösen (1). Ê Klappen Sie den Sockelhebel 2 vollständig zurück (2). Upgrade und Maintenance Manual RX2530 M2...
Seite 258 Prozessor (CPU) Bild 166: Prozessorhalterung öffnen Ê Drücken Sie den Sockelhebel 1 (1) nach unten, um die Prozessorhalterung vom Sockel abzuheben. Ê Öffnen Sie die Prozessorhalterung vollständig (2). ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte der CPU- Sockels! Upgrade und Maintenance Manual RX2530 M2...
Seite 259 Prozessor (CPU) Bild 167: Prozessorhalterung entfernen Ê Vergewissern Sie sich, dass die Prozessorhalterung vollständig geöffnet ist. Ê Entfernen Sie die Sockelabdeckung und bewahren Sie sie für einen späteren Einsatz auf (1). Ê Drücken Sie den Sockelhebel 1 nach unten und nach innen, um ihn zu lösen (2).
Seite 260 Prozessor (CPU) Bild 168: CPU einbauen Ê Fassen Sie die CPU mit Ihrem Daumen und Zeigefinger. Beachten Sie die Markierung an der CPU (siehe Kreis)! Ê Senken Sie die CPU geradlinig auf den Sockel ab, ohne ihn im Sockel anzuwinkeln oder zu verschieben. ACHTUNG! –...
Seite 261 Prozessor (CPU) Bild 169: Sockelhebel schließen 2 Ê Schließen Sie die Prozessorabdeckung vollständig und halten Sie sie geschlossen. Ê Schließen Sie den Sockelhebel 2 mit der Beschriftung Close 1st und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten, damit die Prozessorhalterung verriegelt ist.
Seite 262: Kühlkörper Einbauen
Prozessor (CPU) Bild 170: Sockelhebel schließen 1 Ê Schließen Sie den Sockelhebel 1 mit der Beschriftung Open 1st und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten. 11.2.3 Kühlkörper einbauen CPUs mit 135 W und mehr benötigen Kühlkörper (Teilenummer V26898- B1000-V2).
Seite 263: Arbeitsspeicher Hochrüsten
Prozessor (CPU) Ê Ziehen Sie die Schutzabdeckung vom Kühlkörper ab. ACHTUNG! Achten Sie darauf, dass Sie die Wärmeleitpaste an der Unterseite des Kühlkörpers nicht berühren. Bild 172: Kühlkörper einbauen Ê Richten Sie den Kühlkörper aus und setzen Sie ihn auf den CPU-Sockel. Ê...
Seite 264: Vier Zusätzliche Lüftermodule Einbauen
Prozessor (CPU) 11.2.5 Vier zusätzliche Lüftermodule einbauen Bild 173: Schwämme entfernen Ê Entfernen Sie die vier Schwämme von den Einbauplätzen 5, 6, 7 und 8. Ê Bauen Sie vier Lüftermodule in die Einbauplätze 5, 6, 7 und 8 ein, wie in Abschnitt "Neues Lüftermodul einbauen"...
Seite 265: Eine Cpu Austauschen
Prozessor (CPU) Ê Wählen Sie im Save Changes and Exit oder Save Changes and Reset. Ê Vergewissern Sie sich, dass die LED nicht mehr blinkt. "System Board-BIOS und iRMC aktualisieren bzw. wiederherstellen" auf Ê Seite 88 "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 99 Ê...
Seite 266: Kühlkörper Entfernen
Prozessor (CPU) 11.3.2 Kühlkörper entfernen Bild 174: Kühlkörper entfernen Ê Lösen Sie die vier Schrauben des Kühlkörpers über Kreuz, entsprechend der Nummerierung. Ê Bewegen Sie den Kühlkörper leicht hin und her, um ihn von der CPU zu lösen. Dies ist womöglich aufgrund der Haftwirkung der Wärmeleitpaste zwischen dem Kühlkörper und der CPU erforderlich.
Seite 267: Fehlerhafte Cpu Entfernen
Prozessor (CPU) 11.3.3 Fehlerhafte CPU entfernen Bild 175: Sockelhebel öffnen Ê Drücken Sie den Sockelhebel 1 mit der Beschriftung Open 1stnach unten und vom Sockel weg, um ihn zu lösen (1). Ê Der Sockelhebel 1 schwenkt leicht nach oben (2). Ê...
Seite 268 Prozessor (CPU) Bild 176: Prozessorhalterung entriegeln Ê Drücken Sie den Sockelhebel 1 nach unten, um die Prozessorhalterung vom Sockel abzuheben. Upgrade und Maintenance Manual RX2530 M2...
Seite 269 Prozessor (CPU) Bild 177: CPU ausbauen Ê Öffnen Sie die Prozessorhalterung vollständig (1). ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte der CPU- Sockels! Ê Heben Sie die CPU vorsichtig aus dem CPU-Sockel (2). ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte der CPU- Sockels! Upgrade und Maintenance Manual RX2530 M2...
Seite 270: Neue Cpu Einbauen
Prozessor (CPU) 11.3.4 Neue CPU einbauen Ê Entfernen Sie die Schutzkappe von der Unterseite der CPU. Ê Bauen Sie die neue CPU ein, wie in Abschnitt "CPU einbauen" auf Seite 259 beschrieben. 11.3.5 Wärmeleitpaste auf die CPU-Oberfläche auftragen – Für Japan muss der zuständige Servicetechniker die separat bereitgestellten Anweisungen befolgen.
Seite 271: Kühlkörper Einbauen
Prozessor (CPU) Bild 179: Wärmeleitpaste auftragen Ê Tragen Sie eine kleine punktförmige Menge der Wärmeleitpaste wie dargestellt zur Mitte der CPU-Oberfläche hin auf (1,0 Gramm, siehe Beschreibung oben). ACHTUNG! Mischen Sie keine unterschiedlichen Arten Wärmeleitpaste. 11.3.6 Kühlkörper einbauen CPUs mit 135 W und mehr benötigen spezielle Kühlkörper (Teilenummer V26898-B1000-V2, siehe Bild 171).
Seite 272: Abschließende Schritte
Prozessor (CPU) Ê Befestigen Sie den Kühlkörper entsprechend der Nummerierung über Kreuz mit vier Schrauben (Drehmoment 6.0 Nm. Die Beschreibung dieses Drehmoments betrifft nicht den japanischen Markt.) 11.3.7 Abschließende Schritte "CPU-Lufthauben einbauen" auf Seite 77 Ê "Erneute Montage" auf Seite 61 Ê...
Seite 273: Defekten Kühlkörper Ausbauen
Prozessor (CPU) "CPU-Lufthauben ausbauen" auf Seite 76 Ê 11.4.2 Defekten Kühlkörper ausbauen Ê Entfernen Sie den Kühlkörper wie in Abschnitt "Kühlkörper entfernen" auf Seite 266 beschrieben. Ê Entfernen Sie die restliche Wärmeleitpaste von der CPU-Oberfläche. Ê Reinigen Sie die CPU-Oberfläche mit einem fusselfreien Tuch. 11.4.3 Neuen Kühlkörper einsetzen Ê...
Seite 274 Prozessor (CPU) Upgrade und Maintenance Manual RX2530 M2...
Seite 275: Optisches Laufwerk
Optisches Laufwerk Sicherheitshinweise ACHTUNG! Bevor Sie ein bedienbares Laufwerk im Server installieren oder ● daraus entfernen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Stromversorgungskabel aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag kommen. Halten Sie das bedienbare Laufwerk beim Einbau an den ●...
Seite 276: Grundlegende Informationen
Optisches Laufwerk 12.1 Grundlegende Informationen Sie können weiterhin ein 5,25-Zoll-Slimline-ODD (optisches Laufwerk) einbauen. Der Einbauplatz hängt von der HDD-Konfiguration (2,5 Zoll oder 3,5 Zoll) ab. Die Vorgehensweise zum Ein-/Ausbau ist – abgesehen von der Verlegung der Kabel und des ODD-Netzanschlusses am System Board (siehe Abschnitt "Onboard-Anschlüsse"...
Seite 277 Optisches Laufwerk 2,5-Zoll HDD-Konfiguration Bild 183: Position des ODD-Einbauplatzes – Beispiel 2,5-Zoll-HDD-Konfiguration Bild 184: ODD-Kabel verlegen – Beispiel 2,5-Zoll-HDD-Konfiguration Hinweis für den Einbau einer Lufthaube an CPU 2: Das SATA-Kabel muss durch die Aussparung der Lufthauben- Erweiterung verlegt werden (siehe Lupenansicht). Upgrade und Maintenance Manual RX2530 M2...
Seite 278: Optisches Laufwerk Einbauen
Optisches Laufwerk ODD-Haken aufbewahren Bild 185: ODD-Haken aufbewahren Der ODD-Haken ist mit zwei Schrauben am Chassis der Lüfterbrücke befestigt. 12.2 Optisches Laufwerk einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: – Torx Plus 6-Schraubendreher (Weltmarkt) – Phillips PH1 / (+) Nr. 1 Schraubendreher (in Japan) 12.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten"...
Seite 279: Leerblende Abnehmen
Optisches Laufwerk 12.2.2 Leerblende abnehmen Bild 186: Leerblende abnehmen Ê Ziehen Sie die Leerblende aus dem Einbauplatz. ACHTUNG! Bewahren Sie die Leerblende auf. Wenn Sie das bedienbare Laufwerk wieder ausbauen und kein neues dafür einsetzen, dann bauen Sie die Leerblende zum Zweck der Kühlung, der Einhaltung der EMV- Vorschriften und des Brandschutzes erneut ein.
Seite 280 Optisches Laufwerk Bild 187: ODD-Haken in das optische Laufwerk (ODD) einbauen Ê Befestigen Sie den ODD-Haken mit zwei Schrauben an der Rückseite des optischen Laufwerks. Bild 188: Optisches Laufwerk einbauen Ê Schieben Sie das optische Laufwerk in den Einbauplatz (1) und drücken Sie dabei gleichzeitig dessen Vorderseite leicht nach unten, bis der ODD-Haken einrastet (2).
Seite 281: Abschließende Schritte
Optisches Laufwerk Bild 189: Kabel an das optische Laufwerk anschließen Ê Schließen Sie das ODD-Stromversorgungskabel (1) an das optische Laufwerk an. Ê Schließen Sie das SATA-Kabel (2) an das optische Laufwerk an. Das ODD-Stromversorgungskabel und das SATA-Kabel sind vorinstalliert. 12.2.4 Abschließende Schritte "Erneute Montage"...
Seite 282: Optisches Laufwerk Entfernen
Optisches Laufwerk 12.3 Optisches Laufwerk entfernen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: – Torx Plus 6-Schraubendreher (Weltmarkt) – Phillips PH1 / (+) Nr. 1 Schraubendreher (in Japan) 12.3.1 Vorbereitende Schritte "Backup- und optische Speichermedien entfernen" auf Seite 83 Ê...
Seite 283 Optisches Laufwerk Bild 191: Optisches Laufwerk entfernen Ê Drücken Sie den ODD-Haken in Pfeilrichtung, bis er ausrastet (1). Ê Ziehen Sie das optische Laufwerk aus dem Einbauplatz (2). Bild 192: ODD-Haken vom optischen Laufwerk entfernen Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Ê...
Seite 284: Leerblende Einbauen
Optisches Laufwerk 12.3.3 Leerblende einbauen Bild 193: Leerblende einbauen Ê Schieben Sie die Leerblende nach innen, bis sie rechts einrastet. 12.3.4 Abschließende Schritte "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê...
Seite 285: Optisches Laufwerk Austauschen
Optisches Laufwerk 12.4 Optisches Laufwerk austauschen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: – Torx Plus 6-Schraubendreher (Weltmarkt) – Phillips PH1 / (+) Nr. 1 Schraubendreher (in Japan) 12.4.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Backup- und optische Speichermedien entfernen" auf Seite 83 Ê...
Seite 286 Optisches Laufwerk "BitLocker-Funktionalität fortsetzen" auf Seite 105 Ê Upgrade und Maintenance Manual RX2530 M2...
Seite 287: Frontpanel
Frontpanel Sicherheitshinweise ACHTUNG! Stellen Sie beim Einsetzen des Frontpanels in den Server sicher, ● dass Sie keine der angeschlossenen Kabel einklemmen oder überdehnen. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden. Sie müssen sich immer statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit elektrostatisch gefährdeten Bauelementen (EGB) arbeiten.
Seite 288: Grundlegende Informationen
Frontpanel 13.1 Grundlegende Informationen Die Chassis-ID des Servers ist sowohl auf dem Frontpanel als auch auf dem System Board gespeichert. Nach dem Austausch des Frontpanels muss die ChassisID-Prom des Frontpanels programmiert werden. Neben den CPU- und Gehäuse-Temperatursensoren des System Boards verfügt das Frontpanel über einen Sensor für die Umgebungstemperatur.
Seite 289: Frontpanel-Modul
Frontpanel 13.2 Frontpanel-Modul 13.2.1 Frontpanel-Modul austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Software: 5 Minuten Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp, Seriennummer und Herstellungsdaten enthält.
Seite 290: Frontpanel-Modul Entfernen
Frontpanel "Fehlerhafte Komponente ermitteln" auf Seite 53 Ê "Lüfterschwämme entfernen" auf Seite 74 (falls vorhanden) Ê 13.2.1.2 Frontpanel-Modul entfernen Bild 194: Kabel trennen (A) Ê Trennen Sie das Front-USB-Kabel (1) und das Frontpanel-Kabel (2) vom System Board. Bild 195: Kabel trennen (B) Ê...
Seite 291 Frontpanel Bild 196: Frontpanel-Modul entfernen Ê Entfernen Sie die beiden Schrauben (1). Ê Ziehen Sie das Frontpanel-Modul aus seinem Einbauplatz, bis die Halterung vollständig frei liegt (2). Upgrade und Maintenance Manual RX2530 M2...
Seite 292 Frontpanel Bild 197: Kabel vom Frontpanel-Modul entfernen Ê Ziehen Sie das Frontpanel-Kabel (1) ab. Wenn das Frontpanel-Kabel mit einem Kabelbinder befestigt ist, öffnen Sie den Kabelbinder. Schneiden Sie den Kabelbinder nicht durch. Bild 198: Kabelbinder des Frontpanel-Kabels Ê Entfernen Sie die beiden Schrauben und trennen Sie das Front-USB-Kabel (2).
Seite 293: Frontpanel-Modul Einbauen
Frontpanel Ê Bauen Sie gegebenenfalls das vordere VGA-Board mit dem Front-VGA- Anschluss aus, wie in Abschnitt "Entfernen Sie das Front-VGA-Board" auf Seite 298 beschrieben 13.2.1.3 Frontpanel-Modul einbauen Ê Bauen Sie gegebenenfalls das vordere VGA-Board mit dem Front-VGA- Anschluss ein, wie in Abschnitt "Front-VGA-Board einbauen"...
Seite 294 Frontpanel Bild 200: Frontpanel-Modul einbauen Ê Schieben Sie das Frontpanel-Modul in seinen Einbauplatz (1). Ê Befestigen Sie das Frontpanel-Modul mit zwei Schrauben (2). Bild 201: Kabel anschließen (A) Ê Schließen Sie das Frontpanel-Kabel (1) und das Front-USB-Kabel (2) am System Board an. Bild 202: Kabel anschließen (B) Ê...
Seite 295: Abschließende Schritte
Frontpanel 13.2.1.4 Abschließende Schritte "Lüfterschwämme anbringen" auf Seite 75 (falls vorhanden) Ê "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê "Chassis ID PROM Tool" auf Seite 108 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 99 Ê...
Seite 296: Leerblende Abnehmen
Frontpanel 13.3.1.2 Leerblende abnehmen Bild 203: Leerblende abnehmen Ê Nehmen Sie die Leerblende ab. ACHTUNG! Bewahren Sie die Leerblende auf. Wenn Sie das Front-VGA-Board wieder ausbauen und kein neues dafür einsetzen, dann bauen Sie die Leerblende zum Zweck der Kühlung, der Einhaltung der EMV- Vorschriften und des Brandschutzes erneut ein.
Seite 297: Abschließende Schritte
Frontpanel 13.3.1.4 Abschließende Schritte "Frontpanel-Modul einbauen" auf Seite 293 Ê "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê 13.3.2 Entfernen Sie das Front-VGA-Board Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH1 / (+) Nr.
Seite 298: Entfernen Sie Das Front-Vga-Board
Frontpanel 13.3.2.2 Entfernen Sie das Front-VGA-Board Bild 205: Entfernen Sie das Front-VGA-Board Ê Ziehen Sie den Kabelbinder heraus (1). Ê Entfernen Sie die beiden Schrauben (2) und entfernen Sie das Front-VGA- Board (3). 13.3.2.3 Leerblende einbauen Ê Bringen Sie die Leerblende an (siehe Bild 203). 13.3.2.4 Abschließende Schritte "Frontpanel-Modul einbauen"...
Seite 299: Front-Vga-Board Austauschen
Frontpanel 13.3.3 Front-VGA-Board austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 13.3.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê...
Seite 300: Frontpanel (10 X 2,5-Zoll-Festplatten)
Frontpanel 13.4 Frontpanel (10 x 2,5-Zoll-Festplatten) 13.4.1 Frontpanel am Montagewinkel austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Software: 5 Minuten Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp, Seriennummer und Herstellungsdaten enthält.
Seite 301: Frontpanel Am Montagewinkel Entfernen
Frontpanel "Fehlerhafte Komponente ermitteln" auf Seite 53 Ê "Lüfterschwämme entfernen" auf Seite 74 (falls vorhanden) Ê 13.4.1.2 Frontpanel am Montagewinkel entfernen Der Frontpanel-Montagewinkel und das Frontpanel-Kabel sind zu einem Ersatzteil zusammengefasst. Bild 206: Frontpanel-Kabel trennen Ê Ziehen Sie die Verriegelung nach oben (1). Ê...
Seite 302: Frontpanel Am Montagewinkel Anbringen
Frontpanel Bild 208: Frontpanel am Montagewinkel entfernen (B) Ê Entfernen Sie das Frontpanel. Ê Ziehen Sie das Frontpanel-Kabel durch die Öffnung. 13.4.1.3 Frontpanel am Montagewinkel anbringen Bild 209: Frontpanel einbauen (A) Ê Führen Sie das Frontpanel-Kabel durch die Öffnung. Upgrade und Maintenance Manual RX2530 M2...
Seite 303 Frontpanel Bild 210: Frontpanel einbauen (B) Ê Setzen Sie das Frontpanel auf den Montagewinkel. Ê Befestigen Sie das Frontpanel mit zwei Schrauben (siehe Abbildung 207). Bild 211: Frontpanel-Kabel anschließen Ê Biegen Sie das Kabel für eine leichtere Führung manuell um 90 Grad. Ê...
Seite 304: Abschließende Schritte
Frontpanel Bild 212: Kabelführung des Frontpanel-Kabels. 13.4.1.4 Abschließende Schritte "Lüfterschwämme anbringen" auf Seite 75 (falls vorhanden) Ê "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê "Chassis ID PROM Tool" auf Seite 108 Ê...
Seite 305: Serielle Schnittstelle
Serielle Schnittstelle Sicherheitshinweise ACHTUNG! Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige Hinweise" auf Seite 14.1 Serielle Schnittstelle einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug Bild 213: Kit für serielle Schnittstelle Lange Steckplatzabdeckung Die lange Steckplatzabdeckung wird für diesen Server nicht verwendet.
Seite 306: Vorbereitende Schritte
Serielle Schnittstelle 14.1.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê 14.1.2 Steckplatzabdeckung entfernen Ê...
Seite 307: Abschließende Schritte
Serielle Schnittstelle Ê Bauen Sie das entsprechende Riser-Modul ein, wie in Abschnitt "Riser- Modul einbauen" auf Seite 71 beschrieben. Bild 215: Serielles Schnittstellenkabel anschließen Ê Schließen Sie das serielle Schnittstellenkabel an den System Board- Anschluss "SERIAL 1" an. 14.1.4 Abschließende Schritte "Erneute Montage"...
Seite 308: Serielle Schnittstelle Entfernen
Serielle Schnittstelle 14.2 Serielle Schnittstelle entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 14.2.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen"...
Seite 309: Steckplatzabdeckung Einbauen
Serielle Schnittstelle Ê Entfernen Sie das entsprechende Riser-Modul, wie in Abschnitt "Riser- Modul ausbauen" auf Seite 70 beschrieben. Bild 217: Serielle Schnittstelle ausbauen – Beispiel Riser-Modul 1 Ê Entfernen Sie die serielle Schnittstelle. 14.2.3 Steckplatzabdeckung einbauen Ê Bauen Sie die entsprechende Steckplatzabdeckung ein, wie in Abschnitt "Steckplatzabdeckung einbauen (nur Steckplätze 2-4)"...
Seite 310: Serielle Schnittstelle Austauschen
Serielle Schnittstelle 14.3 Serielle Schnittstelle austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 14.3.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen"...
Seite 311: System Board Und Komponenten
System Board und Komponenten Sicherheitshinweise ACHTUNG! Manche Bauelemente und Komponenten innerhalb des Servers sind ● auch nach dem Herunterfahren noch heiß. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie interne Optionen ein- oder ausbauen. Leiterplatten und gelötete Teile der internen Optionen sind ●...
Seite 312: Cmos-Batterie
System Board und Komponenten SATA DOM ● Beim Innodisk Serial ATA Disk on Module (SATADOM) wird ein internes SSD bereitgestellt. Dieses SSD kann als Boot-Gerät oder Datenspeichergerät konfiguriert werden. iRMC Micro-SD-Karte ● Die iRMC Micro-SD-Karte ist erforderlich, um die eLCM-Funktion (embedded Lifecycle Management) des iRMC verwenden zu können.
Seite 313: Vorbereitende Schritte
System Board und Komponenten 15.2.1.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê Ê Entfernen Sie die Lufthaube an der CPU 2, wie in Abschnitt "CPU- Lufthauben ausbauen"...
Seite 314: Abschließende Schritte
System Board und Komponenten 15.2.1.3 Abschließende Schritte Ê Entsorgen Sie die CMOS-Batterie gemäß den örtlich geltenden Vorschriften zur Entsorgung von Sonderabfall. Ê Bauen Sie die Lufthaube an der CPU 2 ein, wie in Abschnitt "CPU- Lufthauben einbauen" auf Seite 77 beschrieben.
Seite 315: Ufm Einbauen
System Board und Komponenten 15.3.1.2 UFM einbauen Bild 219: UFM-Einbausatz USB-Flash-Modul (UFM) UFM-Abstandshalter UFM-Nylonschraube Bild 220: Position auf dem System Board Upgrade und Maintenance Manual RX2530 M2...
Seite 316: Abschließende Schritte
Ê 15.3.1.4 Softwarekonfiguration Befolgen Sie für Japan die separat bereitgestellten Anweisungen. Zur Einrichtung der ESXi-Konfiguration ist die VMware ESXi Recovery Tools CD erforderlich. Ein ISO-Image der CD ist im Servicepartnerportal von Fujitsu unter der folgenden HTTPS-Adresse verfügbar: https://globalpartners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/ Pages/default.aspx. Ê Melden Sie sich an und wählen Sie Ihren PRIMERGY Server aus.
Seite 317: Ufm Entfernen
System Board und Komponenten Ê Wählen Sie die Kategorie Software & Tools Documentation aus. Ê Laden Sie unter Tools das gewünschte ISO-Image der ESXi Recovery CD herunter. Ê Entpacken und brennen Sie das Image auf eine CD. Ê Stellen Sie sicher, dass außer dem UFM kein anderes USB-Speichergerät am Server angeschlossen ist.
Seite 318: Ufm Entfernen
System Board und Komponenten 15.3.2.2 UFM entfernen Bild 222: UFM entfernen Ê Entfernen Sie die Nylonschraube des UFM (1). Ê Lösen und entfernen Sie das defekte UFM (2). Der UFM-Abstandshalter verbleibt auf dem System Board. Bild 223: Verbleibender UFM-Abstandshalter ACHTUNG! Das UFM enthält Kundeninformationen (z.
Seite 319: Ufm Austauschen
System Board und Komponenten "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 99 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 105 Ê 15.3.3 UFM austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: –...
Seite 320 System Board und Komponenten ACHTUNG! Das UFM enthält Kundeninformationen (z. B. IP-Adresse, Lizenzen etc.). Nach dem Austausch des UFMs müssen Sie das fehlerhafte UFM mit der Bitte um Entsorgung an den Kundendienst weiterreichen. Wird die Entsorgung des defekten UFMs vom Kunden gefordert, brechen Sie das UFM nach dem folgenden Verfahren in zwei Teile, und entsorgen Sie Bild 224: Werkzeuge für das Zerbrechen des UFMs Bild 225: Verfahren zum Zerbrechen des UFM...
Seite 321: Neues Ufm Einbauen
System Board und Komponenten 15.3.3.3 Neues UFM einbauen Bild 226: UFM-Abstandshalter ausbauen Ê Entfernen Sie die Nylonschraube aus dem UFM (1). Ê Entfernen Sie den UFM-Abstandshalter (2). Bild 227: UFM einbauen Ê Schließen Sie das UFM an das System Board und den verbliebenen UFM- Abstandshalter (1) an.
Seite 322: Abschließende Schritte
Ê 15.3.3.5 Softwarekonfiguration Befolgen Sie für Japan die separat bereitgestellten Anweisungen. Zur Einrichtung der ESXi-Konfiguration ist die VMware ESXi Recovery Tools CD erforderlich. Ein ISO-Image der CD ist im Servicepartnerportal von Fujitsu unter der folgenden HTTPS-Adresse verfügbar: https://globalpartners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/ Pages/default.aspx. Ê Melden Sie sich an und wählen Sie Ihren PRIMERGY Server aus.
Seite 323: Tpm (Trusted Platform Module)
System Board und Komponenten 15.4 TPM (Trusted Platform Module) 15.4.1 TPM einbauen Field Replaceable Unit Hardware: 5 Minuten (FRU) Software: 5 Minuten Tools: – Bit-Schraubendreher – TPM-Biteinsatz Für Japan: – TPM-Befestigungswerkzeug (S26361-F3552-L909) 15.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê...
Seite 324: Tpm Einbauen
System Board und Komponenten 15.4.1.2 TPM einbauen Bild 228: TPM-Einbausatz TPM (Trusted Platform Module) TPM-Spezialschraube TPM-Abstandshalter TPM-Biteinsatz für TPM- Spezialschraube Der schwarze TPM- Abstandshalter wird für diesen Server nicht verwendet. Bild 229: Position auf dem System Board Upgrade und Maintenance Manual RX2530 M2...
Seite 325 System Board und Komponenten Bild 230: TPM-Abstandshalter auf System Board stecken Ê Stecken Sie den TPM-Abstandshalter in die Öffnung im System Board. Bild 231: TPM-Biteinsatz Ê Setzen Sie den TPM-Biteinsatz oder das TPM-Befestigungswerkzeug (Japan) in einen Bit-Schraubendreher. Upgrade und Maintenance Manual RX2530 M2...
Seite 326: Abschließende Schritte
System Board und Komponenten Bild 232: TPM einbauen Ê Schließen Sie das TPM an das System Board an (1). Ê Befestigen Sie das TPM mit der TPM-Spezialschraube oder (2) dem TPM- Modulbefestigungstool (Japan). ACHTUNG! Ziehen Sie die Schraube nicht zu fest an. Drehen Sie nur solange, bis der Schraubenkopf das TPM leicht berührt (Drehmoment von 0,6 Nm;...
Seite 327: Tpm Ausbauen
System Board und Komponenten Ê Wählen Sie unter Pending TPM operation den gewünschten TPM- Betriebsmodus aus. Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im entsprechenden Referenzhandbuch "System Board BIOS Setup Utility".
Seite 328: Vorbereitende Schritte
Weitere Informationen darüber, wie BitLocker Drive Encryption deaktiviert wird, finden Sie in der Microsoft Knowledge Base. Zusätzliche Informationen finden Sie auf den Fujitsu-Webseiten. Ê Deaktivieren Sie das TPM im System Board-BIOS. Gehen Sie wie folgt vor: Ê Schalten Sie Ihren Server ein oder starten Sie ihn erneut.
Seite 329: Tpm Ausbauen
System Board und Komponenten Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im entsprechenden Referenzhandbuch "System Board BIOS Setup Utility". "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê...
Seite 330: Abschließende Schritte
System Board und Komponenten ACHTUNG! Achten Sie darauf, dass Sie die Schraube zum Entfernen im Uhrzeigersinn drehen! Erhöhen Sie langsam und vorsichtig den Druck auf die Schraube, bis Sie sich zu drehen beginnt. Der Kraftaufwand, der notwendig ist, um die Schraube zu lösen, sollte so gering wie möglich sein. Anderenfalls kann die dünne Metallstrebe brechen, wodurch es nicht mehr möglich wäre, die Schraube zu entfernen.
Seite 331: Tpm Austauschen
System Board und Komponenten 15.4.3 TPM austauschen Field Replaceable Unit Hardware: 30 Minuten (FRU) Tools: System Board ausbauen: – Phillips PH2 / (+) No. 2 Schraubendreher TPM austauschen: – Bit-Schraubendreher – TPM-Biteinsatz – Flachzange – Feiner Schlitzschraubendreher (2 x 0,4 mm) Für Japan: –...
Seite 332: Defektes Tpm Entfernen
System Board und Komponenten "Defektes System Board entfernen" auf Seite 345 Ê 15.4.3.2 Defektes TPM entfernen Ê Entfernen Sie das TPM, wie in Abschnitt "TPM ausbauen" auf Seite 327 beschrieben. Ê Lassen Sie den TPM-Abstandshalter auf dem System Board, wenn Sie das defekte TPM entfernen.
Seite 333: Sata Dom
System Board und Komponenten 15.5 SATA DOM 15.5.1 SATA DOM einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 15.5.1.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê...
Seite 334: Abschließende Schritte
System Board und Komponenten SERIAL 1 USB 3 PWR3 Management SATA 6 Slot riser card / slot 3 Slot 3 SATA SATA Slot 2 7-10 Slot riser card / slot 1 and 2 Slot 1 INDICATE Bild 236: Position des SATA DOM Bild 237: SATA DOM einbauen Ê...
Seite 335: Sata-Dom Ausbauen
System Board und Komponenten 15.5.2 SATA-DOM ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 15.5.2.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê...
Seite 336: Sata-Dom Austauschen
System Board und Komponenten 15.5.3 SATA-DOM austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 15.5.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 51 Ê "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen"...
Seite 337: Irmc Micro-Sd-Karte
System Board und Komponenten 15.6 iRMC Micro-SD-Karte Die iRMC Micro-SD-Karte ist erforderlich, um die eLCM-Funktion (Embedded Lifecycle Management) des iRMC verwenden zu können. Es wird ein gültiger eLCM-Lizenzschlüssel benötigt, der immer zusammen mit der iRMC Micro-SD-Karte gekauft und über die Web- Schnittstelle des iRMC aktiviert wird.
Seite 338: Abschließende Schritte
System Board und Komponenten Bild 240: iRMC Micro-SD-Karte einbauen Ê Setzen Sie die iRMC Micro-SD-Karte mit der Beschriftung nach oben in den Steckplatz der Micro-SD-Karte (1) und schieben Sie sie bis zum Anschlag ein (2). Die Position des Steckplatzes der Micro-SD-Karte im System ist im Abschnitt "Anschlüsse und Anzeigen am System Board"...
Seite 339: Irmc Micro-Sd-Karte Ausbauen
System Board und Komponenten 15.6.2 iRMC Micro-SD-Karte ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 15.6.2.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 54 Ê "Netzkabel trennen" auf Seite 55 Ê "Auf die Komponente zugreifen" auf Seite 56 Ê...
Seite 340: Abschließende Schritte
System Board und Komponenten 15.6.2.3 Abschließende Schritte Ê Bauen Sie gegebenenfalls das Riser-Modul 3 ein, wie in Abschnitt "Riser- Modul einbauen" auf Seite 71 beschrieben. "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê "Server einschalten" auf Seite 69 Ê...
Seite 341: Irmc Micro-Sd-Karte Austauschen
System Board und Komponenten 15.6.3.2 iRMC Micro-SD-Karte austauschen Ê Entfernen Sie die defekte iRMC Micro-SD-Karte, wie in Abschnitt "iRMC Micro-SD-Karte ausbauen" auf Seite 339 beschrieben. ACHTUNG! Die iRMC Micro-SD-Karte enthält Kundeninformationen. Übergeben Sie die fehlerhafte iRMC Micro-SD-Karte nach dem Austausch an den Kunden.
Seite 342: System Board
System Board und Komponenten 15.7 System Board 15.7.1 System Board austauschen Field Replaceable Unit Hardware: 40 Minuten (FRU) Software: 20 Minuten Tools: System Board austauschen: – Phillips PH2 / (+) No. 2 Schraubendreher – Empfohlen: Lupe (zum Überprüfen der CPU-Sockelfedern) TPM austauschen: –...
Seite 343 System Board und Komponenten ACHTUNG! – Fragen Sie den Kunden vor dem Austausch des System Boards, ob die TPM-Funktionalität genutzt wird. – Wenn der Kunde die TPM-Funktionalität verwendet, entfernen Sie das TPM vom alten System Board und installieren Sie es auf dem neuen System Board.
Seite 344: Vorbereitende Schritte
System Board und Komponenten Hinweis zum Wiederherstellen der Netzwerkeinstellungen Beim Austausch von Netzwerk-Controllern oder dem System Board, gehen die Netzwerk-Konfigurationseinstellungen im Betriebssystem verloren. Sie werden durch Standardwerte ersetzt. Dies gilt für alle IP- Adressen und LAN-Teaming-Konfigurationen. Notieren Sie sich die aktuellen Netzwerkeinstellungen, bevor Sie einen Netzwerk-Controller oder das System Board austauschen.
Seite 345: Defektes System Board Entfernen
System Board und Komponenten Ê Bauen Sie alle Erweiterungskarten aus, siehe "Erweiterungskarten und Riser-Karten" auf Seite 203. Notieren Sie die Einbauplatz-Nummer für jede Erweiterungskarte, bevor Sie die Karten entfernen. Achten Sie darauf, dass Sie die Karte wieder in den selben Steckplatz einbauen, in dem er sich vor dem Austausch befunden hatte.
Seite 346 System Board und Komponenten Bild 242: Position der Schrauben Ê Entfernen Sie die 14 Schrauben (siehe blaue Kreise; orangefarbene Kreise zeigen die Zentrierbolzen an) vom System Board. Upgrade und Maintenance Manual RX2530 M2...
Seite 347 System Board und Komponenten Bild 243: System Board ausbauen Ê Heben Sie das System Board vorsichtig aus dem Chassis und kippen Sie es dabei leicht. So ziehen Sie die Anschlüsse aus dem Anschlussfeld. ACHTUNG! Fassen Sie das System Board immer mit beiden Händen an! Heben Sie das System Board auf keinen Fall nur an einer Seite oder am Kühlkörper an, da es so zu einer Spannung der Lötverbindungen zwischen den Sockeln und dem System Board...
Seite 348: Neues System Board Einbauen
System Board und Komponenten 15.7.1.3 Neues System Board einbauen Ê Überprüfen Sie die Einstellungen auf dem neuen System Board (siehe Abschnitt "Onboard-Einstellungen" auf Seite 389). Ê Setzen Sie das System Board ein, indem Sie es leicht schräg halten. Schieben Sie die Anschlüsse in das Anschlussfeld (siehe Abbildung 243 auf Seite 347).
Seite 349: Abschließende Schritte
System Board und Komponenten ACHTUNG! Ê Drücken Sie die Schlaufen des Stromkabels für die HDD-Backplane nach unten, um sicherzustellen, dass sich das Stromkabel vollständig innerhalb des Chassis befindet. 15.7.1.4 Abschließende Schritte "iRMC Micro-SD-Karte einbauen" auf Seite 337 (falls vorhanden) Ê "SATA DOM einbauen"...
Seite 350 System Board und Komponenten Ê Bauen Sie alle Netzteile ein, siehe Abschnitt "Netzteil installieren" auf Seite 117. "Erneute Montage" auf Seite 61 Ê "Netzkabel anschließen" auf Seite 67 Ê Ê Schließen Sie alle externen Kabel an. "System Board-BIOS und iRMC aktualisieren bzw. wiederherstellen" auf Ê...
Seite 351 System Board und Komponenten Ê Wählen Sie im Save Changes and Exit oder Save Changes and Reset. Ê Vergewissern Sie sich, dass die LED nicht mehr blinkt. "BitLocker-Funktionalität fortsetzen" auf Seite 105 Ê Ê Konfigurieren Sie bei Bedarf die Netzwerkeinstellungen im Betriebssystem entsprechend der ursprünglichen Konfiguration des ausgetauschten Controllers neu (Erweiterungskarte oder Onboard).
Seite 352 System Board und Komponenten Upgrade und Maintenance Manual RX2530 M2...
Seite 353: Kabel
Kabel 16.1 Überblick zu Kabeln Teilenummer Beschreibung Von - bis T26139-Y4015-V302 CBL FRONT PANEL System Board an Frontblende T26139-Y3959-V303 CBL_HDD_POWER System Board an 2,5-Zoll- HDD-Backplane T26139-Y3990-V302 CBL_ODD_Power System Board an ODD- Stromversorgung T26139-Y4028-V302 CBL_ODD_Data System Board an ODD-Daten, 2,5-Zoll-HDDs T26139-Y4028-V301 CBL_ODD_Data System Board an ODD-Daten, 3,5-Zoll-HDDs...
Seite 354 Kabel Teilenummer Beschreibung Von - bis T26139-Y4042-V3 CBL FLEXP System Board an Frontpanel am Montagewinkel (Frontpanel am Montagewinkel und Frontpanel-Kabel sind zu einem Ersatzteil zusammengefasst.) T26139-Y4031-V101 FBU-Kabel RAID Controller an FBU, 3,5- Zoll-HDDs T26139-Y4031-V103 FBU-Kabel RAID Controller an FBU, 2,5- Zoll-HDDs T26139-Y3959-V304 CBL_PWR_HDD_10X2.5...
Seite 355: Verkabelung
Kabel 16.2 Verkabelung Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB Front VGA SAS BP A3C40157818 ODD Data 4 x 3.5“ ODD PWR HDD MLC1 HDD PWR SMBus SGPIO SMBus Bild 244: Konfiguration 1: 4 x 3,5-Zoll-HDDs, Onboard-SATA Upgrade und Maintenance Manual RX2530 M2...
Seite 356 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB Front VGA SAS BP A3C40157818 ODD Data 4 x 3.5“ ODD PWR SATA HDD HDD PWR SMBus SGPIO RAID MLC1 Controller 1 er 1 MLC2 iBBU SMBus...
Seite 357 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB Front VGA SAS BP A3C40157852 ODD Data L-shape4 x 2.5“ ODD PWR HDD MLC1 HDD PWR PWR (X10) SMBus SMBus Bild 246: Konfiguration 3: 4 x 2,5-Zoll-HDDs, Onboard-SATA Upgrade und Maintenance Manual RX2530 M2...
Seite 358 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB SAS BP Front VGA A3C40157852 L-shape ODD Data 4 x 2.5“ ODD PWR HDD MLC1 PWR (X10) HDD MLC2 SMBus HDD PWR SMBus SAS BP A3C40157828 4 x 2.5“...
Seite 359 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB SAS BP Front VGA A3C40157852 L-shape4 x 2.5“ ODD Data ODD PWR HDD MLC1 PWR (X10) HDD MLC2 SMBus HDD PWR SMBus MLC1 Controller 1 er 1 MLC2 iBBU...
Seite 360 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB SAS BP Front VGA A3C40157852 L-shap4 x 2.5“ ODD Data ODD PWR HDD MLC1 PWR (X10) HDD MLC2 SMBus HDD PWR SMBus SAS BP A3C40157828 4 x 2.5“...
Seite 361 Kabel QRL Frontpanel + 1x USB D3279 Frontpanel Front USB Front VGA SAS BP ODD Data A3C40167093 10 x 2.5“ ODD PWR SATA HDD HDD PWR SMBus RAID MLC1 Controller 1 er 1 MLC2 iBBU Bild 250: Konfiguration 7: 10 x 2,5-Zoll-HDDs, RAID Controller Upgrade und Maintenance Manual RX2530 M2...
Seite 362 Kabel QRL Frontpanel + 1x USB D3279 Frontpanel Front USB Front VGA SAS BP ODD Data A3C40167093 10 x 2.5“ ODD PWR SATA HDD HDD PWR SMBus PCIe Lane1 P1 (X1A) Switch Lane2 P2 (X2A) Lane3 P3 (X3A) Lane4 P4 (X4A) SMBus RAID MLC1...
Seite 363 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB Front VGA SAS BP A3C40157818 ODD Data 4 x 3.5“ ODD PWR SATA HDD HDD PWR SMBus SGPIO PSAS MLC1 Controller MLC2 SMBus Bild 252: Konfiguration 9: 4 x 3,5-Zoll-HDDs, PSAS Controller Upgrade und Maintenance Manual RX2530 M2...
Seite 364 Kabel Frontpanel + 2x USB Front USB Front VGA (optional) (opt.) Data D3279 Frontpanel Front USB SAS BP Front VGA A3C40157852 L-shape ODD Data 4 x 2.5“ ODD PWR HDD MLC1 HDD MLC2 SMBus HDD PWR SMBus SAS BP A3C40157828 4 x 2.5“...
Seite 365 Kabel QRL Frontpanel + 1x USB D3279 Frontpanel Front USB Front VGA SAS BP A3C40167092 ODD Data 10 x 2.5“ ODD PWR SATA HDD HDD PWR SMBus SGPIO PSAS MLC1 Controller MLC2 SMBus Bild 254: Konfiguration 11: 10 x 2,5-Zoll-HDDs, PSAS Controller Upgrade und Maintenance Manual RX2530 M2...
Seite 366 Kabel QRL Frontpanel + 1x USB D3279 Frontpanel Front USB Front VGA ODD Data ODD PWR SATA HDD SAS BP A3C40167092 10 x 2.5“ HDD PWR SMBus PCIe Lane1 Switch Lane2 Lane3 Lane4 SGPIO PSAS MLC1 Controller MLC2 SMBus Bild 255: Konfiguration 12: 10 x 2,5-Zoll-HDDs, PSAS Controller und PCIe-SSD Upgrade und Maintenance Manual RX2530 M2...
Seite 367: Anhang
Anhang 17.1 Mechanischer Überblick 17.1.1 Frontansicht Bild 256: Frontseite 2,5-Zoll-HDDs (bis zu 4 HDDs) Bild 257: Frontseite 2,5-Zoll-HDDs (bis zu 8 HDDs) Bild 258: Frontseite 2,5-Zoll-HDDs (bis zu 10 HDDs) Pos. Bauteil ID-Karte Front-VGA (optional)/Leerblende Frontpanel und Anzeigen ODD (Option) / Leerblende 4 x/8 x/10 x 2,5-Zoll-HDD/-Leermodule Upgrade und Maintenance Manual RX2530 M2...
Seite 368 Anhang Bild 259: Frontseite 3,5-Zoll HDDs Pos. Bauteil ODD (Option) / Leerblende ID-Karte Front-VGA (optional)/Leerblende Frontpanel und Anzeigen 4x 3,5-Zoll-HDD/-Leermodule Upgrade und Maintenance Manual RX2530 M2...
Seite 369: Serverrückseite
Anhang 17.1.2 Serverrückseite Bild 260: Rückseite Bild 261: Rückseite (Riser-Modul in voller Höhe) Pos. Bauteil Bis zu zwei Netzteile/Leerblende PCI-Steckplatz 4/Riser-Modul 3 PCI-Steckplatz 3/Riser-Modul 2 PCI-Steckplatz 2/Riser-Modul 1 (siehe Abbildung 123) PCI-Steckplatz 1/Riser-Modul 1 (siehe Abbildung 123) (Steckplatz 1 wird nur intern verwendet; dedizierter Steckplatz für den modularen RAID-Controller) E/A-Bedienfeld DynamicLoM-Modul...
Seite 370: Serverinnenansicht
Anhang 17.1.3 Serverinnenansicht Bild 262: Innenansicht (Beispiel: 3,5-Zoll HDDs) Pos. Bauteil Bis zu zwei Netzteile/Leerblende Frontpanel-Modul/Front-VGA (optional)/Leerblende Bis zu 4x 3,5-Zoll-HDD/-Leermodule ODD (Option) / Leerblende Lüftermodule CPUs Arbeitsspeicher Riser-Modul 1 Riser-Modul 2 Riser-Modul 3 DynamicLoM Modul * Auf dem globalen Markt ist das DynamicLoM-Modul eine Option. Upgrade und Maintenance Manual RX2530 M2...
Seite 371 Anhang Bild 263: Innenansicht (Beispiel: 2,5-Zoll HDDs) Pos. Bauteil Bis zu zwei Netzteile/Leerblende Frontpanel-Modul/Front-VGA (optional)/Leerblende ODD (Option) / Leerblende Bis zu 8x 2,5-Zoll-HDD/-Leermodule Lüftermodule CPUs Arbeitsspeicher Riser-Modul 1 Riser-Modul 2 Riser-Modul 3 DynamicLoM Modul * Auf dem globalen Markt ist das DynamicLoM-Modul eine Option. Upgrade und Maintenance Manual RX2530 M2...
Seite 372: Anschlüsse Und Anzeigen
Anhang 17.2 Anschlüsse und Anzeigen 17.2.1 Anschlüsse und Anzeigen am System Board 17.2.1.1 Onboard-Anschlüsse PWR2 Front Front Front Internal PWR1 Front USB3.0 Panel USB3.0 Panel CPU 2 DIMM 1E 15/16 CPU 2 DIMM 2E PSU1 CPU 2 DIMM 3E CPU 2 DIMM 1F CPU 2 DIMM 2F CPU 2 DIMM 3F 13/14...
Seite 373 Anhang Pos. Print Beschreibung USB 3.0 FRONT Front-USB-Anschluss PWR2 Stromanschluss für ODD (2,5-Zoll-HDD- Konfiguration) FRONTPANEL 1 Bedienfeld-Anschluss FRONTPANEL 2 Frontpanel-Anschluss (Frontpanel am Montagewinkel) FAN 15/16 Stromanschluss für Systemlüfter 15 und 16 FAN 13/14 Stromanschluss für Systemlüfter 13 und 14 FAN 11/12 Stromanschluss für Systemlüfter 11 und 12 FAN 9/10 Stromanschluss für Systemlüfter 9 und 10...
Seite 374: Onboard-Anzeigen Und -Bedienelemente
Anhang 17.2.1.2 Onboard-Anzeigen und -Bedienelemente Front Front PWR2 Front Internal PWR1 Front USB3.0 Panel Panel USB3.0 CPU 2 DIMM 1E CPU 2 DIMM 2E 15/16 PSU1 CPU 2 DIMM 3E CPU 2 DIMM 1F CPU 2 DIMM 2F CPU 2 DIMM 3F 13/14 CPU 2 PSU2...
Seite 375: Bedeutung
Anhang Die LEDs haben folgende Bedeutung: Anzeige Bedeutung A - Identifikation blau an Der Server wurde mittels ServerView Operations Manager, der Web- Schnittstelle des iRMC oder der ID-Taste am Frontpanel gekennzeichnet, um eine mühelose Identifizierung zu erlauben. Blinkt blau Der Server wurde für eine mühelose Identifizierung mittels IRMC (AVR) bei ausgeschalteter lokaler VGA-Ausgabe gekennzeichnet.
Seite 376: Frontansicht
Anhang Anzeige Bedeutung H - Speicher Speichermodul ist okay orange an Fehler in Speichermodul I - iRMC iRMC S4 inaktiv blinkt grün iRMC S4 okay K - Systemlüfter aus Systemlüfter läuft orange an Systemlüfter ausgefallen L - Batterie orange an Batterie fehlerhaft M –...
Seite 377 Anhang Bild 267: Anzeigen am Frontpanel am Montagewinkel Beschr Pos. Anzeige Status Beschreibung iftung Der Server wurde mittels ServerView Operations Manager, der Web-Schnittstelle des iRMC Anzeige, blau an oder der ID-Taste am Frontpanel siehe auch gekennzeichnet, um eine mühelose "iRMC- Identifizierung zu erlauben.
Seite 378 Anhang Beschr Pos. Anzeige Status Beschreibung iftung Kein kritisches Ereignis erkannt (Nicht-CSS-Komponente). orange Prefailure-Ereignis erkannt (Nicht- Global- CSS-Komponente). Error- Fehler einer Nicht-CSS- Anzeige, Komponente erkannt. siehe auch Mögliche Ursachen: "iRMC- bezogene – System befindet sich außerhalb Blinkt Statussigna des festgelegten orange le"...
Seite 379 Anhang Beschr Pos. Anzeige Status Beschreibung iftung – Der Server ist ausgeschaltet und an das Stromnetz angeschlossen (Standby- Modus). – Der Server wurde eingeschaltet, aber das Einschalten wird aufgrund der Einstellungen unter "Power Cycle Delay" für eine grün an bestimmte Zeit verzögert. Anzeige für Nachdem der Server an das Netzkabel...
Seite 380 Anhang iRMC-bezogene Statussignale Global-Error- ID-Anzeige Beschreibung Anzeige Es wurde eine Remote-Verbindung hergestellt. Die lokale VGA-Ausgabe Blinkt blau wurde während der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC- Blinkt blau Blinkt orange Firmware wird durchgeführt. Weitere Informationen finden Sie in Abschnitt "iRMC aktualisieren oder wiederherstellen"...
Seite 381: Aktivitätsanzeige Des Optischen Laufwerks
Anhang 17.2.2.2 Aktivitätsanzeige des optischen Laufwerks Bild 268: Anzeige des optischen Laufwerks Pos. Anzeige Status Beschreibung optisches Laufwerk inaktiv Aktivitäts- anzeige grün an Zugriff auf Speichermedium Je nach Systemkonfiguration ist die Aktivitätsanzeige unter Umständen nicht installiert. Upgrade und Maintenance Manual RX2530 M2...
Seite 382: Anzeigen Am Hot-Plug-Hdd-/Ssd-Modul
Anhang 17.2.2.3 Anzeigen am Hot-Plug-HDD-/SSD-Modul Bild 269: Anzeigen am Hot-Plug-HDD-/SSD-Modul Pos. Symbol Anzeige Status Beschreibung Das HDD/SSD ist inaktiv. Zugriffs- Auf das HDD/SSD wird anzeige grün an zugegriffen. Kein HDD-/SSD-Fehler erkannt. Ein HDD-/SSD-Fehler wurde erkannt. Mögliche Ursachen: – Das Laufwerk ist defekt und muss ausgetauscht werden.
Seite 383: Serverrückseite
Anhang 17.2.3 Serverrückseite 17.2.3.1 Anschlüsse am Anschlussfeld Dynamic LoM (optional) Bild 270: Anschlussfeld Pos. Beschreibung 1x USB2.0-Anschlüsse 2 x USB-3.0-Anschlüsse Management-LAN-Anschluss (für iRMC S4 Servermanagement) Bildschirmanschluss (VGA) Hinweis für LAN-Anschlüsse an Dynamic-LoM-Modulen Die LAN-Anschlüsse der Dynamic-LoM-Module sind von rechts nach links in aufsteigender Reihenfolge, beginnend mit "0", nummeriert.
Seite 384: Anzeigen Am Anschlussfeld
Anhang 17.2.3.2 Anzeigen am Anschlussfeld ID-, CSS- und Global-Error-Anzeigen Dynamic LoM (optional) Bild 271: ID-, CSS- und Global-Error-Anzeigen Pos. Symbol Anzeige Status Beschreibung Der Server wurde mittels ServerView Operations Manager, der Web-Schnittstelle des iRMC Anzeige, blau an oder der ID-Taste am Frontpanel siehe auch gekennzeichnet, um eine "iRMC-...
Seite 385 Anhang Pos. Symbol Anzeige Status Beschreibung Kein kritisches Ereignis erkannt (Nicht-CSS-Komponente). Global- orange Prefailure-Ereignis erkannt (Nicht- Error- CSS-Komponente). Anzeige, Fehler einer Nicht-CSS- siehe auch Komponente erkannt. "iRMC- Mögliche Ursachen: bezogene – System befindet sich Status- Blinkt außerhalb des festgelegten Anzeigen" orange Temperaturbereichs –...
Seite 386 Anhang HDD-Prefailure-Erkennung Je nach Ihrer Hardware-Konfiguration wird die HDD-Prefailure-Erkennung unterstützt. Die Anforderungen sind: – iRMC-Firmware 7.14 oder höher – Unterstütztes OOB-RAID-System – RAID-Controller, die in der folgenden Tabelle nicht genannt sind RAID-Controller, die nicht die HDD-Prefailure-Erkennung unterstützen D2616/MegaRAID SAS 9280-8e MegaRAID SAS9285CV-8e D3116/D3116C D2607...
Seite 387: Anzeigen An Netzteilen (Einschübe)
Anhang 17.2.3.3 Anzeigen an Netzteilen (Einschübe) Bild 273: Netzteil-Statusanzeige (AC Netzteil) Pos. Anzeige Status Beschreibung Netzteil- blinkt grün Der Server ist ausgeschaltet, aber Status- Netzspannung liegt an (Standby- anzeige Modus). grün an Der Server ist eingeschaltet und ordnungsgemäß in Betrieb. Blinkt orange Eine Überlastung wurde erkannt.
Seite 388 Anhang Bild 274: Netzteil-Statusanzeige (DC Netzteil) Pos. Anzeige Status Beschreibung Netzteil- blinkt grün Der Server ist ausgeschaltet, aber Status- Gleichspannung liegt an (Standby- anzeige Modus). grün an Der Server ist eingeschaltet und ordnungsgemäß in Betrieb. Blinkt orange Eine Überlastung wurde erkannt. Das Netzteil ist weiterhin in Betrieb, aber ein Ausfall steht möglicherweise unmittelbar bevor.
Seite 389: Onboard-Einstellungen
Anhang 17.3 Onboard-Einstellungen M modules PWR3 CPU 1 FAN17 SATA 6 iser card / slot 3 Slot 3 SATA SATA Slot 2 7-10 Slot riser card / slot 1 and 2 Slot 1 CPU 1 DIMM 3D CPU 1 DIMM 2D INDICATE CPU 1 DIMM 1D CPU 1 DIMM 3C...
Seite 390: Grundkonfiguration Für Den Start
Anhang 17.4 Grundkonfiguration für den Start FRU-Komponenten (Field Replaceable Units) Wenn der Server nicht gestartet wird oder andere Probleme auftreten, müssen Sie den Server u. U. auf die Grundkonfiguration setzen, um die defekte Komponente zu isolieren. Die Mindestkonfiguration für den Start besteht aus den folgenden Komponenten und Kabeln: Bauteil Hinweise...
Seite 391 Anhang ACHTUNG! Da das Lüftermodul kein Bestandteil der Grundkonfiguration für den Start ist, muss der Server unmittelbar nach dem Diagnoseprozess (POST-Phase ist abgeschlossen) heruntergefahren werden. Die Grundkonfiguration für den Start darf nur vom Wartungspersonal und zu Diagnosezwecken verwendet werden, niemals während des täglichen Betriebs.
Seite 392 Anhang Upgrade und Maintenance Manual RX2530 M2...

Fujitsu PRIMERGY RX2530 M2 Wartungshandbuch

1 Einleitung

2 Bevor Sie Beginnen

3 Wichtige Hinweise

4 Grundlegende Hardwareverfahren

5 Grundlegende Softwareverfahren

6 Netzteil (PSU)

7 Festplattenlaufwerk (Hdd)/Solid-State-Laufwerk (SSD)

8 Lüfter

9 Erweiterungskarten und Backup Units

10 Arbeitsspeicher

Quicklinks

Verwandte Anleitungen für Fujitsu PRIMERGY RX2530 M2

Inhaltszusammenfassung für Fujitsu PRIMERGY RX2530 M2
