Defekten Scu-Key Entfernen; Neuen Scu-Key Einbauen - Fujitsu Primergy Rx200 S7 Wartungshandbuch

System Board und Komponenten
"Server herunterfahren" auf Seite 58
Ê
"Server aus dem Rack ziehen bzw. entfernen" auf Seite 59
Ê
"Server öffnen" auf Seite 62
Ê
"Lufthutze ausbauen" auf Seite 67
Ê

15.8.3 Defekten SCU-Key entfernen

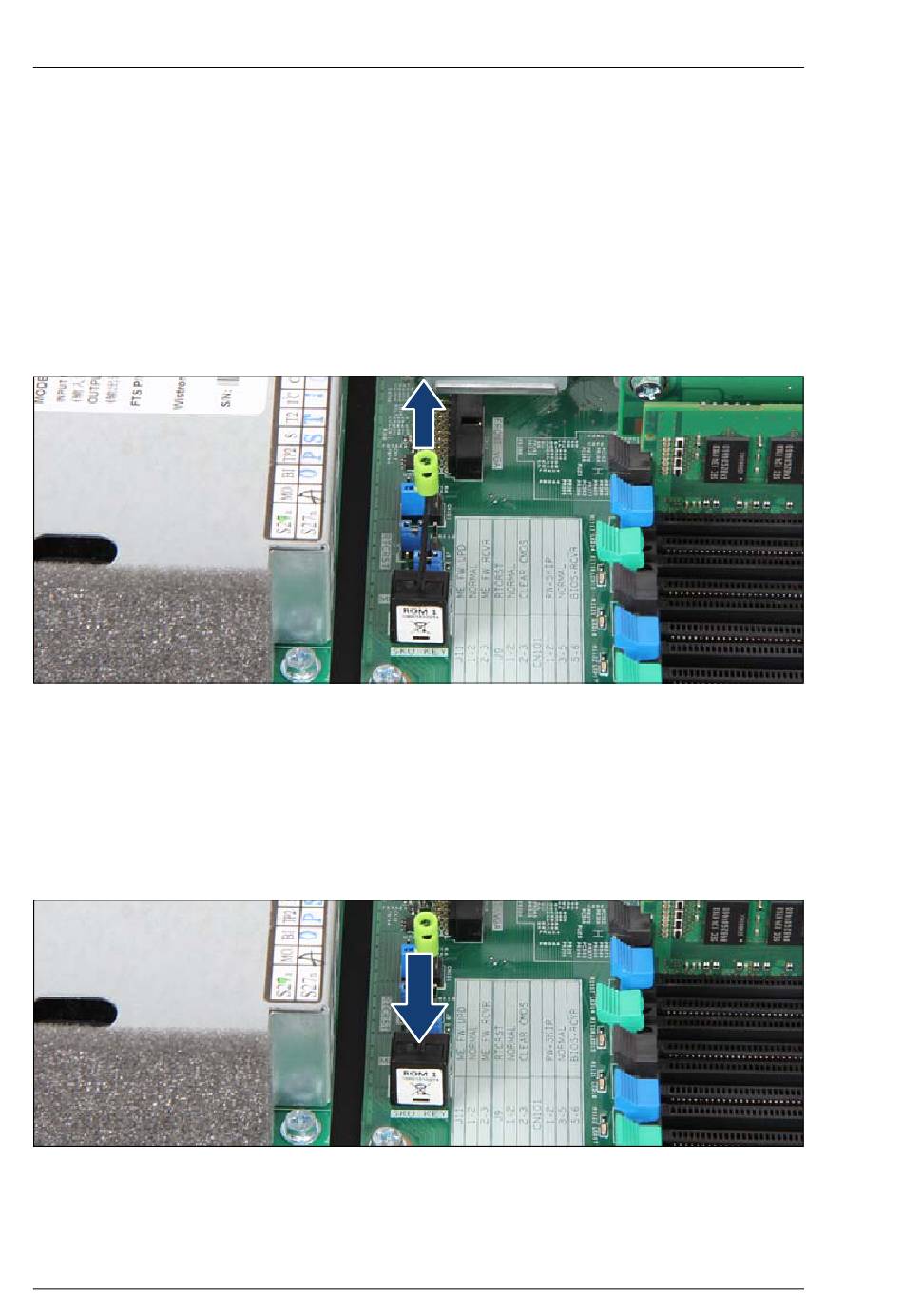

Bild 230: SCU-Key entfernen
Ê Ziehen Sie den SCU-Key mit dem grünen Touchpoint aus dem Anschluss
"SKU KEY" am System Board.

15.8.4 Neuen SCU-Key einbauen

Bild 231: SCU-Key einbauen
Ê Schließen Sie den SCU-Key am Anschluss "SKU KEY" auf dem System
Board an.
366 Upgrade und Maintenance Manual
RX200 S7
