Fujitsu PRIMERGY RX200 S7 Wartungshandbuch Seite 332

Frontpanel- und Front-VGA-/LAN-Modul

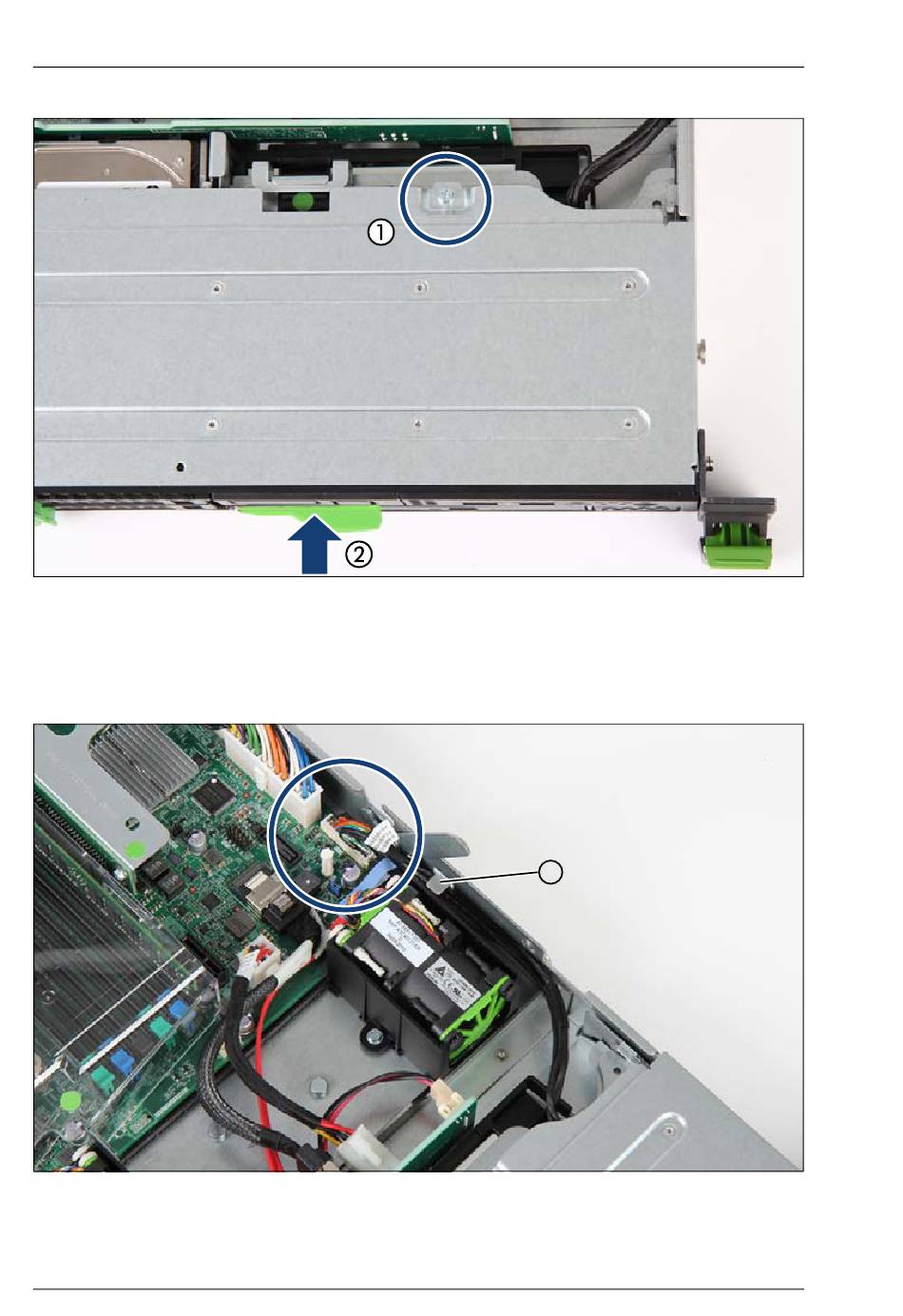

Bild 205: Schraube und ID-Karte einsetzen
Ê Befestigen Sie das Frontpanel-Modul mit der Schraube (1).
Ê Setzen Sie die ID-Karte ein (2).
A
Bild 206: Bedienfeld-Kabel anschließen
Ê Verstauen Sie das Frontpanel-Kabel in den Führungen (A).
332 Upgrade und Maintenance Manual
RX200 S7
